Соленоидные клапаны — незаменимый элемент современного оборудования, который обеспечивает мгновенный, точный и автоматический контроль потоков. По своей сути он состоит из катушки (соленоида), плунжера и корпуса клапана. Когда электричество проходит через катушку, оно генерирует магнитное поле, которое перемещает плунжер — открывая или закрывая клапан. Этот механизм позволяет быстро и точно управлять потоками без необходимости ручного вмешательства.
Одним из самых заметных преимуществ соленоидных клапанов является их способность к быстрому переключению. Включение или выключение катушки приводит к немедленному перемещению клапана — в течение миллисекунд. Кроме того, соленоидным клапанам требуется минимальная мощность для работы.
Электромагнитные клапаны можно классифицировать по принципу действия «нормально открытый» или «нормально закрытый»:
- Нормально закрытый клапан остается закрытым при отсутствии питания и открывается при подаче питания на соленоид.
- Нормально открытый клапан делает наоборот — остается открытым без питания и закрывается при активации.
Соленоидные клапаные FIP выпускаются "нормально закрытом" исполнении.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
|
Характеристика
|
Описание
|
| 2-х ходовой, нормально закрыт | Перекрывает поток в неактивном состоянии; открывается при подаче питания |
| Раздельная работа с средой | Электропривод изолирован от рабочей среды |
| Индикатор состояния (LED) | Моментальное визуальное подтверждение положения клапана |
| Ручной привод | Три положения: открыто / закрыто / автоматическое |
| Практически не требует обслуживания | Надёжный электропривод минимизирует потребность в сервисе |
| Простое техническое обслуживание | Лёгкий доступ к основным узлам клапана без специальных инструментов |
ОБЛАСТЬ ПРИМЕНЕНИЯ:
В сельском хозяйстве автоматизированные системы полива используют соленоидные клапаны для дистанционного управления подачей воды.
Они позволяют фермерам автоматизировать процесс полива, программируя графики полива через центральный контроллер, и обеспечивают подачу воды в нужные зоны в нужное время, что особенно полезно на крупных фермах или в удаленных теплицах. Будь то точное капельное орошение или широкополосные системы распыления, соленоидные клапаны гарантируют, что нужные зоны получат воду в нужное время — ручное переключение не требуется.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА КЛАПАНОВ FIP:
-
Мгновенное срабатывание за миллисекунды
-
Компактность — монтаж в ограниченном пространстве
-
Высокая химическая стойкость к агрессивным средам
-
Низкое энергопотребление
-
Высокопроизводительный электромагнитный электропривод с внутренними движущимися частями, рассчитанный на более чем 5 миллионов необслуживаемых рабочих циклов.

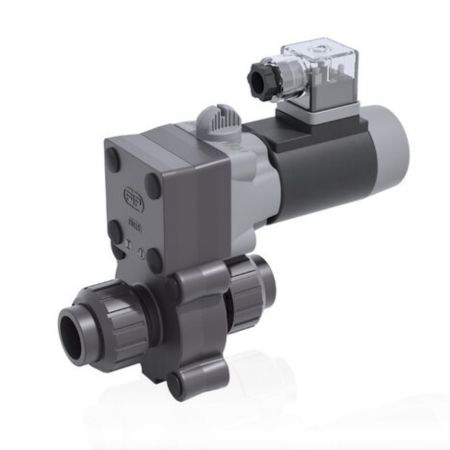

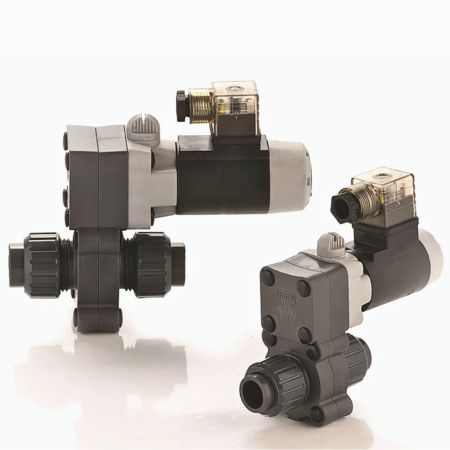

Технические характеристики соленоидных клапанов S12-S22, FIP
| Принцип действия: | Затвор рычажного типа |
| Материал корпуса: | PVC-U |
| Материал уплотнений: | EPDM, FPM |
|
Соединения:
|
клеевое, резьбовое
|
| Максимальная вязкость рабочей среды: | 38 cSt |
| Нагрузка: | 100% |
| Время закрытия: | ~ 20 ms |
| Время открытия: | ~ 20 ms |
| Напряжение переменного тока: | 24V - 110V* - 230V |
| Частота переменного тока: | 50-60 Hz |
| Напряжение питания постоянного тока: | 24V |
| Класс защиты: | IP65 |
ПРОГРАММА ПОСТАВКИ СОЛЕНОИДНЫХ КЛАПАНОВ FIP:
|
d [мм] |
|
10-16 |
12-16 |
12-16 |
|
16-20 |
16-20 |
20 |
|
|
DN [мм] |
|
4 |
6 |
8 |
|
8 |
10 |
15 |
|
|
R [в дюймах] |
|
3/8” |
3/8” |
3/8” |
Тип |
3/8”-1/2” |
3/8”-1/2” |
1/2” |
Тип |
|
Метрический стандарт ISO-DIN Гладкие муфтовые окончания |
PVC-U |
• |
• |
• |
S12IV |
• |
• |
• |
S22IV |
|
|
|
|
|
|
|
|
|
|
|
|
Стандарт BSP Окончания с внутренней резьбой |
PVC-U |
• |
• |
• |
S12FV |
• |
• |
• |
S22FV |
|
|
|
|
|
|
|
|
|
|
|
|
Стандарт BS Гладкие муфтовые окончания |
PVC-U |
• |
• |
• |
S12LV |
• |
• |
• |
S22LV |
|
Стандарт ASTM Гладкие муфтовые окончания |
PVC-U |
• |
• |
• |
S12AV |
• |
• |
• |
S22AV |
|
|
|
|
|
|
|
|
|
|
|
|
Стандарт NPT Окончания с внутренней резьбой |
PVC-U |
• |
• |
• |
S12NV |
• |
• |
• |
S22NV |
|
|
|
|
|
|
|
|
|
|
|
|
PN [бар]
|
PVC-U |
6 |
4 |
2 |
|
6 |
4 |
2 |
|
|
Kv100 [л/мин.] |
6,7 |
12,1 |
15,3 |
|
27,5 |
34,2 |
58,3 |
||
