| Производитель | FIP Spa |
|---|---|
| Давление | 16 бар |
| Рабочая температура | от 0°С до +60°С |
| Материал корпуса | ПВХ |
| Уплотнение | EPDM |
| Уплотнение шара | PTFE |
| Область применения | Для транспортировки слабоагрессивных сред (кислот, щелочей, гипохлорита натрия) под давлением при температуре не выше 60°С |
| Тип присоединения | Гладкие муфтовые окончания под клеевое соединение EN ISO 1452 |
| Управление | Ручное |
| Дополнительные возможности: | возможность установки пневмо, электропривода с помощью модульного адаптера Power Quick |
| Страна производства | Италия |
| Тип соединения, резьба | клеевое |
Гарантия от производителя 12 месяцев

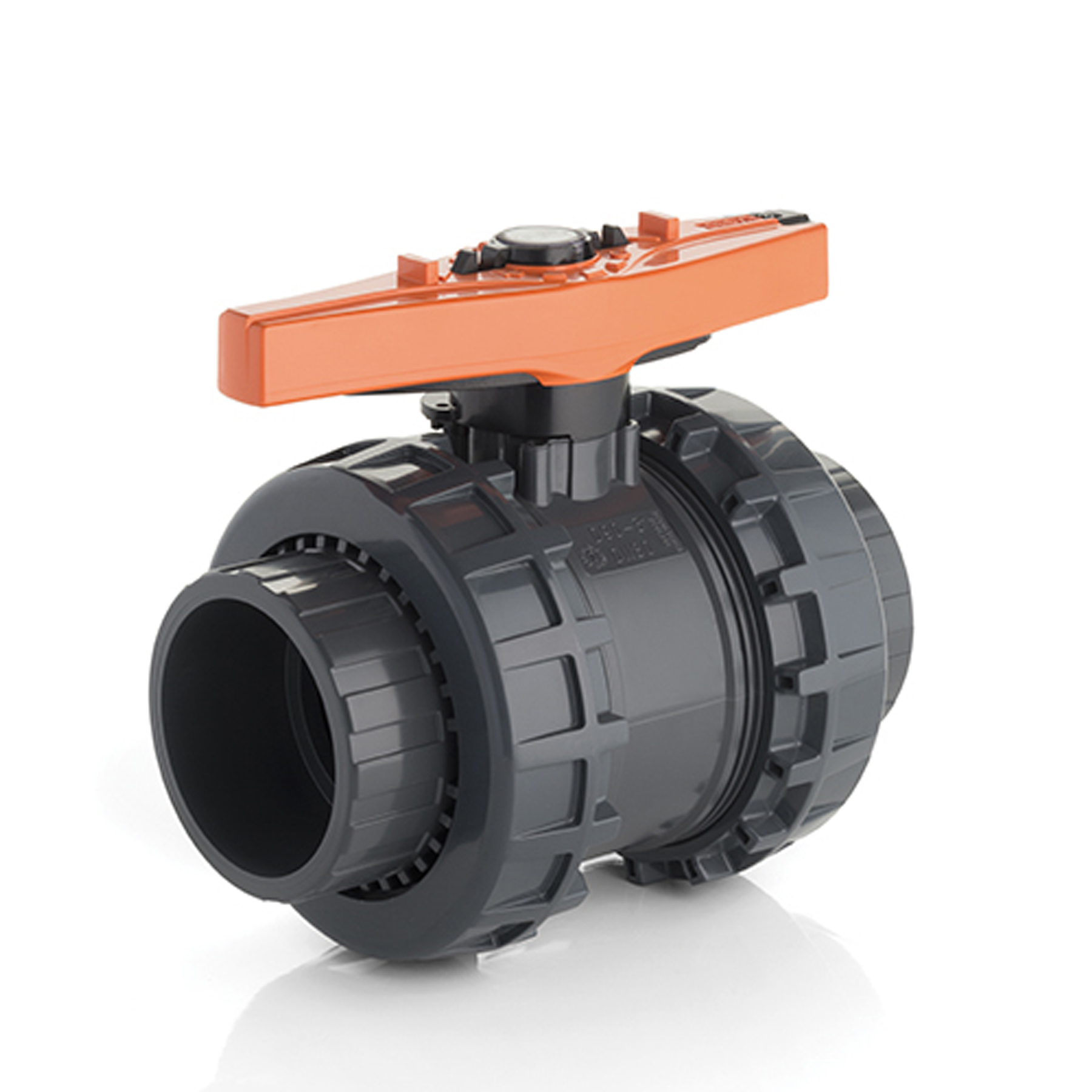

Компании FIP и Giugiaro Design спроектировали и разработали VXE Easyfit, инновационный шаровой кран из ПВХ радиального монтажа с регулируемой затяжкой гаек, что позволяет выполнить монтаж простым и надежным способом и обеспечивает надежность эксплуатации в течение длительного срока.
Корпус клапана PN16 с возможностью радиального демонтажа (муфтовый), изготовленный методом инъекционного прессования из ПВХ, соответствует Директиве ЕС 97/23/CE по оборудованию, работающему под давлением (PED). Требования к испытаниям: в соответствии со стандартом ISO 9393. Корпус крана со встроенной конструкцией анкерного крепления для специального модуля Power Quick Easyfit, предназначенного для установки приспособлений или пневматических и электрических приводов.
| Артикул | d | DN | PN | B | C | C1 | E | H | L | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VXEIV075E | 75 | 65 | 16 | 142 | 214 | 115 | 157 | 211 | 44 | 123 | 2750 |
| VXEIV090E | 90 | 80 | 16 | 151 | 239 | 126 | 174 | 248 | 51 | 146 | 3432 |
| VXEIV110E | 110 | 100 | 16 | 174,5 | 270 | 145 | 212 | 283 | 61 | 161 | 5814 |
| Конструкция шарового крана из ПВХ: |
2 — Съемная ручка крана
3 — Уплотнение штока
4 — Шток
5 — Уплотнение шара из PTFE
6 — Шар
7 — Корпус
8 — Уплотнение седла шара
9 — Уплотнение опоры шара
10 — Уплотнение клеевой муфты
11 — Опора шара
12 — Муфта клеевая
13 — Гайка
14 — Вставку в рукоятку
15 — Втулка
16 — Антифрикционная шайба из PTFE
| Конструктивные особенности шарового крана из ПВХ: |
