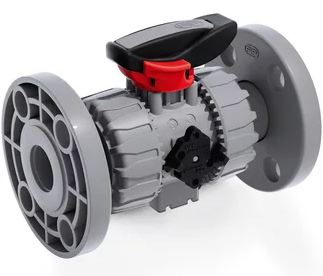

DUAL BLOCK® — запатентованная система блокировки накидных гаек
Фиксатор DUAL BLOCK® удерживает накидные гайки от самопроизвольного отвинчивания при вибрации и температурном расширении. Для разблокировки достаточно нажать рычаг в осевом направлении — без дополнительных инструментов. Патентованная система SEAT STOP® обеспечивает микрорегулировку уплотнений шара PTFE непосредственно на трубопроводе.
ХПВХ PN16 — повышенная химическая стойкость и температурная стабильность Совместим с питьевой водой и пищевой промышленностьюФланцы EN/DIN/ANSI
Материалы уплотнений
EPDM
Вода, питьевая вода, пищевые продукты, слабые кислоты и щёлочи. Соответствует действующим нормативам.
Седло шара — герметичная система с микрорегулировкой через ключ-вставку рукоятки или набор Easytorque.
Седло шара · Серийно
Ключевые преимущества
DUAL BLOCK® — надёжная блокировка гаек
Запатентованный фиксатор предотвращает отвинчивание гаек при вибрации и тепловом расширении. Разблокировка без инструментов — нажатием рычага в осевом направлении.
SEAT STOP® — микрорегулировка уплотнений
Регулировка опоры седла шара без демонтажа крана. Ключ-вставка в рукоятке или набор Easytorque позволяют восстановить герметичность при износе PTFE-уплотнений.
Быстрый демонтаж без инструментов
Отвинчивание гаек вручную. Замена шара, седла PTFE и уплотнительных колец без отключения трубопровода. Демонтаж нисходящих трубопроводов при закрытом кране.
Полнопроходной шар ХПВХ — высокая чистота поверхности
Механически обработанный шар ХПВХ с полированной поверхностью. Плавное вращение, минимальный крутящий момент, длительная герметичность. Двойное кольцевое уплотнение штока.
Встроенная опора для крепления крана
Серийная монтажная платформа PMKD для крепления на стене или панели. Выравнивание по опорным хомутам FIP типа ZIKM. Анкерное крепление без дополнительных кронштейнов.
Готовность к автоматизации — ISO 5211
Прочный фланец ISO 5211 для установки электрического или пневматического привода, в том числе после монтажа крана с помощью адаптера Power Quick. Совместим с LSQT.
Коэффициент пропускной способности Kv100 (л/мин при ΔP=1 бар, полностью открыт)
* Рассчитано в условиях идеального монтажа · Набор KET01 — для всех диаметров DN 10÷50
Типы соединений
Фланцы EN/DIN · ANSI
Неподвижные фланцы PN10/16 и ANSI B16.5 кл. 150
VKDOC · VKDOAC
Области применения
Питьевая вода и водоподготовка
Кислоты, щёлочи и химическая промышленность
Пищевая промышленность
Гальваника и обработка поверхностей
Дезинфекция и гипохлорит натрия
Промышленные ХПВХ трубопроводы
Аксессуары
KET01
Набор Easytorque — динамометрическая затяжка
Инструмент для регулировки опоры седла шара с контролем момента. Для всех типоразмеров DN 10÷50. Затяжка от 3 Нм (DN 10÷15) до 9 Нм (DN 50).
SHKD020 ÷ SHKD063
Блокирующий механизм рукоятки 0°–90°
Механизм SHKD с навесным замком для фиксации крайних положений. Лёгкое отжимание для поворота. Для d16–63 / DN 10–50.
PQCP020÷063 / PQCE020÷063
Адаптер Power Quick — пневматический / электрический привод
Адаптер из PP-GR с фланцем ISO 5211. Установка привода без демонтажа крана с трубопровода. Пневматическая серия CP, электрическая серия CE.
LSQKIT20÷63
Комплект концевых выключателей LSQT
Быстрое подключение LSQT к кранам VKD. Корпус PP-GR, рукоятка AISI 316. Блокировки 0° и 90°. Монтаж без снятия крана с трубопровода.
CVDE11020÷063
Удлинённые патрубки ПЭ100 SDR11 PN16
Для стыковой или электросварки. d 20÷63, DN 15÷50. Интеграция в системы с полиэтиленовыми трубами ПЭ100.
PMKD1 / PMKD2
Монтажная платформа PMKD
Для крепления крана к стене или панели. Необходима для выравнивания по хомутам FIP ZIKM. PMKD1 — d16÷32, PMKD2 — d40÷63.
Стандарты и сертификаты
ISO 9393EN ISO 16135EN ISO 15493ISO 5211DVS 2204DVS 2221UNI 11242DIN 2999ASTM F 437ISO 228-1Питьевая водаПищевые продукты

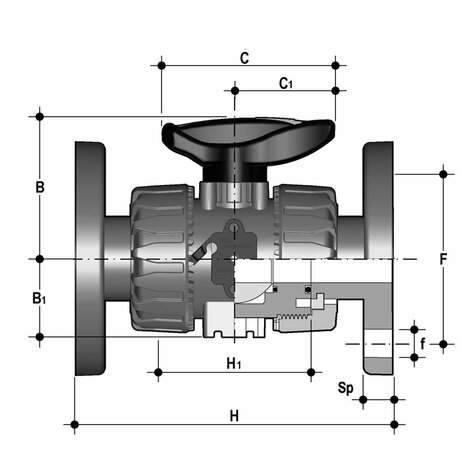

Габаритные размеры — VKDOC (фланцевые окончания · метрическая серия)
Артикул FPM
d
DN
PN
B
B₁
C
C₁
f
H
H₁
Sp
u
g
VKDOC020F
20
15
16
54
29
67
40
65
103
65
11
4
488
VKDOC025F
25
20
16
65
34,5
85
49
75
115
70
13,5
4
663
VKDOC032F
32
25
16
69,5
39
85
49
85
128
78
14
4
895
VKDOC040F
40
32
16
82,5
46
108
64
100
146
88
14
4
1379
VKDOC050F
50
40
16
89
52
108
64
110
164
93
16
4
1761
VKDOC063F
63
50
16
108
62
134
76
125
199
111
16
4
2741
B — ширина корпуса · B₁ — половина ширины · C — полная длина · C₁ — расстояние между торцами окончаний · E — внешний диаметр патрубка · H — высота · H₁ — высота до центра · L — глубина склейки · Z — монтажное расстояние · g — масса, г
