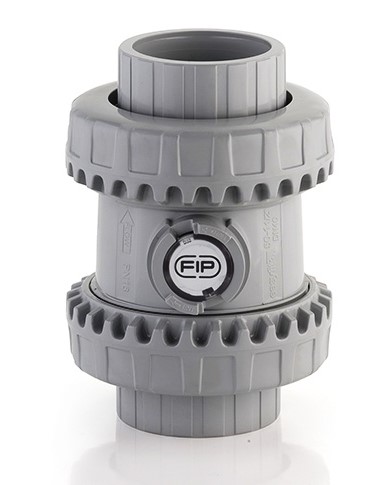

SSEIC. КЛАПАН ОБРАТНЫЙ ПОДПРУЖИНЕННЫЙ (НЕРЖ.СТАЛЬ 316) ИЗ ХПВХ С МУФТОВЫМИ ОКОНЧАНИЯМИ
ДИАПАЗОН ДИАМЕТРОВ d16-63
УПЛОТНЕНИЕ FPM
Серия шаровых обратных клапанов SSE Easyfit, разработанная совместно с компанией Giugiaro Design, характеризуется инновационным способом монтажа, гарантирующим надежность работы в течение длительного срока эксплуатации.Кроме того, эти клапаны оснащены системой индивидуализации..
Обратные шаровые клапаны из ХПВХ Easyfit характеризуются инновационным способом монтажа, что гарантирует надежность работы в течение длительного срока.
Совместимость материала клапана (ХПВХ) с водой, питьевой водой и другими пищевыми продуктами, в соответствии с действующими нормативами.
Корпус клапана PN16 с возможностью радиального демонтажа (муфтовый), выполнен методом инъекционного прессования из ХПВХ, соответствует Директиве ЕС 97/23/CE по оборудованию, работающему под давлением (PED). Требования к испытаниям: в соответствии со стандартом ISO 9393.
Конструкция с оптимальными гидродинамическими характеристиками: энергосбережение за счет улучшения коэффициента Kv клапана, что приводит к снижению потерь давления.
Идеален для горизонтального монтажа: отличная герметичность в том числе и при низком перепаде давлений. Бесшумная работа и долговечность даже при сильных вибрациях и при пульсациях рабочей среды
Полусфера из ХПВХ, пружины из нержавеющей или стали 316, A316 в оболочке из PTFE: максимальная надежность в широком диапазоне применений, от морской воды до агрессивных кислот.
Скрытое уплотнение шара: безопасная разборка для операций техобслуживания при помощи многофункциональной рукоятки Easyfit или набора для быстрой сборки Easytorque.
Накидные гайки с зубчатым фиксатором для регулировки затяжки с помощью рукоятки Easyfit или регулировочного набора Easytorque (приобретаются как прилагающийся аксессуар);

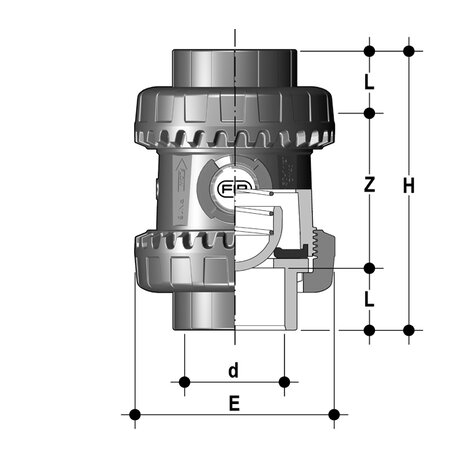

Габаритные размеры:
.jpg)
| SXEIC016F |
16 |
10 |
16 |
54 |
82 |
14 |
54 |
145 |
| SXEIC020F |
20 |
15 |
16 |
54 |
82 |
16 |
50 |
148 |
| SXEIC025F |
25 |
20 |
16 |
63 |
91 |
19 |
53 |
190 |
| SXEIC032F |
32 |
25 |
16 |
72 |
103 |
22 |
59 |
300 |
| SXEIC040F |
40 |
32 |
16 |
85 |
120 |
26 |
68 |
460 |
| SXEIC050F |
50 |
40 |
16 |
100 |
139 |
31 |
77 |
675 |
| SXEIC063F |
63 |
50 |
16 |
118 |
174 |
38 |
98 |
1080 |
Минимальный перепад давления, для обеспечения герметичности клапана:
| DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
| SXE (бар) |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
| SSE (бар) |
0,08 |
0,08 |
0,08 |
0,08 |
0,08 |
0,08 |
0,08 |
