FLS M9.05 — монитор электропроводности с измерением проводимости, удельного сопротивления и TDS + температуры

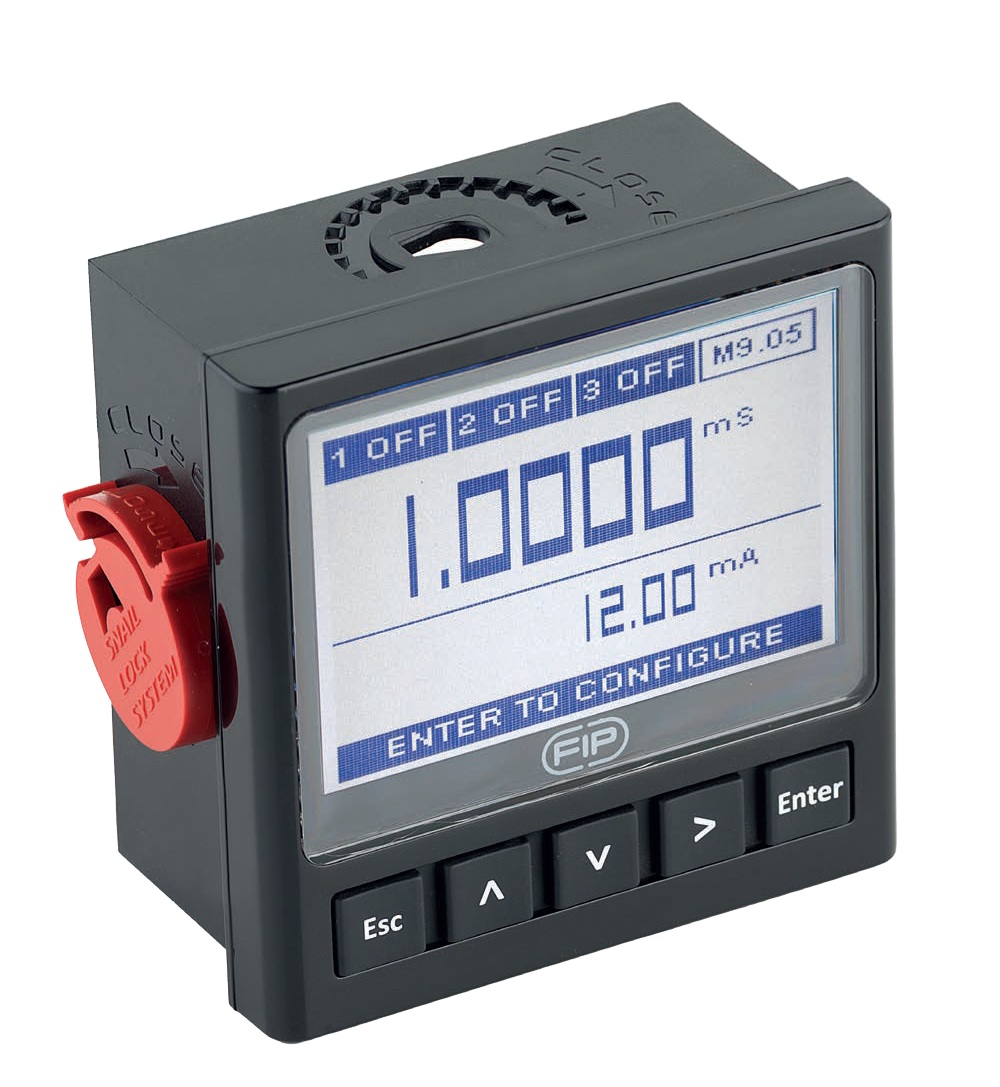

M9.05 — мощный монитор электропроводности для широкого спектра применений, включая производство сверхчистой воды (UPW). Измеряет проводимость в диапазоне 0,055÷200 000 мкСм/см. Отображение в трёх единицах: проводимость (мкСм, мСм), удельное сопротивление (МОм·см) или TDS (мг/л). Свободно настраиваемая константа ячейки позволяет подключить любой 2-электродный датчик. Два аналоговых выхода 4-20 мА передают значения проводимости и температуры. Температурная компенсация UPW для сверхчистой воды. Snail Lock — физическая защита настроек.
0,055 ÷ 200 000 мкСм/см · компенсация UPW Проводимость · Удельное сопротивление · TDS2× 4-20 мА · 2× SSR · 2× механическое релеСвободная константа ячейки · Snail Lock · USB
Диапазоны измерения
0,055 ÷ 200 000
мкСм/см
Электропроводность
зависит от константы ячейки
−50 ÷ +150
°C
Температура (Pt100–Pt1000)
разрешение 0,1°C (Pt1000)
±2,0%
Точность
От измеряемого значения
температурная компенсация UPW
Режимы отображения на дисплее
σ
Электропроводность
мкСм/см · мСм/см
Основной режим для измерения ионного состава раствора. Для водоподготовки, химических процессов и контроля качества воды.
ρ
Удельное сопротивление
МОм·см · кОм·см
Для контроля сверхчистой воды (UPW), обратного осмоса и электродеионизации. Идеально для полупроводниковой и фармацевтической отраслей.
TDS
Общая минерализация
мг/л · г/л
Total Dissolved Solids — концентрация растворённых веществ. Для систем водоподготовки, орошения и контроля качества питьевой воды.
Выходы и передача данных
4-20мА×2
2× аналоговых выхода
OUT1 — проводимость. OUT2 — температура. Изолированные, регулируемые и реверсивные. 800 Ω @ 24 В
Входы +HOLD, −HOLD, +REED, −REED для внешней синхронизации и цифровых датчиков Reed-типа
Ключевые преимущества
Свободно настраиваемая константа ячейки
Константа ячейки (Cell Constant) настраивается свободно — совместимость с любыми 2-электродными датчиками проводимости независимо от производителя. Не привязан к конкретному типу датчика.
Температурная компенсация UPW для сверхчистой воды
Специальный алгоритм температурной компенсации, разработанный для производства и использования сверхчистой воды (Ultra Pure Water). Критически важен для полупроводниковой, фармацевтической отраслей и EDI-систем.
3 режима отображения — σ, ρ, TDS
Переключение между проводимостью (мкСм/см), удельным сопротивлением (МОм·см) и общей минерализацией TDS (мг/л) в зависимости от потребностей процесса. Два значения одновременно на одном дисплее.
2× выхода 4-20 мА — проводимость и температура
Первый выход передаёт значение проводимости, второй — температуры на внешние устройства (ПЛК, регистраторы, SCADA). Оба изолированы, регулируемы и реверсивны. Максимальная петля 800 Ω @ 24 В.
Каждый из 4 выходов (2×SSR + 2×реле) независимо настраивается как: ON-OFF сигнализация, пропорциональная частота, пропорциональный импульс или временной импульс. Полная гибкость для управления дозаторами и средствами автоматики.
Snail Lock — физическая защита настроек
Красный поворотный замок Snail Lock блокирует доступ к меню настроек. Защищает параметры калибровки и пороговые значения сигнализации от несанкционированного изменения оператором или третьими лицами.
USB-порт и онлайн-помощь на дисплее
USB-порт на задней стенке для обновления прошивки без сервисного инженера. Встроенная онлайн-помощь на дисплее (On-line Help) поясняет каждый параметр в процессе настройки.
Большой 4" графический дисплей с 3 цветами
Полный графический LCD с 3-цветной подсветкой и 5 уровнями яркости. Одновременно отображает проводимость, температуру, значения 4-20 мА и статус выходов. Статус измерения виден с большого расстояния.
Технические характеристики
Входные параметры
Диапазон проводимости
0,055÷200 000 мкСм/см
Точность проводимости
±2,0% от измеряемого значения
Диапазон температуры
−50÷+150°C (Pt100–Pt1000)
Разрешение температуры
0,1°C/°F (Pt1000); 0,5°C/°F (Pt100)
Константа ячейки
Свободно настраиваемая
Дисплей
Полный граф. LCD, 3 цвета подсветки
Защита
IP65 (передняя панель)
Электрические данные
Питание
12–24 В пост. ±10%, стабилизированное
Потребление
<300 мА
Выходы 4-20 мА
2×, изол., 800 Ω @ 24 В
SSR
2×, оптоизол., 50 мА, 24 В, 300 имп/мин
Реле SPDT
2×, 5 А/240 В, 10⁷ мех. операций
Цифровой вход
+HOLD / −HOLD / +REED / −REED
Условия эксплуатации
Рабочая температура
−10°C … +70°C
Темп. хранения
−30°C … +80°C
Относительная влажность
0–95% без конденсации
Назначение выходов 4-20 мА
LOOP1 (−LOOP1/+LOOP1)
Проводимость / удельное сопр. / TDS
LOOP2 (−LOOP2/+LOOP2)
Температура среды
Области применения
Обратный осмос и EDI
Производство деминерализованной и сверхчистой воды
Химическая промышленность
Фармацевтическая отрасль
Умягчение и опреснение
Мониторинг охлаждающей воды
Совместимые датчики
FLS датчики проводимости (2-электродные)
Кондуктометрические датчики FLS
Любые 2-электродные датчики проводимости FLS. Константа ячейки настраивается свободно — подключение без ограничений по типу датчика. Материалы: графит, нержавеющая сталь, платина.
Pt100 / Pt1000
Датчики температуры Pt100 и Pt1000
Вход температуры: −50÷+150°C. Разрешение 0,1°C (Pt1000) или 0,5°C (Pt100). Подключение к клеммам 27–30 на задней панели монитора.
USB Type-B
Кабель USB для обновления прошивки
Стандартный кабель USB Type-B. Обновление прошивки M9.05 без участия сервисного инженера. Широкий набор стандартных и индивидуальных сервисов через ПО FIP.
Кабель подключения датчика
Соединительный кабель датчик–монитор
Экранированный кабель для подключения кондуктометрического датчика к монитору M9.05. Клеммы +IN, REF (проводимость) и 27–30 (температура) на задней панели.
Стандарты и сертификаты
ISO 9001ISO 14001CERoHSEAC
Коды заказа — M9.05.PX / M9.05.WX
Код
Монтаж
Питание
Технология
Вход датчика
Выходы
Масса, г
M9.05.P1
Панель
12–24 В пост.
3/4 провода
Проводимость + Температура
2×(4-20мА), 2×SSR, 2×реле
550
M9.05.W1
Стена
12–24 В пост.
3/4 провода
Проводимость + Температура
2×(4-20мА), 2×SSR, 2×реле
650
M9.05.W2
Стена
110–230 В перем.
3/4 провода
Проводимость + Температура
2×(4-20мА), 2×SSR, 2×реле
750
S.S.R. — твердотельное реле · реле — механическое реле SPDT · M9.05 не имеет полевого исполнения (только панель/стена)
