24 В AC/DC · 90–240 В AC · 230 В AC (DN250+)ISO 5211 F05/F07/F10/F12/F14 — прямой монтажIP65 / IP66 / IP67 · IP68 / ATEX — по запросуДиск: ПП-Н · Корпус: PP-GR · Шток: AISI 316
FK/CE — Дисковый затвор ПП-Н с электроприводом (DN 40÷400)
Промышленный дисковый затвор FK в исполнении FK/CE с электроприводом с диском из полипропилена гомополимера (ПП-Н). Предназначен для перекрытия и регулирования потока химически агрессивных сред. Корпус — стекловолоконный полипропилен PP-GR, устойчивый к УФ-излучению, с повышенной механической прочностью. Шток — нержавеющая сталь AISI 316, полностью изолирован от жидкости. Сменный лайнер EPDM или FKM — гидравлическое уплотнение и защита корпуса. Привод соответствует директивам ЕС, монтируется непосредственно по ISO 5211.
Химическая стойкость ПП-Н
Гомополимерный полипропилен MRS 100 (PP-H 100) — отличная стойкость к щелочам, кислотам, детергентам и галогенам. Температурный диапазон 0°C ÷ +100°C.
Ручное аварийное дублирование
Стандартное ручное переключение диска без питания. Ограничитель крутящего момента защищает от перегрузок.
2 конечных выключателя FC1 / FC2
Настраиваемые вспомогательные выключатели (5А) для сигнализации крайних положений. Антиконденсационный нагреватель от DN125+.
Корпус PP-GR, шток AISI 316
Корпус из стеклоармированного ПП, стойкого к УФ. Шток AISI 316 — сквозной, полностью изолирован от среды.
Монтаж в любом положении
Линейный затвор, донный слив или клапан ёмкости. Конические вставки ABS для центровки DN40÷200.
Широкий ряд DN 40÷400
DN 250÷400 — цельный фланец PP-GR по ISO 5211 F10–F14. Lug-версия PN10 с резьбовыми вставками AISI 316.
Номинальное давление PP-Н в зависимости от DN (вода при 20°C)
Версия
DN 40÷50
DN 65÷250
DN 300
DN 350
DN 400
Lug DN65÷200
Lug DN250÷300
PP-Н (Wafer)
PN 10
PN 8
PN 7
PN 6
PN 10
PN 6
Температурный диапазон среды: 0°C ÷ +100°C. Корпус всегда PP-GR (стеклоармированный ПП). Шток — AISI 316. Фланцевание: EN ISO 15494, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 cl.150, JIS B2220.
Характеристики электропривода по типоразмерам
DN 40÷65
12 В DC*
Питание
15 Вт · 11 с · IP66 · IEC34 50%
24 В AC/DC
Питание
15 Вт · 12 с · IP65 · 50/60 Гц · IEC34 30%
90–240 В AC
Питание
15 Вт · 13 с · IP65 · 50/60 Гц · IEC34 30%
Подключение
Тип разъёма
DIN 43650 3P + GND
DN 80÷100
12 В DC*
Питание
45 Вт · 12 с · IP66 · IEC34 50%
24 В AC/DC
Питание
45 Вт · 13 с · IP65 · 50/60 Гц · IEC34 30%
90–240 В AC
Питание
45 Вт · 15 с · IP65 · 50/60 Гц · IEC34 30%
DN 125÷150
24 В AC/DC
Питание
85 Вт · 30 с · IP67 · 50/60 Гц · IEC34 50%
90–240 В AC
Питание
85 Вт · 30 с · IP67 · 50/60 Гц · IEC34 50%
DN 200
24 В AC/DC
Питание
85 Вт · 50 с · IP67 · 50/60 Гц · IEC34 50%
90–240 В AC
Питание
85 Вт · 50 с · IP67 · 50/60 Гц · IEC34 50%
DN 250÷400
24 В AC
Питание
IP67 · 50/60 Гц · по запросу
230 В AC
Питание
250 Вт · 38 с · IP67 · IEC34 50%
* 12 В DC — по запросу. Подключение DN40÷100: разъём DIN 43650 3P + GND. DN125÷400: кабельный ввод ISO M20. Антиконденсационный нагреватель — в стандарте для DN125÷400 (разъёмы 10/11: N и Ph 230 В AC).
Технические характеристики — клапан и привод
Затвор FK PP-H (корпус)
Конструкция: дисковый затвор со сквозным штоком Материал корпуса: PP-GR (стеклоармированный ПП, стойкий к УФ) Диск: ПП-Н (полипропилен гомополимер MRS 100) Шток: нержавеющая сталь AISI 316 Лайнер: EPDM или FKM (по запросу NBR) Размеры: ISO 5752 (DN40÷200 серия 25; DN250÷300 серия 16), DIN 3202 K2 Стандарты фланцев: EN ISO 15494, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 cl.150, JIS B2220 Тест: ISO 9393
EN ISO 16136 · ISO 9393 · EN ISO 15494
Электропривод CE
Корпус (DN40÷100): PA6.6 FV 30% + Нейлон; нерж. сталь 304L или сталь + цинкование Корпус (DN125÷400): алюминий + покрытие EPOXY Питание: 24 В AC/DC · 90–240 В AC · 230 В (DN250+) Темп. привода: -10°C ÷ +55°C (DN40÷300); -20°C ÷ +70°C (DN350÷400) Подключение (DN40÷100): DIN 43650 3P + GND Подключение (DN125÷400): кабельный ввод ISO M20 Фланец монтажа: ISO 5211 F05/F07/F10 (DN40÷200); F10/F12/F14 (DN250÷400) Директивы: EMC 2004/108/CE · LVD 2006/95/CE · Machinery 2006/42/CE · R.O.H.S. 2011/65/CE
Вода, питьевая вода, пищевые продукты, разбавленные кислоты и щёлочи, паровые смеси. Оптимальный выбор для водоснабжения, химических и пищевых производств.
Артикул: …E (например FKOMEM050E)
FKM — Фторкаучук (Viton®)
Концентрированные кислоты, органические растворители, хлорированные соединения, нефтепродукты и агрессивные химические реагенты. Повышенная химическая и температурная стойкость.
Артикул: …F (например FKOMEM050F)
Коэффициент расхода Kv100 (л/мин при ΔP = 1 бар, полностью открытый)
DN 40
1 000
л/хв
DN 50
1 285
л/хв
DN 65
1 700
л/хв
DN 80
3 550
л/хв
DN 100
5 900
л/хв
DN 125
9 850
л/хв
DN 150
18 700
л/хв
DN 200
30 500
л/хв
DN 250: 53 200 · DN 300: 81 600 · DN 350: 94 100 · DN 400: 124 900 л/мин. Kv100 — расход при температуре 20°C, создающий ΔP = 1 бар при полностью открытом клапане.
Сферы применения
Водоподготовка и водоочистка
Кислоты, щёлочи и химическая промышленность
Пищевая промышленность и питьевая вода
Гальваника и обработка поверхностей
Системы автоматизации и ПЛК
Системы дозирования и SCADA
Дополнительное оборудование (опции)
4–20 мА / 0–10 В DC
Позиционер — пропорциональное регулирование
Точное позиционирование диска 0–90°. Для систем регулирования расхода и SCADA.
Fail Safe
Аварийный возврат в безопасное положение
При отключении питания переводит затвор в состояние NC или NO. Для ответственных линий.
Нагреватель DN40÷100
Антиконденсационный нагреватель (опция)
Для DN125÷400 входит в стандарт. Для DN40÷100 — опция. Необходим при влажном или наружном монтаже.
100 / 1 000 / 5 000 / 10 000 Ом
Потенциометр обратной связи
Передаёт текущее положение диска в систему управления.
4–20 мА
Датчик положения — аналоговый выход
Стандартный сигнал 4–20 мА на ПЛК или SCADA для непрерывного мониторинга.
IP68 / ATEX II 2 GD EEx d IIB T6
Повышенная защита или взрывозащита
IP68 — постоянное погружение. ATEX — взрывоопасные зоны. Оба варианта — по запросу.
Стандарты и директивы
EN ISO 16136EN ISO 15494ISO 9393ISO 5211ISO 5752DIN 3337DIN 3202 K2EMC 2004/108/CELVD 2006/95/CEMachinery 2006/42/CER.O.H.S. 2011/65/CE
Габаритные размеры — FK/CE PP-H 24 v AC/DC DN 40–100 (Wafer, FKOM)
Артикул EPDM
Артикул FKM
d (мм)
DN
PN
B₂
H
Z
Amin
Amax
f
U
B₇
г
FKOMEL050E
FKOMEL050F
50
40
10
60
132
33
99
109
19
4
253
1 974
FKOMEL063E
FKOMEL063F
63
50
10
70
147
43
115
125,5
19
4
259
2 154
FKOMEL075E
FKOMEL075F
75
65
10
80
165
46
128
144
19
4
266
2 400
FKOMEL090E
FKOMEL090F
90
80
10
93
185
49
145
160
19
12
308
4 100
FKOMEL110E
FKOMEL110F
110
100
10
107
211
56
165
190
19
8
322
4 450

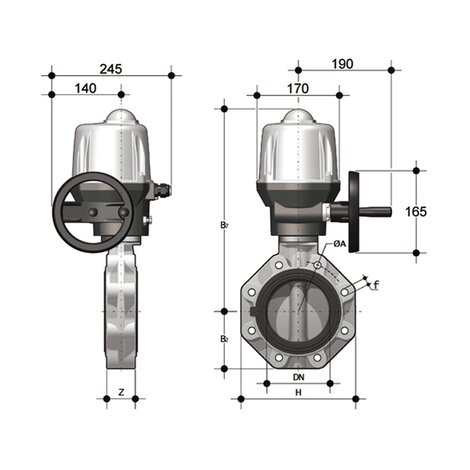

Габаритные размеры — FK/CE PP-H 24 v AC/DC DN 125–200 (Wafer, FKOM)
Артикул EPDM
Артикул FKM
d (мм)
DN
PN
B₂
H
Z
Amin
Amax
f
U
B₇
г
FKOMEL140E
FKOMEL140F
140
125
10
120
240
64
204
215
23
8
425
8 050
FKOMEL160E
FKOMEL160F
160
150
10
134
268
70
230
242
23
8
438
8 800
FKOMEL225E
FKOMEL225F
225
200
10
161
323
71
280
298
23
8
485
11 500
B₂ — монтажная ширина клапана (мм); H — общая высота с приводом (мм); B₇ — высота привода (мм); Z — толщина клапана (мм); f — шаг отверстий фланца (мм); U — количество болтов; г — масса (граммы). Для 24 В AC/DC — артикулы FKOMEL…/FKOMEE… (аналогичные габариты). Серия FKOAMEL/FKOMEA — ANSI B16.5 cl.150. Специальные вставки QBM для труб PP-Н SDR 11 и 17.6 — от d160 до d315.
