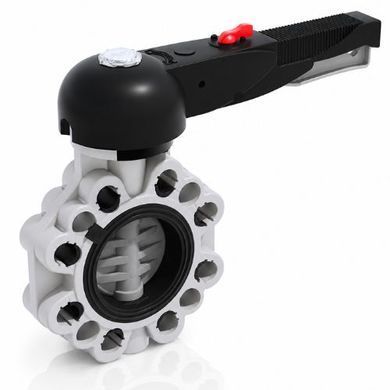

FKOC/LM d50-225. Дисковые затворы из ХПВХ промышленного применения. Уплотнение FPM

Дисковый затвор из ХПВХ серии FK представляет собой затвор для запирания и регулирования потока, специально созданный работы с водой и оснащенный системой маркировки.

Затвор может быть преобразован в однонаправленный (Lug), благодаря  набору вставок из оцинкованной стали, предусмотренных в комплекте. Совместимость материала затвора (ХПВХ) с водой, питьевой водой и другими  пищевыми продуктами, в соответствии с действующими нормативами.

Возможность установки ручного редуктора, пневматического или электрического привода с помощью запатентованного фланцевого адаптера из PP-GR с системой отверстий по стандарту ISO. Затворы DN 40 ÷ 200 оснащены зубчатым диском из PP-GR. Для приводной версии используется фланцевый адаптер с отверстиями по стандарту ISO 5211 F05, F07, F10.

Затворы DN250÷400 оснащен встроенной моноблочной конструкцией ISO 5211 F10, F12, F14.

Корпус из полипропилена, армированного стекловолокном (PP-GR), устойчив к УФ-излучению и отличается повышенной механической прочностью.

Возможность комплектации рукоятки встроенным кольцевым микровыключателем LSQT даже в качестве дооснащения в существующих установках.

Система маркировки: встроенная  в ручку прозрачная заглушка и  этикетка, которая подбирается  индивидуально с помощью набора  LSE (приобретается дополнительно).  Это позволяет идентифицировать  затвор в общей системе, в  соответствии с конкретными  требованиями

Система овальных отверстий, которая допускает соединение с фланцами, соответствующими большому числу международных стандартов. Специальные вкладыши самоцентрирования из ABS, входящие в комплект поставки моделей DN 40÷200, гарантируют надлежащее выравнивание затвора по оси в процессе монтажа.

Шток из нержавеющей стали квадратного сечения, полностью изолированный от рабочей среды, соответствует стандарту ISO 5211:

• DN 40÷65: 11 мм

• DN 80÷100: 14 мм
• DN 125÷150: 17 мм
• DN 200: 22 мм
• DN 250÷300: 27 мм

Эргономичная рукоятка из высокопрочного ПВХ, оснащенная устройством блокировки, разблокировки, быстрого маневрирования и системой пошаговой регулировки в 10 положениях (DN 40÷200). Кроме того, во всем рабочем диапазоне, начиная с нескольких градусов открытия затвора, потери давления крайне малы.

Габаритные размеры:
