| Производитель | FIP Spa |
|---|---|
| Давление | 16 бар |
| Рабочая температура | от 0°С до +60°С |
| Материал корпуса | ПВХ |
| Уплотнение | EPDM |
| Область применения | Для транспортировки слабоагрессивных сред (кислот, щелочей, гипохлорита натрия) под давлением при температуре не выше 60°С |
| Тип присоединения | Фланцевые окончания. Фланцы: ISO 7005-1, EN ISO 1452, EN ISO 15493, EN 558-1, DIN 2501, ANSI B.16.5 кл. 150, JIS B 2220. |
| Управление | Ручное |
| Страна производства | Италия |
Гарантия от производителя 12 месяцев

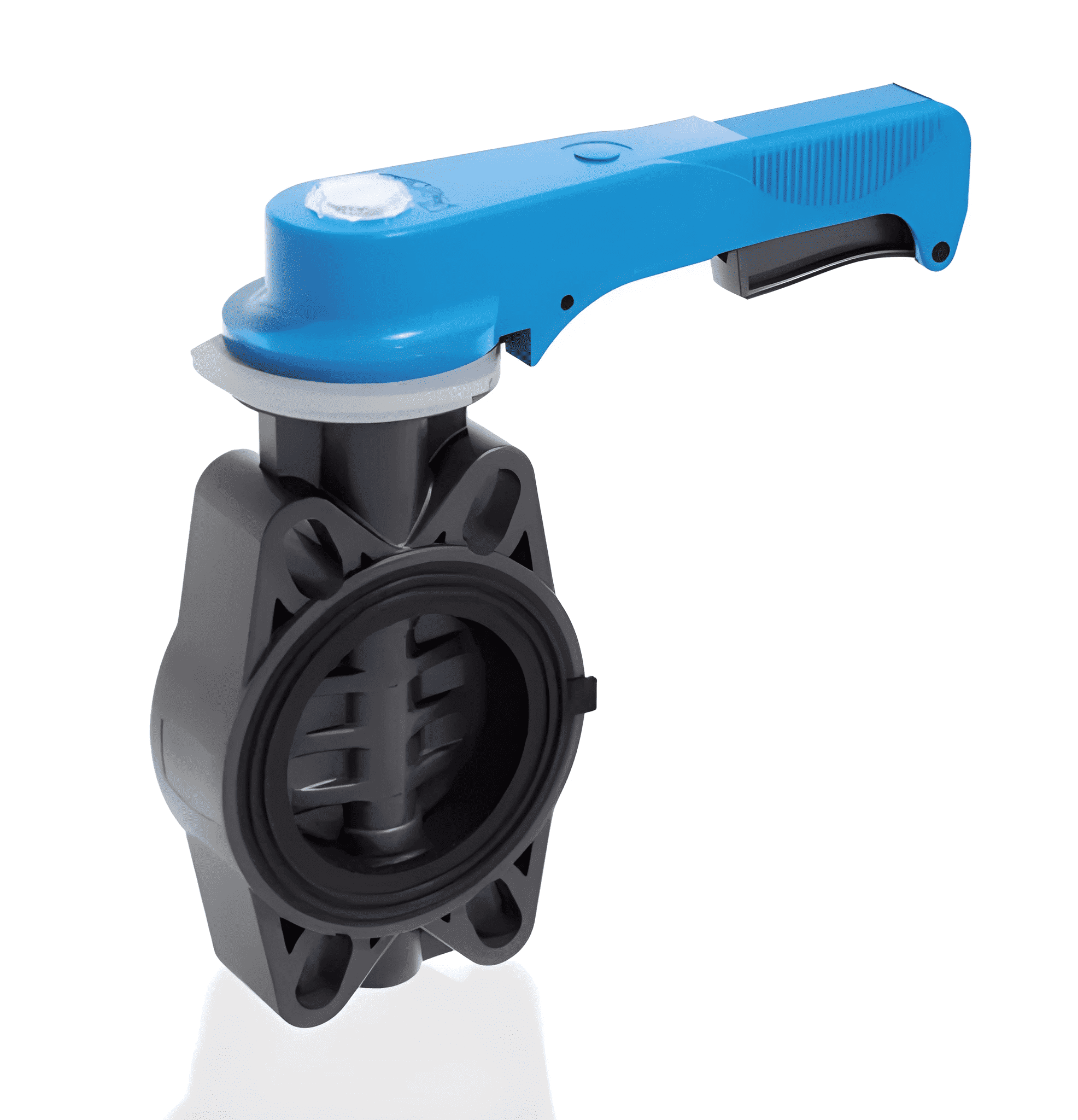

Дисковый затвор из ПВХ серии FE представляет собой затвор для запирания и регулирования потока, специально созданный работы с водой и оснащенный системой маркировки.
Затвор может быть преобразован в однонаправленный (Lug), благодаря набору вставок из оцинкованной стали, предусмотренных в комплекте. Совместимость материала затвора (ПВХ) с водой, питьевой водой и другими пищевыми продуктами, в соответствии с действующими нормативами. Возможность непосредственно устанавливать ручной редуктор или пневматические/электрические приводы со стандартной резьбой по стандартам ISO 5211 F05, F07, F10.
| Артикул | d | DN | PN | A min | A max | B2 | B3 | C | C1 | C2 | f | H | U | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FEOVLM050E | 50 - 1"1/2 | 40 | 16 | 93,5 | 109 | 60 | 136 | 175 | 45 | 42 | 19 | 132 | 4 | 33 | 827 |
| FEOVLM063E | 63 - 2" | 50 | 16 | 108 | 124 | 70 | 143 | 175 | 45 | 42 | 19 | 147 | 4 | 43 | 1012 |
| FEOVLM075E | 75 - 2"1/2 | 65 | 10 | 128 | 144 | 80 | 168 | 175 | 45 | 45 | 19 | 165 | 4 | 46 | 1420 |
| FEOVLM090E | 90 - 3" | 80 | 10 | 145 | 159 | 90 | 182 | 250 | 45 | 45 | 19 | 130 | 4 | 49 | 1640 |
| FEOVLM110E | 110 - 4" | 100 | 10 | 165 | 190 | 105 | 196 | 250 | 45 | 45 | 19 | 150 | 4 | 56 | 1990 |
| FEOVLM140E | *140 - 5" | 125 | 10 | 204 | 215 | 121 | 215 | 335 | 45 | 45 | 23 | 185 | 4 | 64 | 3030 |
| FEOVLM160E | 160 - 6" | 150 | 10 | 230 | 242 | 132 | 229 | 335 | 45 | 45 | 23 | 210 | 4 | 70 | 3730 |
| FEOVLM225E | **225 - 8" | 200 | 10 | 280 | 298 | 161 | 309 | 425 | 65 | 82 | 23 | 325 | 8 | 71 | 8240 |
| Конструкция дискового затвора из ПВХ: |
1 - Рукоятка (Высокопрочный ПВХ - 1)
2 - Винт (Нержавеющая сталь - 1)
3 - Шайба (Нержавеющая сталь - 1)
4a/b - Прозрачная защитная заглушка (ПВХ - 1)
5 - Шток (Оцинкованная сталь - 1)
6 - Кольцевое уплотнение штока (EPDM или FPM - 1)
7 - Кольцевое уплотнение штока (EPDM или FPM - 1)
8 - Стопорное кольцо (Нержавеющая сталь - 1)
9 - Кольцевое уплотнение втулки (EPDM или FPM - 2)
10 - Втулка (Полиамид - 1)
11 - Корпус (ПВХ - 1)
12 - Уплотнительное кольцо диска (EPDM или FPM - 2)
13 - Антифрикционное кольцо (PTFE - 2)
14 - Диск (ПВХ - 1)
15 - Основное уплотнение (EPDM или FPM - 1)
16 - Шайба (Сталь - 1)
17 - Винт (Нержавеющая сталь - 1)
18 - Заглушка (ПЭ - 1)
19 - Винт (Нержавеющая сталь - 2)
20 - Фланец (ПВХ - 1)
21 - Шайба (Нержавеющая сталь - 2)
22 - Гайка (Нержавеющая сталь - 2)
23 - Этикетка (ПВХ - 1)
24 - Уплотнительное кольцо (NBR - 2)
25 - Индикатор положения (ПВХ- 1)
