300+ положений блокировки DIALOCK® CDSA — равномерное распределение давления на мембранеОптимизированная геометрия корпуса — повышенный KvВнутренний механизм изолирован от рабочей среды
Унификация линейки — 7 типоразмеров из 2 маховиков + 4 мембраны + 4 соответствующих части
2
типа маховиков
4
варианта мембраны
4
соответствующих части корпуса
7
типоразмеров клапана

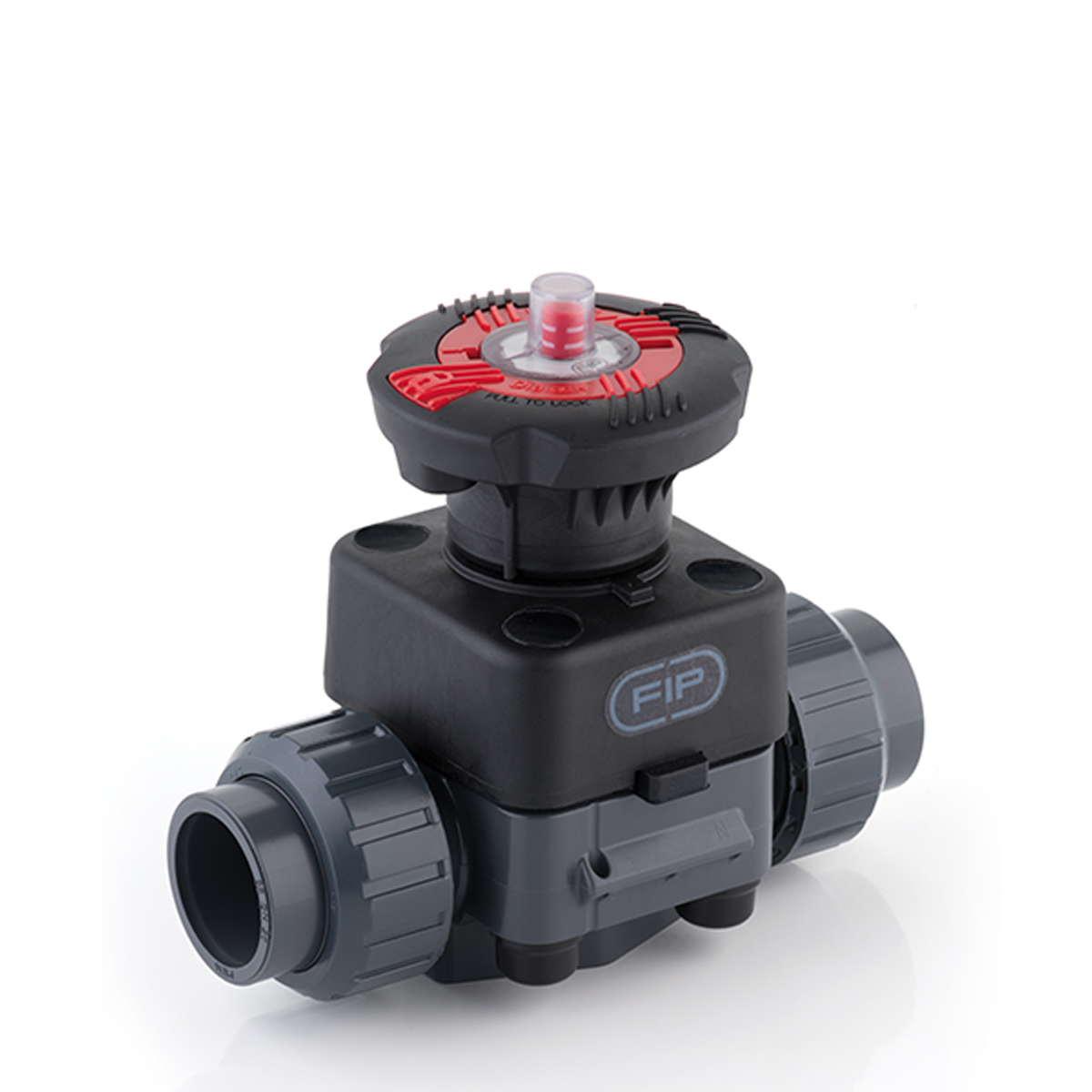

DK DIALOCK® — новый мембранный клапан для перекрытия и регулирования абразивных и загрязнённых рабочих сред. Оптимизированная геометрия внутренней части корпуса значительно повышает пропускную способность и улучшает линейность характеристической кривой. Инновационный маховик с запатентованным механизмом блокировки DIALOCK® позволяет зафиксировать клапан в любом положении — более чем в 300 положениях.
Варианты мембраны
EPDM
Вода, питьевая вода, пищевые продукты, слабые кислоты и щёлочи, NaOCl
Базовый · Код: ...E
FPM (Viton)
Агрессивные химические среды, концентрированные кислоты и органические растворители
Химически стойкий · Код: ...F
PTFE
Максимальная химическая стойкость. Широкий диапазон агрессивных сред. По запросу — NBR
Универсальный · Код: ...P
Ключевые преимущества
DIALOCK® — 300+ положений блокировки
Инновационный маховик PP-GR с эргономичным механизмом мгновенной блокировки. После достижения нужного положения маховик поднимается и фиксируется. Возможна установка навесного замка.
CDSA — равномерное распределение давления на мембране
Circular Diaphragm Sealing Angle — снижение момента затяжки болтов, уменьшение механических нагрузок, лёгкая очистка, минимизация риска отложений и кристаллизации.
Оптимизированная геометрия — повышенный Kv и линейная кривая
Новая форма внутренней части корпуса значительно увеличивает пропускную способность. Линейная характеристическая кривая обеспечивает точное и чувствительное регулирование по всей длине хода мембраны.
Внутренний механизм изолирован от рабочей среды
Все металлические части управляющего механизма полностью изолированы от рабочей среды и внешних воздействий. Отсутствуют металлические части, подверженные коррозии.
Оптический индикатор позиции с прозрачной крышкой
Чёткий градуированный оптический индикатор положения, защищённый прозрачной водостойкой крышкой PVC с уплотнительным кольцом. Маховик сохраняет постоянную высоту при вращении.
Плавающий механизм соединения винта и мембраны
Предотвращает концентрацию нагрузок, повышая степень герметизации и срок службы клапана. Болты крепления крышки из стали AISI 316, защищённые колпачками PE.
Встроенная опора крепления PMDK
Опора с металлическими стопорными вставками непосредственно в корпусе клапана. Быстрый монтаж на панели или стене без дополнительных компонентов. Совместима с трубными хомутами FIP ZIKM.
Система индивидуализации с идентификационной табличкой
Прозрачная защитная крышка с белой табличкой из ПВХ для обозначения функции клапана, среды, серийного номера, даты и места установки.
Исполнение DKL оснащено системой регулировки длины хода маховика. Два независимых регулятора задают механические упоры при закрытии и открытии клапана.
Болты крепления AISI 316 — защита от коррозии
Крепёжные болты крышки из нержавеющей стали AISI 316, защищённые колпачками PE от внешних воздействий. Отсутствуют внешние металлические детали, подверженные коррозии.
Коэффициент пропускной способности Kv100 (л/мин при ΔP=1 бар, полностью открытый)
DN 15
112
л/мин
DN 20
261
л/мин
DN 25
445
л/мин
DN 32
550
л/мин
DN 40
1 087
л/мин
DN 50
1 648
л/мин
DN 65
1 600
л/мин
Типы подключения серии DK
Клеевое (муфтовое)
Метрика ISO, гладкие втулочные окончания
DKDV (неразборное) · DKUIV (Union)
Резьбовое BSP / BS
Внутренняя резьба BSP или BS, разборные муфты
DKUFV (BSP) · DKULV (BS)
Клеевое ASTM
Разборные муфтовые окончания по стандарту ASTM
DKUAV
Фланцевое EN 558-1
Фланцы PN10/16, отверстия ISO 7005-1 / EN 1452
DKOV (ISO-DIN) · DKOAV (ANSI)
Соединение ПЭ100
Длинный хвостовик для электромуфтовой или стыковой сварки
Q/BBE-L (SDR 11)
С ограничителем хода (DKL)
Регулировка мин./макс. расхода. Доступно для всех типов подключения
DKLDV · DKLUIV · DKLUFV и др.
Типы управления
Ручное (маховик DIALOCK®)
Пневматический привод
Аксессуары
PMDK1 / PMDK2
Монтажная площадка
Для монтажа на стене или панели. PMDK1 — d20–40 (DN 15–32), PMDK2 — d50–75 (DN 40–65). Необходима для выравнивания относительно хомутов ZIKM.
Q/BBE-L (QBBEL11020÷063)
Соединение ПЭ100 SDR11
Длинный хвостовик для электромуфтовой или стыковой сварки. d20–63, DN 15–50, L=95 мм. PN16.
Идентификационная табличка (встроенная)
Система индивидуализации
Белый ПВХ-вкладыш в прозрачной защитной крышке. Обозначение среды, функции, серийного номера, заказчика, даты установки.
Навесной замок (в комплекте)
Защита от несанкционированного доступа
После блокировки маховика DIALOCK® можно установить навесной замок для защиты от несанкционированного манипулирования клапаном.
Области применения
Абразивные и загрязнённые среды
Питьевая вода и водоподготовка
Кислоты, щёлочи и химическая пром.
Регулирование точного дозирования
Гальваника и обработка поверхностей
Пищевые продукты и фармацевтика
Стандарты и сертификаты
ISO 9393EN ISO 16138EN ISO 1452EN ISO 15493ISO 7005-1DIN 2501ANSI B16.5 кл.150DVS 2204 / DVS 2221UkrSEPROПитьевая вода
Габаритные размеры — DKUIV (разборное клеевое Union, метрика, EPDM)
