| Производитель | FIP Spa |
|---|---|
| Давление | 10 бар |
| Рабочая температура | от 0°С до +100°С |
| Материал корпуса | PP-H 100 |
| Уплотнение | EPDM |
| Область применения | Для транспортировки загрязненных или содержащих большое количество абразива сред при температуре не выше 100°С |
| Тип присоединения | Сварное раструбное соединение. Соединения с трубами по стандарту EN ISO 15494 |
| Управление | Пневмопривод - NO нормально открытый |
| Страна производства | Италия |
| Мембрана | EPDM |
Гарантия от производителя 12 месяцев

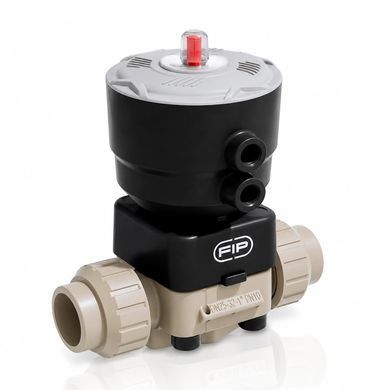

Мембранный клапан из ПП (PP-H 100) серии DK в первую очередь предназначен для перекрытия и регулирования абразивных и загрязнённых сред. Новая внутренняя геометрия корпуса увеличивает коэффициент расхода, уменьшает перепад давления и позволяет производить чувствительную и точную регулировку по всему ходу затвора. Модель мембранного клапана DK демонстрирует значительное снижение габаритно-весовых характеристик. Инновационный маховик оснащен запатентованным эргономичным механизмом мгновенной блокировки, которое позволяет регулировать и фиксировать клапан в любом положении.
Новый компактный и легкий поршневой привод c кожухом из PP-GR делает DK/CP идеальным выбором для применений, где требуется высокая частота срабатывания привода и длительный срок службы клапана.
Система уплотнений CDSA (Circular Diaphragm Sealing Angle), которая благодаря равномерному распределению давления полусферы по греметизурющей мембране обеспечивает следующие преимущества:
- уменьшение момента затяжки винтов, которые крепят корпус клапана к приводу;
- снижение механических нагрузок на все компоненты клапана (привод, корпус, мембану);
- лёгкая очистка внутренних зон клапаны;
- минимальное скопление отложений, загрязнения или повреждения мембраны из-за явлений кристаллизации;
- снижение управляющего крутящего момента.
| Артикул | d | DN | PN | B | B1 | C | C1 | E | H | H1 | La | R1 | Ra | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DKUIMNO020E | 20 | 15 | 10 | 148 | 25 | 66 | 24 | 41 | 129 | 97 | 90 | 1" | 1/4" | 100 | 689 |
| DKUIMNO025E | 25 | 20 | 10 | 151 | 30 | 69 | 24 | 50 | 154 | 97 | 108 | 1"1/4 | 1/4" | 116 | 735 |
| DKUIMNO032E | 32 | 25 | 10 | 159 | 33 | 78 | 24 | 58 | 168 | 97 | 116 | 1"1/2 | 1/4" | 124 | 930 |
| DKUIMNO040E | 40 | 32 | 10 | 163 | 30 | 82 | 24 | 72 | 192 | 97 | 134 | 2" | 1/4" | 140 | 1016 |
| DKUIMNO050E | 50 | 40 | 10 | 207 | 35 | 112 | 24 | 79 | 222 | 126 | 154 | 2"1/4 | 1/4" | 160 | 2251 |
| DKUIMNO063E | 63 | 50 | 10 | 245 | 46 | 142 | 24 | 98 | 266 | 157 | 184 | 2"3/4 | 1/4" | 190 | 4147 |
| Конструкция мембранного клапана серии DK: |
