CDSA — равномерное распределение давления на мембрану Оптимизированная геометрия корпуса — максимальный KvМонолитный фланцевый корпус без стыковМатериал корпуса: CPVC Подача сжатого воздуха G 1/4″ — поворотный
Варианты пневмопривода
NC
Нормально закрытый
Открытие:сжатый воздух
Закрытие:пружина
Макс. давление воздуха:6 бар
NO
Нормально открытый
Открытие:пружина
Закрытие:сжатый воздух
Макс. давление воздуха:5–6 бар
DA
Двойного действия (DA)
Открытие:Вход B
Закрытие:Вход A
Макс. давление воздуха:5 бар
Параметр привода
DN 15–32
DN 40
DN 50–65
Расход воздуха NC (л/цикл)
0,12
0,40
0,64
Расход воздуха NO (л/цикл)
0,16
0,41
0,67
Расход воздуха DA (л/цикл)
0,28
0,80
1,30
Темп. диапазон привода
–20°C ÷ +50°C
Подключение воздуха
G 1/4″ — поворотный штуцер PP-GR
Корпус привода
PP-GR · Крышка: поликарбонат (PC)

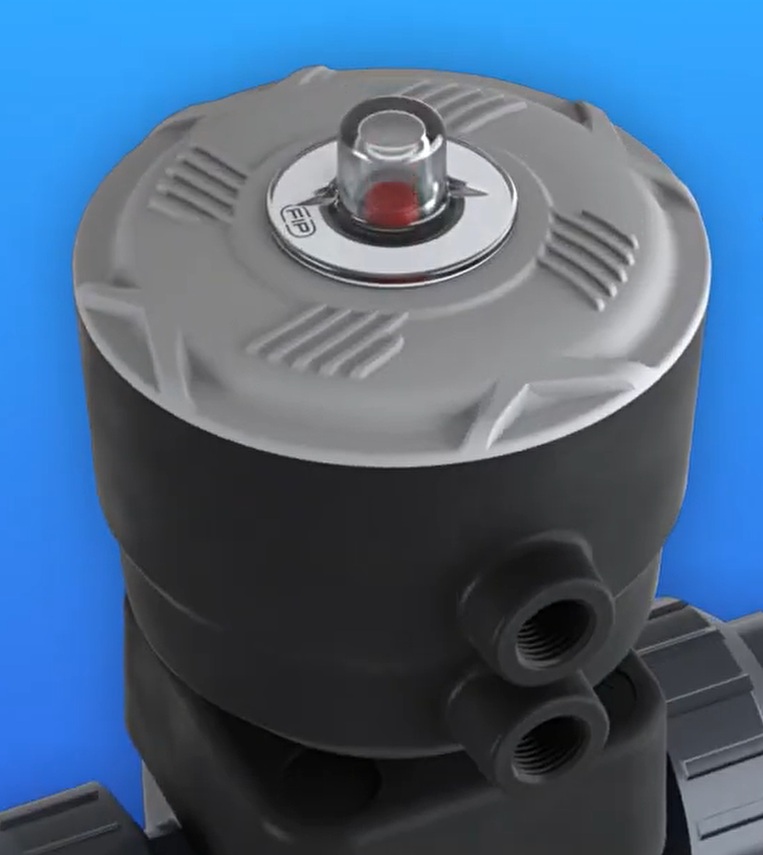

DK/CP — мембранный клапан PN10 с пневматическим поршневым приводом для диаметров d20–75 (DN 15–65). Компактный лёгкий привод из PP-GR с запатентованной системой CDSA — равномерное распределение давления затвора на мембрану снижает механические нагрузки и продлевает срок службы. Новая оптимизированная геометрия проходного канала корпуса существенно увеличивает коэффициент Kv и снижает потери давления. Металлические детали привода полностью изолированы от транспортируемой среды.
Ключевые преимущества
CDSA — запатентованная система равномерного затвора мембраны
Circular Diaphragm Sealing Angle: равномерное распределение давления по периметру мембраны. Снижает крутящий момент, механические нагрузки и риск отложений, кристаллизации и повреждения мембраны.
Оптимизированная гидродинамическая геометрия корпуса
Новая внутренняя форма проходного канала существенно повышает Kv и снижает потери давления. Линейная характеристика регулирования по всей длине хода затвора — точное и чувствительное дозирование.
Изоляция металлических деталей от среды
Все металлические компоненты привода полностью изолированы от транспортируемой среды и внешнего окружения. Винты корпуса защищены заглушками PE — исключён риск коррозии.
Поршень IXEF® с двойным штоком и O-Ring
Поршень из высокопрочного IXEF® — высокое качество поверхности гарантирует минимальное трение об уплотнение. Двойной шток с двойными O-Ring для центрирования и снижения рабочего момента.
6 картриджных пружин радиально для равномерной нагрузки
6 независимых картриджных пружин, расположенных радиально, равномерно распределяют нагрузку на поршень. Двойная функция основного уплотнения: уплотнение поршня + внешнее уплотнение резьбового соединения.
Монолитный фланцевый корпус — без стыков фланцев
Новые фланцевые корпуса с монолитной структурой (PVC-U, PVC-C, PP-H, PVDF) — отсутствуют соединения между корпусом и фланцами, снижены механические напряжения, повышена надёжность системы.
Оптический индикатор положения + прозрачная крышка
Чёткий оптический индикатор положения в стандартной комплектации. Защищён прозрачной крышкой PC с уплотнительным O-Ring. Табличка персонализации клапана входит в комплект поставки.
Монтаж в любом положении и направлении
Клапан устанавливается в любой пространственной ориентации. Поворотные штуцеры подачи воздуха G 1/4″ — лёгкое выравнивание подводки в стеснённых пространствах. Интегрированный кронштейн для крепления.
Варианты мембран (уплотнений)
EPDM
Вода, питьевая вода, пищевая промышленность, слабые кислоты и щёлочи, NaOCl, общее химическое применение. Рекомендуется для большинства водных сред.
Максимальная химическая стойкость для особо агрессивных сред. Подходит для широкого спектра кислот, щёлочей и растворителей при различных температурах.
Максимальная стойкость · Код: ...P
Коэффициент пропускной способности Kv100 (л/мин при ΔP=1 бар, полностью открыто)
DN 15
112
л/мин
DN 20
261
л/мин
DN 25
445
л/мин
DN 32
550
л/мин
DN 40
1 087
л/мин
DN 50
1 648
л/мин
DN 65
1 600
л/мин
Дополнительное оборудование (аксессуары под заказ)
Ограничитель хода с индикатором положения
Позволяет ограничить ход мембраны для регулирования или частичного открытия клапана. Встроенный индикатор положения.
Ограничитель хода с индикатором и аварийным ручным управлением
Ограничитель хода дополнен механизмом ручного аварийного дублирования — управление клапаном при отсутствии сжатого воздуха.
Блоки концевых выключателей (Limit switch boxes)
Микровыключатели для сигнализации крайних положений клапана (открыто/закрыто). Интегрируются с системами автоматизации и ПЛК. Крепятся непосредственно на привод.
Электропневматический позиционер
Аналоговый сигнал 4–20 мА или 0–10V DC для пропорционального регулирования положения мембраны. Обеспечивает линейное дозирование расхода в любом промежуточном положении.
Пилотные электромагнитные клапаны 3/2 или 5/2
Соленоидные клапаны для прямого монтажа на привод или на коллектор (manifold). Управление пневмоприводом от электрического сигнала ПЛК или АСУ.
Дистанционная плита (Distance plate)
Распорная плита между корпусом клапана и приводом (PP-GR). Позволяет установить концевые выключатели или позиционер с необходимым расположением относительно клапана.
Монтажная пластина PMDK
Пластина для настенного или панельного монтажа клапана. Крепится к корпусу до установки на стену. Совместима с хомутами для труб FIP ZIKM для выравнивания трубопровода.
Типы подключения серии DK/CP (CPVC)
DKDC/CP — Втулочные (клеевые, метрика ISO)
Втулочные окончания под клеевое соединение, метрическая серия. d20–75 (DN 15–65)
NC / NO / DA
DKUIC/CP — Муфтовые (клеевые, метрика ISO)
Муфтовые окончания с накидными гайками под клеевое соединение. d20–63 (DN 15–50)
NC / NO / DA
DKUFC/CP — Резьбовые BSP
Резьбовые окончания с внутренней резьбой BSP с накидными гайками. 1/2″–2″ (DN 15–50)
NC / NO / DA
DKUAC/CP — Клеевые ASTM
Муфтовые окончания под клеевое соединение по стандарту ASTM. 1/2″–2″ (DN 15–50)
NC / NO / DA
DKULC/CP — Клеевые BS
Муфтовые окончания под клеевое соединение по стандарту BS. 1/2″–2″ (DN 15–50)
Монолитный фланцевый корпус PN10/16 по EN 558-1 или ANSI B16.5 кл.150. d20–75 (DN 15–65)
NC / NO / DA
Области применения
Водоподготовка и водоочистка
Кислоты, щёлочи и химическая промышленность
Пищевая промышленность
Гальваника и обработка поверхностей
Промышленная автоматизация и технологические процессы
Системы дозирования и регулирования расхода
Стандарты и сертификаты
ISO 9393EN ISO 16138EN ISO 1452EN ISO 15493EN ISO 15494EN ISO 10931DVS 2204 / DVS 2221DVS 2202-1 / DVS 2207-11DVS 2201-1 / DVS 2207-15EN 558-1ANSI B16.5 кл.150UNI 11242 / UNI 11318
Габаритные размеры — DKUIc/CP DA (Муфтовые ISO, EPDM)
