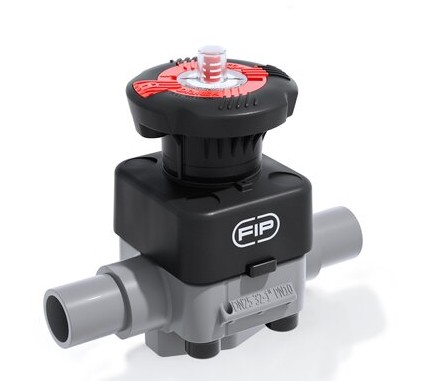

DIALOCK® — запатентованный маховик с мгновенной блокировкой в любом из 300+ положений
Инновационный маховик PP-GR сохраняет постоянную высоту при вращении. Блокировка активируется подъёмом маховика вверх, разблокировка — нажатием вниз. Градуированный оптический индикатор положения защищён прозрачной крышкой ПВХ с уплотнительным кольцом. Система CDSA (Circular Diaphragm Sealing Angle) — равномерное распределение давления по мембране: снижение момента затяжки болтов, снижение механических нагрузок, лёгкая очистка. Всего 2 маховика, 4 мембраны и 4 корпусные части — 7 типоразмеров.
ХПВХ — повышенная химическая стойкость, корпус для абразивных и загрязнённых сред Совместим с питьевой водой и пищевой промышленностьюРазборное муфтовое · втулочное · резьбовое BSP · фланцевое EN/ANSIВерсия DKL — ограничитель хода маховика
Материалы мембраны и уплотнений
EPDM
Вода, питьевая вода, пищевые продукты, слабые кислоты и щёлочи, NaOCl, H₂O₂. В соответствии с действующими нормативами.
Максимальная химическая стойкость к агрессивным средам и окислителям. По запросу также NBR.
Максимальная стойкость · Код: …P
Ключевые преимущества
DIALOCK® — блокировка в 300+ положениях
Маховик PP-GR с постоянной высотой при вращении. Мгновенная блокировка подъёмом вверх, разблокировка — нажатием вниз. Защита от несанкционированного доступа навесным замком (∅4,5 мм для DN 15÷32, ∅6,5 мм для DN 40÷65).
Обтекаемая конструкция корпуса — максимальная Kv
Оптимизированная гидродинамическая геометрия внутренней части корпуса ХПВХ значительно увеличивает пропускную способность и обеспечивает улучшенную линейность характеристической кривой регулирования.
Система CDSA — равномерное давление на мембрану
Circular Diaphragm Sealing Angle: равномерное распределение давления полусферы по мембране. Снижение момента затяжки болтов, снижение нагрузок на корпус и мембрану, лёгкая очистка внутренних зон.
Плавающий механизм соединения винт–мембрана
Соединение плавающим механизмом между винтом и мембраной исключает концентрацию нагрузок. Повышенная герметичность и увеличенный срок службы мембраны.
Линейная регулировочная характеристика
Усовершенствованный внутренний профиль корпуса оптимизирует характеристическую кривую клапана — очень точное и предсказуемое регулирование по всей длине хода штока мембраны.
Встроенная опора — монтаж на панели и стене
Корпус оснащён встроенной опорой с металлическими забивными гайками для быстрого монтажа. Платформа PMDK (отдельно) для крепления на панели или стене и выравнивания по хомутам FIP ZIKM.
Полная изоляция металлических частей
Маховик и крышка корпуса PP-GR полностью защищают все внутренние металлические части от внешнего воздействия. Болты крепления из нерж. стали AISI 316, защищены заглушками PE — отсутствие коррозии.
Версия DKL — ограничитель хода маховика
Два независимых регулятора определяют механические упоры при закрытии и открытии. Установка минимальной и максимальной пропускной способности. Защита от чрезмерного сжатия мембраны.
Коэффициент пропускной способности Kv100 (л/мин при ΔP=1 бар, полностью открытый)
DN 15
112
л/мин
DN 20
261
л/мин
DN 25
445
л/мин
DN 32
550
л/мин
DN 40
1 087
л/мин
DN 50
1 648
л/мин
DN 65
1 600
л/мин
Размеры ограничителя хода (серия DKL) — A и B (мм)
DN 15
A=40
B=44
DN 20
A=40
B=44
DN 25
A=46
B=54
DN 32
A=46
B=54
DN 40
A=65
B=70
DN 50
A=78
B=82
DN 65
A=78
B=82
A — внешний диаметр крышки маховика · B — внешний диаметр корпуса крышки · Серия DKL поставляется с ограничителями, настроенными на полный ход (без ограничения открытия/закрытия)
Типы соединений
Резьба BSP / втулочное
Внутренняя резьба BSP ½″÷2″ или втулочное подключение под холодную сварку
DKUFC · ½″÷2″ (DN 15÷50)
DKDC · d20÷75 (DN 15÷65)
Типы управления
Ручное (маховик DIALOCK®)
Пневматический привод
Крепление маховика и привода: стандарт ISO
Области применения
Питьевая вода и водоподготовка
Кислоты, щёлочи и химическая промышленность
Пищевая промышленность
Гальваника и обработка поверхностей
Абразивные и загрязнённые среды
Дозирование и точное регулирование потока
Аксессуары
PMDK1 / PMDK2
Монтажная платформа PMDK
Для крепления клапана DK на стене или панели. PMDK1 — d20÷32 (DN 15÷25), PMDK2 — d40÷75 (DN 32÷65). Необходима для выравнивания относительно хомутов FIP ZIKM.
Q/BBE-L (QBBEL11020÷063)
Удлинённые патрубки ПЭ100 SDR11 PN16
Для стыковой или электросварки клапана с трубами ПЭ100. d20÷63, DN 15÷50. L=95 мм для всех типоразмеров.
Серія DKL
Встроенный ограничитель хода
Два независимых регулятора (закрытие и открытие). Установка минимального и максимального расхода. Артикулы: DKLDC, DKLUIC, DKLUFC, DKLOC (заказываются отдельно).
Пневматический привод
Пневматический привод для DK
Крепление через стандартный фланцевый адаптер ISO. Клапан DK подготовлен для автоматизации без демонтажа с трубопровода.
Стандарты и сертификаты
ISO 9393EN ISO 16138EN ISO 15493ASTM F 439ASTM F 441ISO 228-1DIN 2999DVS 2204DVS 2221UNI 11242Питьевая водаПищевые продукты

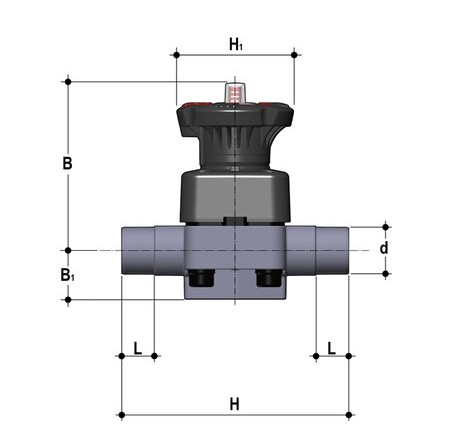

Габаритные размеры — DKDC (Втулочное · холодная сварка · метрика)
Артикул EPDM
d
DN
PN
B
B₁
H
H₁
L
g
DKDC020E
20
15
10
102
25
124
80
16
466
DKDC025E
25
20
10
105
30
144
80
19
491
DKDC032E
32
25
10
114
33
154
80
22
696
DKDC040E
40
32
10
119
30
174
80
26
743
DKDC050E
50
40
10
149
35
194
120
31
1 574
DKDC063E
63
50
10
172
46
224
120
38
2 310
DKDC075E
75
65
10
172
46
284
120
44
2 430
B — ширина корпуса · B₁ — половина ширины · E — внешний диаметр патрубка · H — полная высота · H₁ — высота корпуса · La — монтажная длина (между торцами гаек) · R₁ — резьба соединения · Z — монтажное расстояние · g — масса, г
