DA · NC · NO — три функции привода Rack & Pinion — реечно-шестерёнчатый пневмоприводISO 5211 F05/F07/F10/F12/F14 — прямой монтажNAMUR VDI/VDE-3845 — стандартные подключения
Типы функций пневмопривода
DA
Двустороннего действия
Открытие и закрытие — сжатым воздухом. Максимальный крутящий момент.
NC
Нормально закрытый
Открытие — воздухом. Закрытие — пружиной (безопасное положение «закрыто»).
NO
Нормально открытый
Открытие — пружиной. Закрытие — воздухом (безопасное положение «открыто»).
Параметр
DA (двусторонний)
NC (норм. закрытый)
NO (норм. открытый)
Открытие клапана
Воздух (вход A)
Воздух (вход A)
Пружина
Закрытие клапана
Воздух (вход B)
Пружина
Воздух (вход A)
Давление воздуха
5–8 бар (макс. 10 бар)
Корпус привода
Алюминий с твёрдым анодированием · IP67
Крышка привода
Алюминиевый сплав с эпоксидным покрытием
Шестерня
Углеродистая сталь с никелированием
Подключение воздуха
NAMUR VDI/VDE-3845
Крепление к клапану
ISO 5211 F05 · F07 · F10 · F12 · F14 / DIN 3337

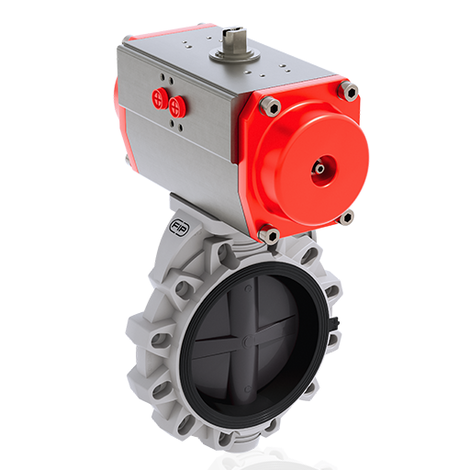

FK/CP — дисковый затвор серии FK с пневматическим приводом типа rack&pinion (реечно-шестерёнчатого типа). Корпус изготовлен из стеклонаполненного полипропилена (PP-GR), диск — на выбор из ПВХ-U, ПВХ-С, PP-H, PVDF или ABS. Шток из нержавеющей стали AISI 316 полностью изолирован от жидкости. Клапан соответствует ISO 5752 и DIN 3202 K2/K3. Доступные монтажные исполнения: wafer и lug (ISO-DIN и ANSI B16.5 cl.150).
Уплотняющие материалы (лайнер)
EPDM
Оптимальный выбор для холодной и горячей воды, щелочей, кислот средней концентрации, озонированной воды. Широкий температурный диапазон.
Стандарт
FKM (Viton®)
Для агрессивных химических сред, углеводородов, концентрированных кислот и органических растворителей. Повышенная химическая стойкость.
По заказу
Конструктивные преимущества
Широкий диапазон DN 40–400
Серия FK охватывает размеры от DN 40 до DN 400, что позволяет применять один типоряд в трубопроводных системах любого масштаба.
ISO 5211 — прямой монтаж без адаптеров
Перфорация F05, F07, F10, F12, F14 позволяет устанавливать пневмопривод непосредственно на клапан. Овальные пазы обеспечивают совместимость с международными стандартами.
Сменный лайнер — двойная функция
Лайнер является одновременно гидравлическим уплотнением и защитным барьером между корпусом и жидкостью. Быстрая замена без демонтажа трубопровода.
Реечно-шестерёнчатый механизм Rack & Pinion
Надёжная и равномерная передача усилия по всему углу поворота 90°. Никелированная шестерня из углеродистой стали. Высокая стойкость к знакопеременным нагрузкам.
Защита IP67 — полная защита от влаги
Корпус привода из твёрдого анодированного алюминия обеспечивает защиту от погружения в воду. Крышка из алюминиевого сплава с эпоксидным покрытием.
Соответствие пищевым и питьевым стандартам
Материал диска и корпуса сертифицирован для транспортировки питьевой воды и пищевых жидкостей. Доступные конфигурации: ПВХ-U, ПВХ-С, PP-H, PVDF.
Исполнение Lug PN10 с резьбовыми вставками
Специальная фланцевая версия Lug со встроенными резьбовыми вставками AISI 316. Монтаж на концах трубопровода и донная установка на ёмкостях.
Широкий выбор материалов диска
Диск доступен в пяти материалах: ПВХ-U, ПВХ-С, PP-H, PVDF, ABS. Сквозной шток AISI 316 полностью изолирован от жидкости благодаря лайнеру.
Коэффициент пропускной способности Kv100 (л/мин при ΔP=1 бар, полностью открытый)
DN 40
1 000
л/мин
DN 50
1 285
л/мин
DN 65
1 700
л/мин
DN 80
3 550
л/мин
DN 100
5 900
л/мин
DN 125
9 850
л/мин
DN 150
18 700
л/мин
DN 200
30 500
л/мин
Расход воздуха на один цикл срабатывания (нормальные литры)
DN 40
0,45 л
0,18 л
DA / SA
DN 50
0,45 л
0,244 л
DA / SA
DN 65
0,45 л
0,244 л
DA / SA
DN 80
0,61 л
0,302 л
DA / SA
DN 100
0,98 л
0,72 л
DA / SA
DN 125
0,98 л
1,12 л
DA / SA
DN 150
1,8 л
1,12 л
DA / SA
DN 200
2,8 л
3,2 л
DA / SA
DA — двустороннего действия; SA (NC/NO) — одностороннего действия с пружиной. Фактический расход зависит от рабочего давления воздуха и типа функции.
Материалы клапана
Корпус (Body)
PP-GR (стеклонаполненный PP)
UV-стойкий, высокая прочность
Диск
ПВХ-U / ПВХ-С / PP-H / PVDF / ABS
Сквозной шток — полная изоляция
Шток
Нерж. сталь AISI 316
Квадратное сечение, изолирован
Антифрикция
PTFE (тефлон)
Кольца на диске, миним. момент
Материалы диска и температурный диапазон клапана
ПВХ-U
PVC-U
0°C ÷ +60°C
ПВХ-С
PVC-C (CPVC)
0°C ÷ +100°C
Полипропилен
PP-H
0°C ÷ +100°C
ПВДФ
PVDF
-40°C ÷ +140°C
Области применения
Водоподготовка и водоочистка
Кислоты, щёлочи, химическая промышленность
Питьевая вода и пищевая промышленность
Гальваника и обработка поверхностей
Системы автоматизации и ПЛК
Системы дозирования и SCADA
Дополнительное оборудование (опции, заказываемые отдельно)
Оптический индикатор положения
Визуальная индикация состояния клапана
Двухцветный механический индикатор «открыто/закрыто», устанавливаемый непосредственно на корпус привода. Позволяет определить состояние клапана без подключения к сети. Степень защиты IP67. Совместим со всеми типами функций DA, NC, NO.
LSQT — Электромеханический блок концевых выключателей
Блок обратной связи по положению (LSQT)
Устанавливается на привод в соответствии со стандартом NAMUR VDI/VDE-3845. Два регулируемых микровыключателя для сигнализации конечных положений «открыто» и «закрыто». Подключение через кабельный ввод или разъём. Сигнал обратной связи для ПЛК/SCADA.
PNP-индуктивный блок концевых выключателей
Бесконтактные датчики положения (индуктивные)
Бесконтактные PNP-датчики на индуктивном принципе, стойкие к вибрациям и воздействию агрессивной среды. Повышенная надёжность по сравнению с механическими микровыключателями. NAMUR-совместимое крепление.
Электропневматический позиционер 4–20 мА
Пропорциональное регулирование положения (позиционер)
Преобразует аналоговый сигнал 4–20 мА в пневматический сигнал управления для точного позиционирования диска от 0° до 90°. Предназначен для систем регулирования расхода и технологических процессов с непрерывным управлением.
Пилотный электромагнитный клапан 3/2 или 5/2
Соленоидный клапан управления (пилот)
Устанавливается непосредственно на привод через NAMUR-разъём. Варианты 3/2 — для исполнений NC/NO, 5/2 — для DA. Напряжение питания: 24V DC, 24V AC, 110V AC, 230V AC. Степень защиты IP65/IP67. Материал уплотнений: FKM или NBR.
Покрытие корпуса и крышки привода из PTFE или AISI 316
Специальное покрытие для химически агрессивных сред
Корпус и крышка привода с покрытием PTFE или AISI 316 (с зеркальной полировкой). Рекомендуется для применений с повышенными требованиями к химической стойкости поверхностей привода, в том числе при наличии агрессивных паров.
Шестерня из нержавеющей стали AISI 304 или AISI 316
Нержавеющая шестерня привода
Замена стандартной никелированной шестерни из углеродистой стали на вариант из AISI 304 или AISI 316. Рекомендуется для морского климата, зон с агрессивными парами и условий повышенной влажности.
Исполнение для пониженного давления управляющего воздуха
Привод для нестандартного пневматического давления
По запросу доступны исполнения для давления управляющего воздуха ниже стандартных 5 бар. Необходимо указать рабочее давление пневмосистемы при заказе. Относится ко всем типам функций DA, NC и NO.
NBR — уплотнение из нитрильной резины
Лайнер NBR (по заказу)
Альтернативный материал лайнера для сред, где EPDM и FKM имеют ограниченную химическую стойкость. Подходит для нефтепродуктов, масел и некоторых углеводородов. Уточняйте химическую совместимость при заказе.
Фланцевое lug-исполнение DIN или ANSI B16.5 cl.150
Специальное исполнение Lug с резьбовыми вставками AISI 316
Lug-версия клапана со встроенными резьбовыми вставками AISI 316 позволяет монтаж между двумя фланцами или на конце трубопровода в качестве отсечного клапана. PN10 для DN 65–200, PN6 для DN 250–300.
Стандарты и директивы
EN ISO 16136EN ISO 1452EN ISO 15493EN ISO 15494EN ISO 10931ISO 9393ISO 5211DIN 3337EN 15714-3NAMUR VDI/VDE-3845ISO 5752DIN 3202 K2/K3Machinery 2006/42/CER.O.H.S. 2011/65/CE
Габаритные размеры — FK/CP DA ПВХ-U (DN 40–200, двустороннего действия)
Артикул
d
DN
PN
B2
H
Z
Amin
Amax
ФА
f
U
B4
E
E1
g
FKOVNC050E
50-1''1/2
40
16
60
132
33
99
109
-
19
4
209
86
155
2170
FKOVNC063E
63-2''
50
16
70
147
43
115
125.5
-
19
4
215
86
155
2350
FKOVNC075E
75-2''1/2
65
10
80
165
46
128
144
-
19
4
222
86
155
2600
Артикул
d
DN
PN
B2
H
Z
Amin
Amax
ФА
f
U
B4
E
E1
g
FKOVNC090E
90-3''
80
10
93
185
49
145
160
-
19
12
253
94
210
4300
FKOVNC110E
110-4''
100
10
107
211
56
165
190
-
19
8
110
104
228
5950
FKOVNC140E
*125/140-5''
125
10
120
240
64
204
215
-
23
8
297
104
228
6750
FKOVNC160E
160-6''
150
10
134
268
70
230
242
-
23
8
325
120
280
9100
FKOVNC225E
**200/225-8''
200
10
161
323
71
280
298
-
23
8
399
134
310
15200
Артикул
d
DN
PN
B2
H
Z
Amin
Amax
ФА
f
U
B4
E
E1
g
FKOVNC280E
250/280
***250
10
210
405
114
-
-
350
22
12
453
163
390
27500
FKOVNC315E
315
***300
8
245
475
114
-
-
400
22
12
510
163
390
34500
FKOAVNC810E
10"
****250
10
210
405
114
-
-
362
25.4
12
453
163
390
27500
FKOAVNC812E
12"
****300
8
245
475
114
-
-
432
25.4
12
510
163
390
34500
* d140 с DN125 — со специальными переходными хомутами d125. ** d225 с DN200 — со специальными переходными хомутами d200. B₂ — монтажная ширина клапана; H — общая высота; E — высота привода; E₁ — общая высота с аксессуарами; г — масса в граммах. Для исполнений NC и NO — артикулы FKOVNC… и FKOVNO… соответственно.
