| Производитель | FIP Spa |
|---|---|
| Давление | 16 бар |
| Рабочая температура | от 0°С до +60°С |
| Материал корпуса | ПВХ |
| Уплотнение | EPDM |
| Уплотнение шара | PE |
| Область применения | Для транспортировки воды, слабоагрессивных сред под давлением при температуре не выше 60°С |
| Тип присоединения | Гладкие муфтовые окончания под клеевое соединение EN ISO 1452 |
| Управление | Ручное |
| Страна производства | Италия |
| Срок эксплуатации | 50 лет |
| Тип соединения, резьба | клеевое |
Гарантия от производителя 12 месяцев

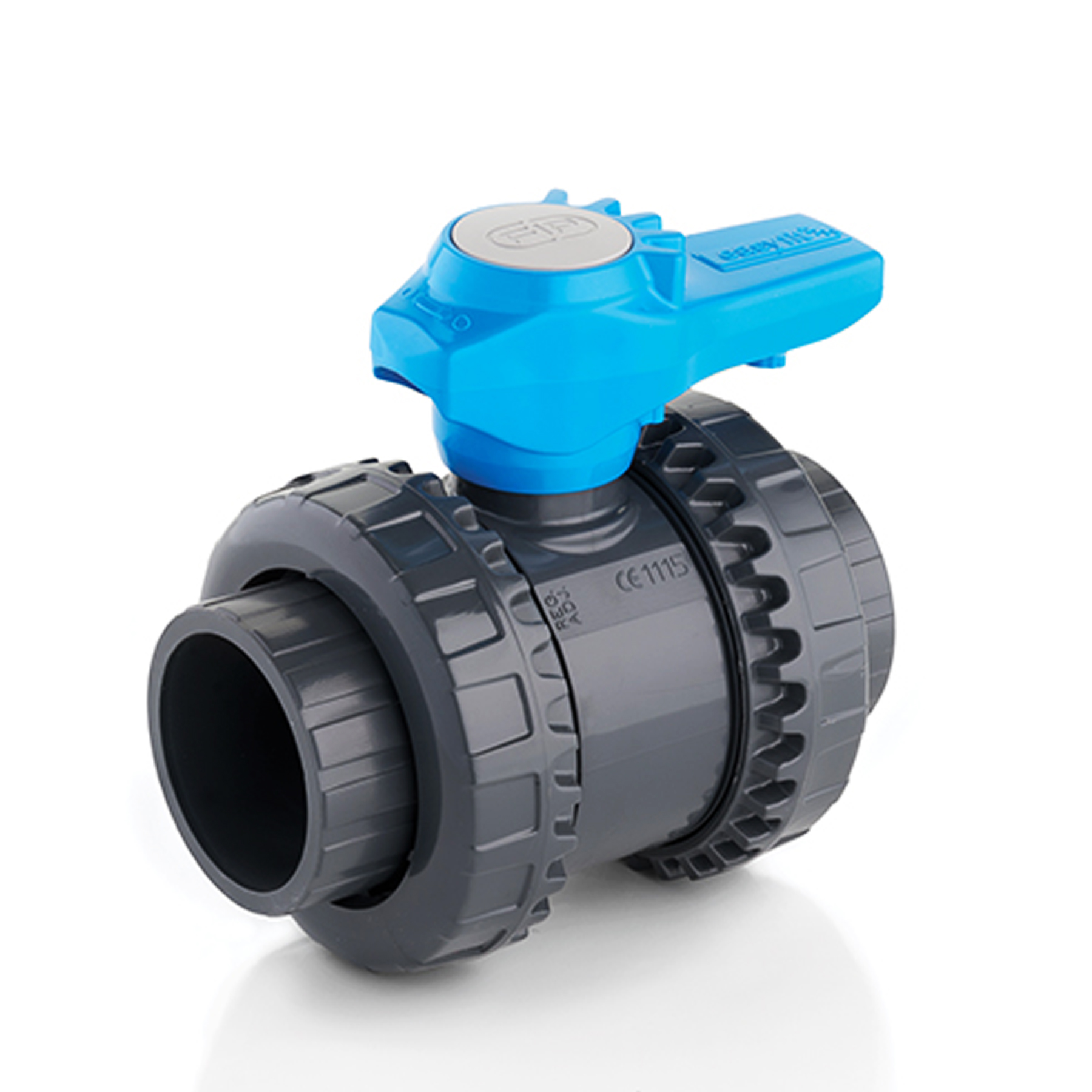

VEEIV. ШАРОВОЙ КРАН (ОБЩЕГО ПРИМЕНЕНИЯ) С МУФТОВЫМИ ОКОНЧАНИЯМИ
ДИАПАЗОН ДИАМЕТРОВ d16-63
УПЛОТНЕНИЕ EPDM

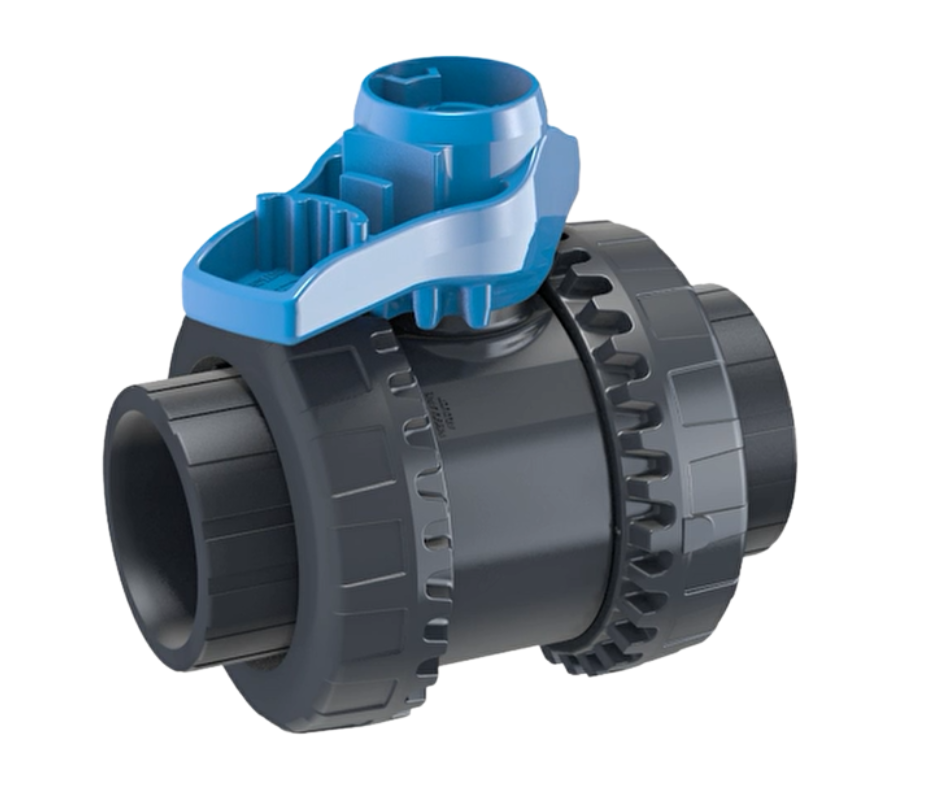

Компании FIP и Giugiaro Design спроектировали и разработали VEE Easyfit, инновационный шаровой кран из ПВХ радиального монтажа с регулируемой затяжкой гаек, что позволяет выполнить монтаж простым и надежным способом и обеспечивает надежность эксплуатации в течение длительного срока.
Запатентованная система Easyfit: инновационный механизм, работающий на основе кинематики конических зубчатых колес и управляющий поворотом гаек крана в процессе установки
Система клеевого и резьбового соединения
Совместимость материала клапана (ПВХ) с водой, питьевой водой и другими пищевыми продуктами, в соответствии с действующими нормативами
Простота радиального демонтажа из системы, что позволяет быстро и без использования инструментов заменить уплотнительные кольца и прокладки шара
Корпус клапана PN16 с возможностью радиального демонтажа (муфтовый), выполнен методом инъекционного прессования из ПВХ, соответствует Директиве ЕС 97/23/CE по оборудованию, работающему под давлением (PED). Требования к испытаниям: в соответствии со стандартом ISO 9393
Компактный корпус в соответствии с международными стандартами ISO 7508, серия III, и "коротким" европейским стандартом EN 1452, полная взаимозаменяемость с предыдущими моделями серии VE Ergo
Возможность демонтажа нисходящих трубопроводов при закрытом клапане
Полнопроходный шаровой затвор плавающего типа с улучшенной обработкой поверхности, изготовленный на станках с ЧПУ для достижения точных допусков на размер и отличного качества поверхности.
Эргономичная многофункциональная рукоятка Easyfit: с двумя устойчивыми положениями, оснащенная устройством для регулировки затяжки гаек, используемая в качестве ключа для регулировки опоры уплотнительных прокладок шара. Использование рукоятки особенно рекомендуется для операций техобслуживания, выполняемых в ограниченном пространстве при затрудненном доступе.
Система герметизации из PE с заблокированной опорой, регулируемой при помощи рукоятки быстрого расцепления Easyfit.
Предусмотрена возможность использования системы идентификации Labelling System с помощью модуля LCE (приобретается как прилагающийся аксессуар). Серая защитная заглушка, расположенная на рукоятке, может быть заменена прозрачной заглушкой и пластинкой для этикетки, индивидуализируемой при помощи модуля LSE (приобретаемого как принадлежность). Индивидуальная этикетка позволяет обозначить кран в составе обвязки в зависимости от конкретных потребностей.
Конструктивные особенности шарового крана из ПВХ:
Габаритные размеры:
| Артикул | d | DN | PN | B | C | C1 | E | H | L | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VEEIV016E | 16 | 10 | 16 | 49 | 64 | 44 | 54 | 82 | 14 | 50 | 180 |
| VEEIV020E | 20 | 15 | 16 | 49 | 64 | 44 | 54 | 82 | 16 | 50 | 175 |
| VEEIV025E | 25 | 20 | 16 | 62 | 78 | 55 | 63 | 91 | 19 | 53 | 260 |
| VEEIV032E | 32 | 25 | 16 | 71 | 87 | 60 | 72 | 103 | 22 | 59 | 365 |
| VEEIV040E | 40 | 32 | 16 | 82 | 102 | 72 | 85 | 120 | 26 | 68 | 565 |
| VEEIV050E | 50 | 40 | 16 | 92 | 109 | 76 | 100 | 139 | 31 | 77 | 795 |
| VEEIV063E | 63 | 50 | 16 | 110 | 133 | 94 | 118 | 174 | 38 | 98 | 1325 |
