і ХПВХ трубопроводів
Надійне функціонування полімерної трубопровідної системи неможливе без якісних клейових або зварних з'єднань. Перевірити їх міцність і герметичність можна лише одним способом — провести гідравлічні випробування до введення трубопроводу в експлуатацію.
Випробування тиском — обов'язкова процедура після монтажу будь-якого трубопроводу. Мета: перевірити межі міцності системи, оцінити надійність з'єднань, визначити максимальну пропускну здатність і виявити можливі витоки. Без успішного проходження цього етапу трубопровід не може бути введений в експлуатацію.
Для трубопроводів з ПВХ і ХПВХ гідравлічні випробування мають свою специфіку: полімерні матеріали поводяться інакше, ніж метал, а порушення порядку проведення може призвести до руйнування системи та травм персоналу.
Категорична заборона: Випробування тиском ніколи не слід проводити за допомогою стисненого повітря. Стиснене повітря має значно більший запас енергії, ніж вода, — при раптовому вивільненні це може спричинити розрив трубопроводу з утворенням небезпечних уламків (особливо для ПВХ та ХПВХ), серйозні травми персоналу та пошкодження майна.
Трубопровід повністю заповнюють водою та витримують без будь-якого надлишкового тиску. Цей етап необхідний для насичення матеріалу та видалення повітряних пробок із системи.
У трубопроводі плавно створюють випробувальний тиск і підтримують його на стабільному рівні протягом усього часу випробування. Тиск не повинен перевищувати 1,5 PN найслабшого елемента.
Випробувальний тиск знижують до розрахункового робочого тиску та проводять ретельний огляд всього трубопроводу: перевіряють з'єднання, фітинги, арматуру та місця переходів на предмет витоків.
Випробування має виконуватися за температури навколишнього середовища. Забороняється проводити тест при від'ємних температурах або в умовах значного нагріву.

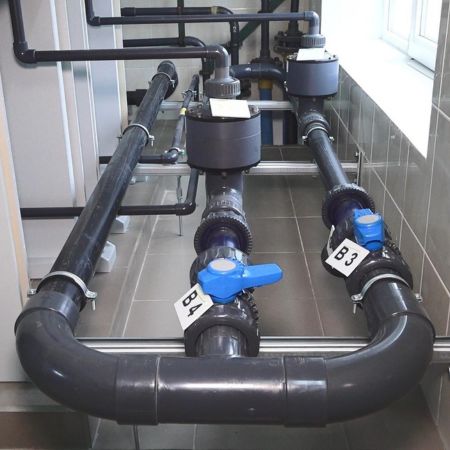

Температура: навколишнє середовищеЯкщо для проведення випробувань використовуються кульові крани, вони повинні бути правильно зібрані — з усіма елементами, включаючи накидні гайки та втулки. Неповна збірка може призвести до руйнування крана.
Неповна збірка — небезпека руйнуванняДля гідравлічних випробувань використовується виключно вода. Стиснене повітря категорично заборонено. Газове або пневматичне випробування для полімерних трубопроводів неприпустиме.
Лише вода Повітря забороненоДля трубопроводів з ПВХ та ХПВХ це особливо критично: при розриві під газовим тиском матеріал утворює гострі уламки, що розлітаються з великою швидкістю. Наслідки — серйозні травми персоналу та значні пошкодження обладнання.
Цілісність труб і фасонних деталей
Під випробувальним тиском перевіряється відсутність розривів, тріщин та деформацій труб, фітингів і перехідних елементів системи.
Герметичність клейових і зварних з'єднань
Після зниження до робочого тиску виконується огляд всіх клейових, зварних і різьбових з'єднань. Видимих витоків води бути не повинно.

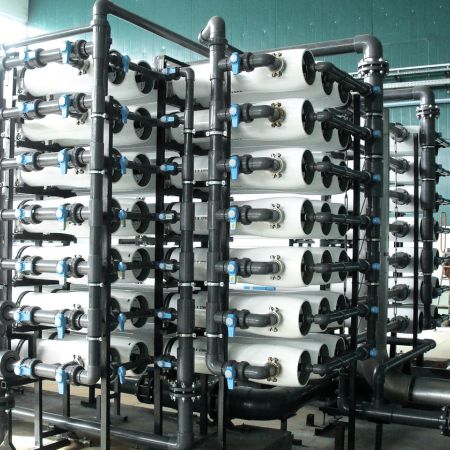

Стан арматури та допоміжних елементів
Перевіряються кульові крани, засувки, компенсатори і всі елементи арматури. Кожен компонент повинен бути правильно змонтований та герметичним.
Межі міцності та пропускна здатність
Визначаються реальні межі міцності системи та оцінюється максимальна пропускна здатність трубопроводу. Ці дані фіксуються в акті гідравлічного випробування.
| Матеріал трубопроводу | Типовий робочий PN | Максимальний випробувальний тиск | Примітка |
|---|---|---|---|
| ПВХ-U (PVC-U) | PN 10 / PN 16 | до 1,5 × PN | Тиск обмежується найслабшим компонентом: трубою, фітингом або арматурою |
| ХПВХ (CPVC) | PN 10 / PN 16 | до 1,5 × PN | ХПВХ стійкіший до температур, але правило 1,5 × PN залишається незмінним |
| ПВХ-U DN 40–50 | PN 16 | до 24 бар | Малі діаметри мають вищий номінальний тиск, відповідно вищий і випробувальний |
| ПВХ-U DN 65–200 | PN 10 | до 15 бар | Найбільш поширений діапазон. Перевіряйте PN арматури — вона може бути нижчою |
Правило обмеження тиску: випробувальний тиск ніколи не повинен перевищувати 1,5 PN найслабшого елемента в системі. Якщо кульовий кран розрахований на PN 10, а труба — на PN 16, то максимальний випробувальний тиск складає 1,5 × 10 = 15 бар.
Основний нормативний документ для монтажу технологічних трубопроводів. Регламентує загальні вимоги до порядку та умов проведення гідравлічних випробувань.
Технологічні трубопроводиІнструкція з проектування та монтажу трубопроводів з пластмасових труб. Містить специфічні вимоги для полімерних систем, враховуючи особливості матеріалів.
Пластмасові трубопроводиКонкретні параметри випробування — тиск, тривалість, порядок огляду — можуть уточнюватися проектною документацією залежно від призначення системи.
Проект має пріоритетВажливо: нормативні документи встановлюють мінімальні вимоги. Якщо проектна документація передбачає суворіші умови випробування — слід керуватися проектом. Для хімічних трубопроводів, систем під тиском або ліній із небезпечними середовищами завжди звертайтеся до відповідних галузевих норм.
