| Производитель | FIP Spa |
|---|---|
| Давление | 10 бар |
| Рабочая температура | от 0°С до +100°С |
| Материал корпуса | PP-H 100 |
| Уплотнение | EPDM |
| Уплотнение шара | PTFE |
| Область применения | Для транспортировки химически агрессивных сред (кислот, щелочей) при температуре до 100°С |
| Тип присоединения | Сварное раструбное соединение. Соединения с трубами по стандарту EN ISO 15494 |
| Управление | Ручное |
| Дополнительные возможности: | Возможность установки пневмо, электропривода с помощью модульного адаптера Power Quick |
| Страна производства | Италия |
Гарантия от производителя 12 месяцев

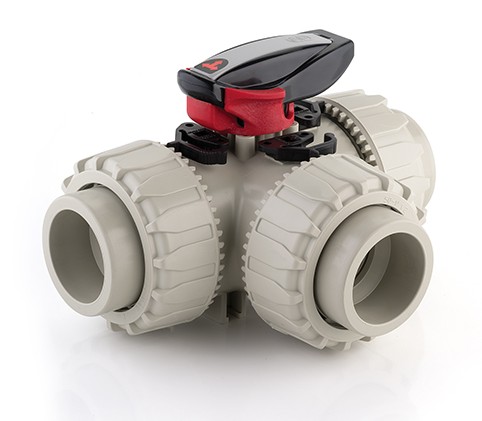

TKDIM. 3-Х ХОДОВОЙ ШАРОВОЙ КРАН ИЗ ПП (ПРОМЫШЛЕННАЯ ВЕРСИЯ) С МУФТОВЫМИ ОКОНЧАНИЯМИ
ДИАПАЗОН ДИАМЕТРОВ d20-63
УПЛОТНЕНИЕ EPDM
Компания FIP разработала шаровой кран промышленного применения из ПП (PP-H 100) TKD DUAL BLOCK®, чтобы создать эталонный стандарт в конструкции полимерных шаровых кранов.
Серия TKD отвечает самым строгим требованиям промышленного применения. Данная модель имеет возможность индивидуальной маркировки. Простота демонтажа позволяет быстро и без использования инструментов заменить уплотнительные кольца и прокладки шара.
Корпус шарового крана PN10 с накидными гайками изготовлен из РР-Н методом литья под давлением с возможностью монтажа приводов.
Требования к испытаниям: соответствуют стандарту ISO 9393.
Мультифункциональная эргономичная рукоятка из высокопрочного ПВХ, оснащенная извлекаемым ключом для регулировки опоры уплотнительных прокладок шара.
Шток управления с улучшенной обработкой поверхности, оснащенный двойной прокладкой с уплотнительным кольцом и диском из PTFE с системой против трения, который ограничивает трение до минимального и позволяет развивать высокий крутящий момент.
Блокиратор рукоятки 0°- 90° SHKD (приобретается как прилагающийся аксессуар), удобно закрываемый при повороте и закрываемый на замок.
Уплотнения из EPDM или FPM.
Шар полнопроходный плавающего типа с улучшенной обработкой поверхности, T-образный или L-образный.
Запатентованное устройство блокировки гаек DUAL BLOCK®, обеспечивающее герметичную затяжку гаек даже в тяжелых условиях эксплуатации, при наличии вибраций или теплового расширения.
Запатентованная система опоры шара SEAT STOP®, которая позволяет выполнять микрорегулировку уплотнений и минимизирует влияние осевого давления.
Габаритные размеры:
| Артікул | d | DN | PN | E | H | H1 | Z | g |
|---|---|---|---|---|---|---|---|---|
| TKDIM020E | 20 | 15 | 10 | 54 | 117 | 80 | 88 | 195 |
| TKDIM025E | 25 | 20 | 10 | 65 | 144 | 100 | 112 | 350 |
| TKDIM032E | 32 | 25 | 10 | 73 | 158 | 110 | 122 | 505 |
| TKDIM040E | 40 | 32 | 10 | 86 | 184 | 131 | 143 | 820 |
| TKDIM050E | 50 | 40 | 10 | 98 | 219 | 148 | 172 | 1070 |
| TKDIM063E | 63 | 50 | 10 | 122 | 267 | 179 | 212 | 2800 |
