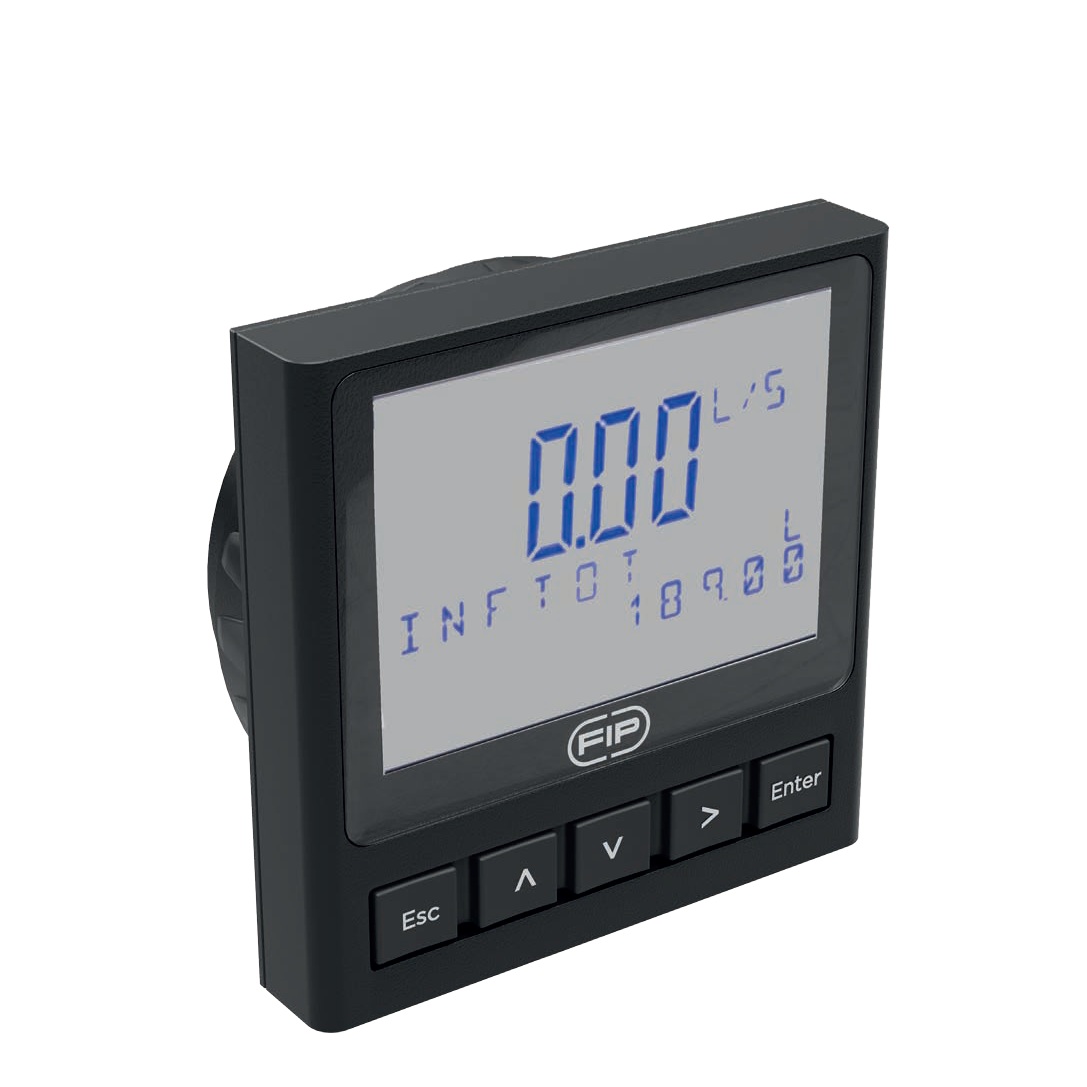

FLS M9.20 — монитор расхода с питанием от батареи: полная автономность без внешнего питания
M9.20 — единственный в линейке FLS монитор, питающийся от встроенной литиевой батареи 3,6 В / 8,5 Ач (тип C). Батарея одновременно питает монитор и датчик расхода. Трансрефлективный 4" дисплей отлично читается при дневном освещении без подсветки. При замене батареи все настройки и данные сохраняются. Иконка предупреждения сигнализирует о необходимости замены. Мастер настройки (Wizard) и калибровка «в линии» — быстрая конфигурация без ошибок. USB-порт для обновления прошивки.
Батарея 3,6 В Li/SOCl₂ · 8,5 Ач · тип C Данные сохраняются при замене батареиДатчики Coil-эффект и Reed-эффект FLSUSB · мастер Wizard · калибровка «в линии»
Автономная работа от батареи
3,6 В
Напряжение
батареи
8,5 Ач
Ёмкость
Li/SOCl₂
<400
Макс. ток
потребления мкА
тип C
Стандартный
размер элемента
Литиевая батарея Li/SOCl₂ обеспечивает длительную автономную работу — одновременно питает монитор и датчик расхода (3,6 В). Сверхнизкое потребление <400 мкА продлевает срок службы батареи. Иконка на дисплее заблаговременно предупреждает о необходимости замены, а прибор автоматически сохраняет все параметры. Стандартный элемент тип C — доступен в любом магазине электроники.
Ключевые преимущества
Полная автономность — без внешнего питания
Единственный монитор FLS на батарейном питании. Установка в любом месте без прокладки кабелей питания. Идеально для труднодоступных точек, полевых установок и мобильного мониторинга.
Данные не теряются при замене батареи
При замене батареи все настройки, параметры калибровки и накопленные данные автоматически сохраняются в энергонезависимой памяти. После установки новой батареи прибор сразу продолжает работу.
Трансрефлективный дисплей — читается на солнце
4" трансрефлективный LCD отлично читается при дневном освещении без подсветки, что дополнительно экономит заряд батареи. Защита передней панели IP65 обеспечивает надёжную работу на улице.
Мастер Wizard + калибровка «в линии»
Мастер первоначальной настройки (Wizard) позволяет быстро и без ошибок сконфигурировать основные параметры. Калибровка «в линии» — выравнивание по эталонному значению без остановки процесса.
10-символьная строка персонализации дисплея
Возможность задать собственный 10-символьный идентификатор точки измерения прямо на дисплее монитора. Удобно при нескольких приборах на объекте — сразу видно какая точка и какая линия.
USB-порт — обновление прошивки без сервиса
USB-порт на задней стенке позволяет обновлять прошивку монитора своими силами. Широкий набор стандартных и индивидуальных сервисов настройки через ПО FIP.
Совместимость с датчиками Coil- и Reed-эффекта FLS
Подключение датчиков FLS с катушечным эффектом (Coil) и Reed-контактом с частотным выходом. Батарея обеспечивает питание датчика 3,6 В — отдельный источник питания для датчика не нужен.
Иконка предупреждения о замене батареи
Монитор автоматически отслеживает состояние батареи и отображает иконку предупреждения задолго до полного разряда. Прибор сохраняет все параметры — замена батареи не приводит к потере настроек.
Варианты монтажа
Монтаж в панель
M9.20.P1
Вставка в вырезанное отверстие щита управления. Стандартный формат.
Монтаж на стену
M9.20.W1
Крепление на стену или поверхность. Без щита управления.
Полевой монтаж
M9.20.01÷12
Монитор встроен в датчик, устанавливается непосредственно в трубопровод.
Технические характеристики
Общие данные
Совместимые датчики
FLS Coil-эффект, FLS Reed-эффект
Дисплей
4", трансрефлективный, без подсветки
Защита
IP65 (передняя панель)
Диапазон частот
0,5–500 Гц
Точность (частота)
0,5%
Обновление дисплея
1 секунда
Корпус
ABS; клавиатура — силиконовая резина
Батарея и питание
Тип батареи
Литиевая Li/SOCl₂, 3,6 В, тип C
Ёмкость батареи
8,5 Ач
Макс. потребление
< 400 мкА
Питание датчика
3,6 В пост. (от батареи)
Сохранение данных
При замене батареи — да
Условия эксплуатации
Рабочая температура
−5°C … +60°C
Темп. хранения
−10°C … +80°C
Относительная влажность
0–95% без конденсации
Стандарты
ISO 9001 / ISO 14001
CE / RoHS / EAC
Области применения
Удалённые системы распределения
Мобильный мониторинг
Ирригация и внесение удобрений
Восстановление водоносных горизонтов
Бассейны и SPA
Системы дозирования жидкостей
Аксессуары и совместимые датчики
FLS Coil-эффект (частотный выход)
Датчики расхода с катушечным эффектом
Крыльчатые датчики расхода FLS с выходом катушечного эффекта (Coil). Питаются непосредственно от батареи монитора M9.20 (3,6 В). Корпуса C-PVC, PVDF, 316L SS. Не требуют отдельного питания.
FLS Reed-эффект
Датчики расхода с Reed-контактом
Датчики расхода FLS на базе Reed-контакта. Особенно удобны для батарейных систем благодаря минимальному энергопотреблению. Полностью совместимы с монитором M9.20.
USB Type-B
Кабель USB для обновления прошивки
Стандартный кабель USB Type-B для подключения к ПК. Обновление прошивки M9.20 без участия сервисного инженера. ПО предоставляется FIP.
Батарея Li/SOCl₂ 3,6 В тип C
Сменная батарея питания
Стандартный литиевый элемент Li/SOCl₂ типоразмера C, 3,6 В, 8,5 Ач. Доступен в магазинах электроники. При замене все настройки монитора сохраняются автоматически.
Стандарты и сертификаты
ISO 9001ISO 14001CERoHSEAC
Коды заказа — M9.20.P1 / M9.20.W1 (панель и стена)
Код
Монтаж
Питание
Вход датчика
Масса, г
M9.20.P1
Панель
Батарея
Расход (частота)
500
M9.20.W1
Стена
Батарея
Расход (частота)
550
Питание от батареи Li/SOCl₂ 3,6 В / 8,5 Ач. Выходы — отсутствуют (только отображение на дисплее)
Коды заказа — M9.20.XX (полевой монтаж, встроенный в трубопровод)
Код
Питание
Вход
Длина
Корпус датчика
Уплотнение
Масса, г
M9.20.01
Батарея
Расход
L0
C-PVC
EPDM
550
M9.20.02
Батарея
Расход
L0
C-PVC
FKM
550
M9.20.03
Батарея
Расход
L1
C-PVC
EPDM
550
M9.20.04
Батарея
Расход
L1
C-PVC
FKM
550
M9.20.05
Батарея
Расход
L0
PVDF
EPDM
550
M9.20.06
Батарея
Расход
L0
PVDF
FKM
550
M9.20.07
Батарея
Расход
L1
PVDF
EPDM
550
M9.20.08
Батарея
Расход
L1
PVDF
FKM
550
M9.20.09
Батарея
Расход
L0
316L SS
EPDM
600
M9.20.10
Батарея
Расход
L0
316L SS
FKM
600
M9.20.11
Батарея
Расход
L1
316L SS
EPDM
600
M9.20.12
Батарея
Расход
L1
316L SS
FKM
600
C-PVC — хлорированный поливинилхлорид · PVDF — поливинилиденфторид · 316L SS — нержавеющая сталь 316L · L0/L1 — варианты строительной длины
