| Производитель | FIP Spa |
|---|---|
| Давление | 10 бар |
| Рабочая температура | от 0°С до +100°С |
| Материал корпуса | PP-H 100 |
| Уплотнение | EPDM |
| Область применения | Для транспортировки химически агрессивных сред (кислот, щелочей) при температуре до 100°С |
| Тип присоединения | Межфланцевое. Фланцы: ISO 7005-1, EN ISO 1452, EN ISO 15493, EN 558-1, DIN 2501, ANSI B.16.5 кл. 150, JIS B 2220. |
| Управление | Пневмопривод - NO нормально открытый |
| Дополнительные возможности: | Возможность установки управляющего соленоидного клапана, датчика концевых положений, электропневматического позиционера |
| Конструктивные особенности: | Корпус привода сделан из специального сплава алюминия для применения в агрессивных средах. |
| Страна производства | Италия |
Гарантия от производителя 12 месяцев
ДИАПАЗОН ДИАМЕТРОВ d50-315
УПЛОТНЕНИЕ EPDM

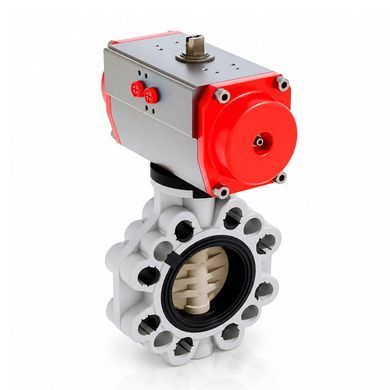

Дисковый затвор из ПП серии FK предназначен для перекрытия и регулирования потока, данная модель специально разработана для работы с водой.
Корпус из полипропилена, армированного стекловолокном (PP-GR), устойчив к УФ-излучению и отличается повышенной механической прочностью.
Диск производятся из PP в соответствии со стандартами ISO 5752 и DIN 3202 .
Реечный пневматический привод, изготовленный в соответствии с уникальной спецификацией FIP: полностью защищен от атмосферной коррозии доступен в версиях двойного действия (ДвД) или простого действия, нормально закрытых (НЗ) или нормально открытых (НО)
Материал штока: нержавеющая сталь AISI 420 в cтандартной комплектации. Нержавеющая сталь AISI 316 под заказ. (см. аксессуары для FE/FK)
Основное уплотнение с двойной функцией: уплотнение и изоляция корпуса затвора от протекающей среды
Крепежные отверстия овальной формы позволяющие выполнить соединение в соответствии с различными международными стандартами; центрирующие вкладыши из ABS в комплекте для облегчения самоцентрирования фланцев и болтов для затворов даиметром до DN 200; затворы DN 250-300 поставляются с отверстиями, соответствующими различным стандартам.
Габаритные размеры:
| Артикул | d | PN | B2 | B4 | E | E1 | H | Z | Amin | Amax | f | kg | обьем привода (л) | |
| FKOMNO050E | 50 | 10 | 60 | 209 | 86 | 155 | 132 | 33 | 99 | 109 | 19 | 2,170 | 0,45 | |
| FKOMNO063E | 63 | 10 | 70 | 215 | 86 | 155 | 147 | 43 | 115 | 125,5 | 19 | 2,350 | 0,45 | |
| FKOMNO075E | 75 | 10 | 80 | 222 | 86 | 155 | 165 | 46 | 128 | 144 | 19 | 2,600 | 0,45 | |
| FKOMNO090E | 90 | 10 | 90 | 253 | 94 | 210 | 185 | 49 | 145 | 160 | 19 | 4,300 | 0,61 | |
| FKOMNO110E | 110 | 10 | 165 | 277 | 104 | 228 | 211 | 56 | 165 | 190 | 19 | 5,950 | 0,98 | |
| FKOMNO140E | 140 | 10 | 246 | 297 | 104 | 228 | 240 | 64 | 204 | 215 | 23 | 6,750 | 0,98 | |
| FKOMNO160E | 160 | 10 | 132 | 325 | 120 | 280 | 268 | 70 | 230 | 242 | 23 | 9,100 | 1,8 | |
| FKOMNO225E | 225 | 10 | 161 | 399 | 134 | 310 | 323 | 71 | 280 | 298 | 23 | 15,200 | 2,8 | |
| FKOMNO250E | 250 | 10 | 210 | 453 | 163 | 390 | 405 | 114 | 335 | 362 | 25,4 | 27,500 | 4,9 | |
| FKOMNO280E | 280 | 10 | 210 | 453 | 163 | 390 | 405 | 114 | 335 | 362 | 25,4 | 27,500 | 4,9 | |
| FKOMNO315E | 315 | 8 | 245 | 510 | 163 | 390 | 475 | 114 | 390 | 432 | 29 | 34,500 | 4,9 |
ПНЕВМАТИЧЕСКИЙ ПРИВОД:
Управляющее давление: 6 бар.
Тип срабатывания:
DA - двухстороннего действия: открытие и закрытие под воздействием воздуха.
Подача воздуха в порт "А" разводит поршни и производит вращение штока
Подача воздуха в порт "В" сводит поршни и производит обратное вращение штока.
SA - одностороннего действия: открытие поз воздействием воздуха, закрытие под воздействием пружины (NC - нормально закрытый, NO - нормально открытый)
Подача воздуха в порт "А" разводит поршни и производит вращение штока
Сброс подающего давления сводит поршни и производит обратное вращение штока.
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ:
визуальный датчик положения
пилотный клапан соленоидного типа 3-5/2 ходовой
- электромеханический,
- бесконтактный PNP (3 провода),
- бесконтактный NAMUR
