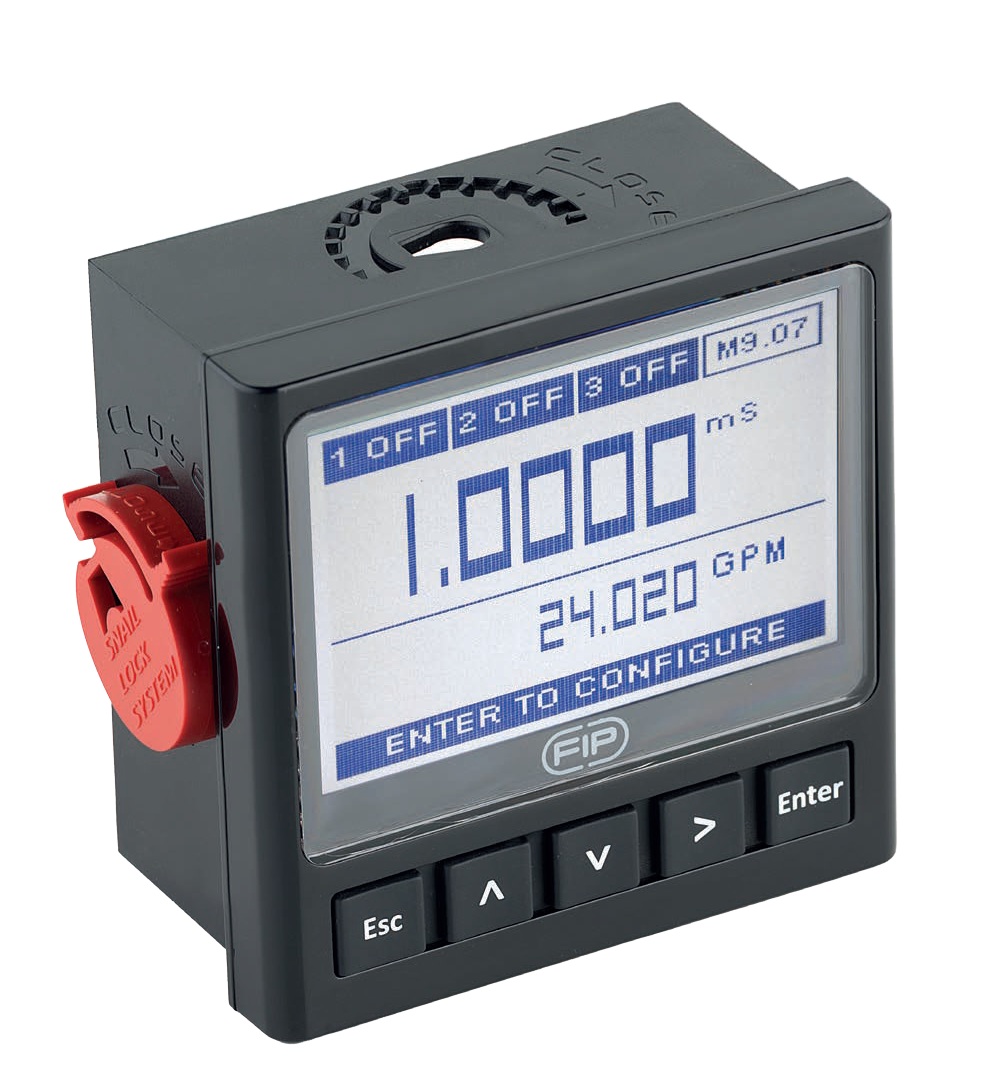

M9.07. Монітор провідності та витрати

В наявності

Артикул: FLS M9.07

Написати відгук

52 520 грн

Замовити швидко

12–24 В

Живлення

−10÷70°C

Температура

IP65

Ступінь захисту

σ + Q

Провідність + Витрата

M9.07 — єдиний прилад у лінійці FLS, який одночасно вимірює три параметри: електропровідність (0,055÷200 000 мкСм/см), витрату (0÷1500 Гц) і температуру. Два окремих аналогових виходи 4-20 мА передають провідність і витрату на зовнішні пристрої. Один прилад — один кабельний ввід — одне місце монтажу. Ідеально для зворотного осмосу, систем пом'якшення і моніторингу промивних вод, де потрібно контролювати одночасно якість і кількість рідини. Snail Lock — захист налаштувань.

Одночасно: провідність + витрата + температура Датчики провідності + Hall-ефект + FLS F6.60 2× 4-20 мА · 2× SSR · 2× механічне реле Один прилад замість двох · Snail Lock · USB

Двопараметрове вимірювання — один прилад

Канал 1 — Електропровідність

0,055 ÷ 200 000

мкСм/см · точність ±2,0% від значення

Вільно встановлювана константа комірки. Відображення у мкСм, мСм, МОм·см або TDS. Температурна компенсація. Вихід LOOP2 на клеми 21–24.

Канал 2 — Витрата

0 ÷ 1500 Гц

частотний вхід · точність 0,5%

Датчики Hall-ефекту або електромагнітний витратомір FLS F6.60. Живлення датчика 5 В / <20 мА, оптоізоляція. Вихід LOOP1 на клеми 21–24.

Параметри, що вимірюються одночасно

Електропровідність

0,055÷200 000 мкСм/см

±2,0% від значення

Витрата

0÷1500 Гц (частота)

0,5% точність

°C

Температура

−50÷+150°C

0,1°C (Pt1000) · 0,5°C (Pt100)

TDS

Мінералізація

мг/л (з каналу σ)

Розрахунок з провідності

Виходи та передача даних

4-20мА×2

2× аналогових виходи

LOOP1 — витрата. LOOP2 — провідність. Ізольовані, регульовані. 800 Ω @ 24 В

SSR × 2

2× твердотільних реле

Витрата: MIN/MAX, імпульс, вікно. Провідність: ON-OFF, частота, імпульс. 50 мА, 24 В

Реле × 2

2× механічних реле SPDT

Витрата: MIN/MAX, імпульс, вікно. Провідність: ON-OFF, частота, імпульс. 5 А/240 В

Digital

Цифровий вхід

+HOLD, −HOLD, +REED, −REED для зовнішньої синхронізації показань

Ключові переваги

Один прилад замість двох — провідність + витрата

M9.07 замінює два окремих прилади (M9.05 + M9.02) одним. Один шафовий відсік, один кабельний ввід, одне джерело живлення. Суттєва економія місця, кабелю та витрат на монтаж.

Одночасне відображення обох параметрів на дисплеї

Великий 4" графічний дисплей показує провідність і витрату одночасно у двох рядках. Не потрібно перемикатися між режимами — оператор бачить повну картину процесу одним поглядом.

2× виходи 4-20 мА — провідність і витрата окремо

LOOP1 передає витрату, LOOP2 — провідність на зовнішні пристрої (ПЛК, SCADA). Два незалежних ізольованих виходи дозволяють контролювати обидва параметри дистанційно одночасно.

Вільно встановлювана константа комірки провідності

Константа клітинки налаштовується вільно — підключення будь-яких 2-електродних датчиків провідності. Відображення у мкСм/см, мСм/см, МОм·см або TDS (мг/л) залежно від потреб.

Сумісність з Hall-ефектом і магметром FLS F6.60

Канал витрати підключає крильчасті датчики FLS з Hall-ефектом (0÷1500 Гц) або електромагнітний витратомір FLS F6.60. Живлення датчика 5 В / <20 мА від монітора, оптоізоляція від петлі.

Незалежні алгоритми виходів для кожного каналу

SSR та реле налаштовуються незалежно для каналу витрати (MIN/MAX, імпульс, вікно) і каналу провідності (ON-OFF, пропорційна частота, тимчасовий імпульс). Повна гнучкість керування процесом.

Snail Lock — фізичний захист налаштувань обох каналів

Червоний поворотний замок Snail Lock блокує доступ до меню налаштувань обох каналів. Захищає параметри калібрування провідності, порогові значення витрати та конфігурацію всіх виходів.

USB-порт та онлайн-допомога для двох каналів

USB-порт для оновлення прошивки без сервісного інженера. Вбудована онлайн-допомога пояснює параметри обох каналів — провідності та витрати. Навчальне ПЗ виключає помилки при налаштуванні.

Технічні характеристики

Канал провідності

Діапазон	0,055÷200 000 мкСм/см
Точність	±2,0% від виміряного значення
Діапазон темп.	−50÷+150°C (Pt100–Pt1000)
Роздільна здатн.	0,1°C (Pt1000); 0,5°C (Pt100)
Константа комірки	Вільно встановлювана
Вихід 4-20 мА	LOOP2 (клеми 21–24)

Канал витрати

Діапазон частот	0÷1500 Гц
Точність	0,5%
Сумісні датчики	Hall-ефект (частота), FLS F6.60
Живлення датчика	5 В пост. / <20 мА (оптоізоляція)
Вихід 4-20 мА	LOOP1 (клеми 21–24)
Вхід датчика витрати	+V, FREQ IN, DIR, GND (кл. 13–16)

Загальні дані

Живлення	12–24 В пост. ±10%, стабілізоване
Споживання	<300 мА
SSR	2×, оптоізол., 50 мА, 24 В, 300 імп/хв
Реле SPDT	2×, 5 А/240 В, 10⁷ мех. операцій
Дисплей	Повний граф. LCD, 3 кольори підсвічення
Захист	IP65 (передня панель)
Роб. температура	−10°C … +70°C
Темп. зберігання	−30°C … +80°C

Сфери застосування

Зворотний осмос — якість і витрата пермеату

Системи пом'якшення та фільтрації

Хімічна промисловість та водопідготовка

Виробництво деміналізованої води

Моніторинг охолоджувальної води

Промислові стічні води та рекуперація

Сумісні датчики та аксесуари

FLS датчики провідності (2-електродні)

Кондуктометричні датчики для каналу σ

Будь-які 2-електродні датчики провідності FLS. Константа комірки налаштовується вільно. Клеми +IN, REF (25–26) і Pt100/Pt1000 (27–30) на задній панелі M9.07.

FLS F3.00 / F3.20 / FLS F6.60

Датчики витрати для каналу Q

Крильчасті датчики Hall-ефекту (F3.00/F3.20) або електромагнітний витратомір (F6.60). Клеми +V, FREQ IN, DIR, GND (13–16). Живлення датчика 5 В від монітора.

Pt100 / Pt1000

Датчики температури

Для автоматичної температурної компенсації провідності. Pt1000 — точність 0,1°C, Pt100 — 0,5°C. Клеми 27–30 на задній панелі. Діапазон −50÷+150°C.

USB Type-B

Кабель USB для оновлення прошивки

Стандартний кабель USB Type-B. Оновлення прошивки M9.07 без участі сервісного інженера. ПЗ FIP для налаштування обох вимірювальних каналів.

Стандарти та сертифікати

ISO 9001 ISO 14001 CE RoHS EAC

Коди замовлення — M9.07.P1 / M9.07.WX

Код	Монтаж	Живлення	Технологія	Вхід датчика	Виходи	Маса, г
M9.07.P1	Панель	12–24 В пост.	3/4 дроти	Провідність + Температура + Витрата (частота)	2×(4-20мА), 2×SSR, 2×реле	550
M9.07.W1	Стіна	12–24 В пост.	3/4 дроти	Провідність + Температура + Витрата (частота)	2×(4-20мА), 2×SSR, 2×реле	650
M9.07.W2	Стіна	110–230 В перем.	3/4 дроти	Провідність + Температура + Витрата (частота)	2×(4-20мА), 2×SSR, 2×реле	750

S.S.R. — твердотільне реле · реле — механічне реле SPDT · M9.07 не має польового виконання (лише панель/стіна) · LOOP1 — витрата · LOOP2 — провідність
