Easyfit — запатентований механізм монтажу без інструментів PowerQuick — прямий монтаж приводу без адаптераTrue Union — радіальний демонтаж без зупинки трубопроводуDIN 43650 · ISO M20 · ISO 5211PVC-U / PVC-C корпус · FIP + Giugiaro Design
Варіанти напруги живлення
12V
DC
За запитом · IP66
24V
AC/DC
Стандарт · IP65
90–240V
AC
Стандарт · IP65
DN 65 (d75)
Живлення
*12V DC / 24V / 90–240V
Потужність
15 / 15 / 15 Вт
Час роботи
11 / 12 / 13 с
IEC34 режим
50% / 30% / 30%
Захист IP
IP66 / IP65 / IP65
DN 80 (d90)
Живлення
*12V DC / 24V / 90–240V
Потужність
45 / 45 / 45 Вт
Час роботи
11 / 12 / 13 с
IEC34 режим
50% / 30% / 30%
Захист IP
IP66 / IP65 / IP65
DN 100 (d110)
Живлення
*12V DC / 24V / 90–240V
Потужність
45 / 45 / 45 Вт
Час роботи
12 / 13 / 15 с
IEC34 режим
50% / 30% / 30%
Захист IP
IP66 / IP65 / IP65
✓ Стандартне оснащення (входить у комплект)
Ручне аварійне дублювання (ручне керування)
Візуальний індикатор положення
2 налаштовуваних кінцевих вимикачі FC1/FC2 (5А)
Обмежувач крутного моменту (Polyswitch)
Антиконденсатний нагрівач (12V DC)
Живлення: DIN 43650 · кінц. вимикачі: ISO M20

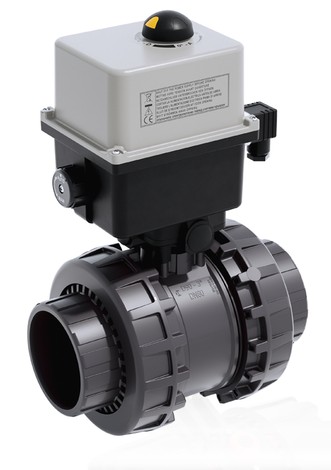

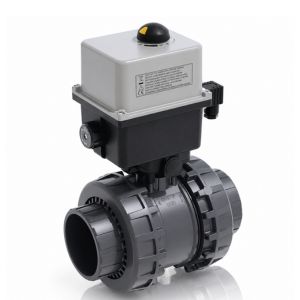

VXE/CE — двохходовий кульовий кран True Union Easyfit з електроприводом для великих діаметрів DN 65–100 (d75–110). Спроєктований FIP Spa спільно з Giugiaro Design. Привод монтується напряму через модуль PowerQuick (PP-GR) без адаптерів. Корпус PN16 — PVC-U або PVC-C. Металеві деталі: нерж. сталь 304L або сталь з луженням. Робочий тиск — 6 бар (PN10 за запитом).
Варіанти ущільнень
EPDM
Вода, питна вода, харчові продукти, слабкі кислоти та луги, NaOCl, загальне хімічне застосування
Базовий вибір · Код: ...E
FPM (Viton)
Агресивні хімічні середовища, концентровані кислоти, органічні розчинники та вуглеводні
Інноваційна система швидкого відкидання ручки дозволяє обертати накидну гайку та регулювати носій сідла кулі під час монтажу — без додаткових інструментів.
PowerQuick — прямий монтаж приводу без адаптерів
Модуль з технополімеру PP-GR монтується безпосередньо на корпус крана. З'єднання ISO 5211. Повна взаємозамінність VXE/CE та VXE/CP.
True Union — радіальний демонтаж без зупинки
Швидка заміна O-ring і посадки кулі без потреби в інструментах. Можливість демонтажу нижньої ділянки труби при закритому клапані.
Подвійний O-Ring штока + PTFE антифрикційний диск
Шток ЧПУ-обробки. Подвійне ущільнення гарантує герметичність. PTFE-диск мінімізує тертя і забезпечує відмінний крутний момент.
Повнопрохідна куля з покращеною поверхнею
Плаваюча куля виготовлена на ЧПУ з точними допусками. Мінімальні втрати тиску у відкритому положенні. Kv100: DN65→5000, DN80→7000, DN100→9400 л/хв.
Стандартне оснащення привода — повний комплект
Ручне дублювання, індикатор положення, 2 кінцевих вимикачі FC1/FC2 (5А), Polyswitch обмежувач моменту. DIN 43650 + ISO M20 підключення.
Вбудована основа кріплення — різьбові вставки
Вставки з нержавіючої сталі безпосередньо в корпусі крана. Надійна фіксація без додаткових кронштейнів при вібраціях і динамічних навантаженнях.
Відповідність PED 2014/68/EC та ISO 9393
Корпус PN16 (True Union) виготовлено з PVC-C згідно з Директивою ЄС про обладнання, що працює під тиском. Тестові вимоги ISO 9393.
Коефіцієнт пропускної здатності Kv100 (л/хв при ΔP=1 бар, вентиль повністю відкритий)
DN 65
5 000
л/хв
DN 80
7 000
л/хв
DN 100
9 400
л/хв
Аксесуари привода — опції замовлення
Позиціонер 4–20 мА / 0–10V DC
Плата позиціонера
Пропорційне управління положенням крана. Встановлюється всередині привода.
Fail Safe Unit
Аварійний модуль
При відключенні живлення переводить клапан у задане безпечне положення. Конденсаторний блок.
Антиконденсатний нагрівач
Елемент обігріву
Запобігає конденсату всередині корпусу привода при роботі в умовах перепадів температур.
Аналоговий сигнал зворотнього зв'язку 4–20 мА + додаткова пара кінцевих вимикачів.
IP68 / ATEX II 2GD EEx d IIB T6
Спеціальні виконання
Підвищений захист IP68 або вибухозахищене ATEX. CEI34 50% режим. Замовляються за запитом.
Типи підключення — програма постачання
VXEIV/CE — Клейове метрика
Гніздові закінчення для клейового зварювання, метрична серія ISO. PVC-U та PVC-C
VXEIVEM…E/F (90-240V) · VXEIVEL…E/F (24V)
VXEFV/CE — Різьбове BSP
Гніздові закінчення з різьбою BSP (газовий циліндр). 2½″, 3″, 4″. PVC-U
VXEFVEM…E/F (90-240V) · VXEFVEL…E/F (24V)
VXEJV/CE — Клейове JIS
Гніздові закінчення для клейового зварювання, серія JIS. PVC-U
VXEJVEM…E/F (90-240V) · VXEJVEL…E/F (24V)
VXEBEV/CE — Зварне PE100
Штирьові закінчення PE100 SDR 11 для стикового або електромуфтового зварювання (CVDE)
VXEBEVEM…E/F (90-240V) · VXEBEVEL…E/F (24V)
VXEIC/CE — Клейове метрика PVC-C
Гніздові закінчення для клейового зварювання, метрична серія ISO. Корпус PVC-C
VXEICEM…E/F (90-240V) · VXEICEL…E/F (24V)
VXEFC/CE — Різьбове BSP PVC-C
Гніздові закінчення з різьбою BSP. Корпус PVC-C. 2½″, 3″, 4″
VXEFCEM…E/F (90-240V) · VXEFCEL…E/F (24V)
Сфери застосування
Водопідготовка та водоочистка
Кислоти, луги та хімічна пром.
Питна вода та харчова пром.
Гальваніка та обробка поверхонь
Промислова автоматизація
Системи дозування та керування
Стандарти та сертифікати
ISO 9393EN ISO 16135EN ISO 1452EN ISO 15493ISO 5211DIN 3337PED 2014/68/ECEMC 2004/108/CELVD 2006/95/CEMachinery 2006/42/CER.O.H.S. 2011/65/CEDVS 2204 / DVS 2221UNI 11242IP65 / IP66
Габаритні розміри — VXEIV/CE 90–240V AC (клейове ISO метрика, PVC-U, EPDM)
Артикул
d (мм)
DN
*PN
E
H
H₁
H₂
L
Z
г
VXEIVEM075E
75
65
6
157
211
82
187
44
123
3 750
VXEIVEM090E
90
80
6
174
248
93
202
51
146
6 232
VXEIVEM110E
110
100
6
212
283
93
202
61
161
8 614
Загальні зовнішні розміри VXE/CE (однакові для всіх виконань PVC-U)
DN
B (ширина з приводом, мм)
E₁ (глибина, мм)
65
281
92
80
312
128
100
332
128
* PN6 стандартно, PN10 за запитом. E — відстань між торцями патрубків (мм); H — загальна висота з приводом (мм); H₁ — висота корпусу без приводу від осі труби; H₂ — висота корпусу без приводу від торця патрубка; L — вставний розмір (мм); Z — монтажна довжина між гайками (мм); г — маса у грамах. Суфікс EM = 90–240V AC; EL = 24V AC/DC. FKM-версії: суфікс F замість E. Версія 24V для VXEFV, VXEJV, VXEBEV, VXEIC, VXEFC — аналогічні артикули з суфіксом EL. Виконання з різьбою BSP для PVC-C (VXEFC/CE) — уточнюйте в каталозі FIP.
