Для транспортування сильно агресивних середовищ (кислот, лугів, гіпохлориту натрію) при температурі не вище 100 C
Тип приєднання
Гладкі муфтові закінчення під клеєве з'єднання EN ISO 15493, ASTM F 439
Управління
Ручне
Додаткові можливості:

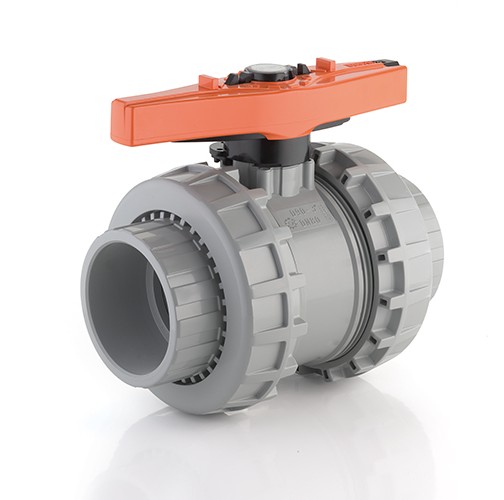

Можливість встановлення пневмо, електричного приводу за допомогою модульного адаптера Купити Кульові крани з ХПВХ хімічно стійкі, клейові з розбірними муфтовими з'єднаннями, FIP
Серія великих діаметрів з рукояткою Easyfit® — розроблена спільно з Giugiaro Design. Рукоятка одночасно є інструментом для затяжки накидних гайок (вкладиш перевертається і фіксується на зовнішньому профілі гайки). Серійна система ідентифікації Labelling System (модуль LCE040). Корпус зі стандартним фланцем ISO 5211 для модуля Power Quick Easyfit.
Максимальна робоча температура: 60°C (на відміну від серії VKD, обмежена до 60°C)
EASYFIT® — запатентована система зубчастої затяжки накидних гайок
Т-подібна рукоятка знімається з центральної втулки та використовується як ключ: вкладиш перевертається і фіксується на зовнішньому профілі гайки, забезпечуючи контрольовану затяжку без спеціальних інструментів. Один оберот = правильна затяжка. Шток оснащений антифрикційним диском PTFE для зменшення тертя та підвищення крутного моменту.
ХПВХ PN16 — підвищена хімічна стійкість, розроблено спільно з Giugiaro Design Сумісний з питною водою та харчовою промисловістюХолодне склеювання · різьба BSP · різьба NPT
Матеріали ущільнень
EPDM
Вода, питна вода, харчові продукти, слабкі кислоти та луги. Відповідно до чинних нормативів.
Сідло кулі + антифрикційний диск штока. Мікрорегулювання через рукоятку Easyfit без демонтажу.
Сідло кулі · Серійно
Ключові переваги
Easyfit® — затяжка гайок рукояткою без інструментів
Т-подібна рукоятка знімається з втулки та перетворюється на ключ для затяжки накидних гайок. Вкладиш ідеально сідає на зовнішній профіль гайки — правильний момент без ризику пошкодження.
Повнопрохідна куля ХПВХ — висока чистота поверхні
Механічно оброблена куля ХПВХ з полірованою поверхнею. Плавне обертання та тривала герметичність. Антифрикційний диск PTFE на штоку знижує тертя і підвищує крутний момент.
Швидкий демонтаж без інструментів
Відгвинчування гаек рукояткою. Опора сідла (поз. 11) знімається двома виступами рукоятки поворотом проти годинникової стрілки. Заміна кулі, PTFE-сідла та ущільнень без відключення трубопроводу.
Система ідентифікації Labelling System (LCE/LSE)
Серійний модуль LCE040: прозора заглушка + пластинка для індивідуального маркування. Позначення середовища, функції крана, дати монтажу. ПЗ LSE040 для покрокового друку.
Готовність до автоматизації — Power Quick Easyfit ISO 5211
Стандартний фланець ISO 5211 на корпусі для модуля Power Quick Easyfit (PQE090/PQE110). Встановлення пневматичного або електричного приводу без демонтажу крана з трубопроводу.
Блокування положення відкрито/закрито з навісним замком
Серійна система блокування положення відкрито/закрито. Можливість встановлення навісного замка для захисту від несанкціонованого доступу. Встановлення в будь-якому положенні.
Коефіцієнт пропускної здатності Kv100 (л/хв при ΔP=1 бар, повністю відкритий)
DN 65 · d75
5 000
л/хв
DN 80 · d90
7 000
л/хв
DN 100 · d110
9 400
л/хв
Крутний момент при максимальному робочому тиску (Нм)
DN 65 · d75
PN 6 / PN 10 / PN 16
≈10 Нм≈15 Нм≈22 Нм
DN 80 · d90
PN 6 / PN 10 / PN 16
≈15 Нм≈22 Нм≈32 Нм
DN 100 · d110
PN 6 / PN 10 / PN 16
≈22 Нм≈40 Нм≈53 Нм
* Орієнтовні значення за діаграмою FIP · При виборі приводу враховуйте значення PN 16
Типи з'єднань
Холодне склеювання (метрика)
Гладкі муфтові закінчення, метричний стандарт
VXEIC · d75÷110
Різьба BSP
Внутрішня різьба BSP (ISO 228-1) 2½″÷4″
VXEFC · 2½″÷4″
Різьба NPT
Внутрішня різьба NPT (ASTM F 437) 2½″÷4″
VXENC · 2½″÷4″
Сфери застосування
Питна вода та водопідготовка
Кислоти, луги та хімічна промисловість
Харчова промисловість
Гальваніка та обробка поверхонь
Дезінфекція та гіпохлорит натрію
Промислові ХПВХ трубопроводи великого діаметра
Аксесуари
PQE090 / PQE110
Power Quick Easyfit — адаптер для приводів (PP-GR)
Встановлення пневматичного або електричного приводу з адаптером PP-GR, фланець ISO 5211. PQE090 — d75÷90 (F05×6,5 / F07×8,5), PQE110 — d110 (F05×6,5 / F07×8,5).
CVDE11075 · CVDE11090VXE · CVDE11110VXE
Подовжені патрубки ПЕ100 SDR11 PN16
Для стикового або електрозварного з'єднання. d75 — L=111, d90 — L=118, d110 — L=127 мм. Інтеграція в системи з трубами ПЕ100.
PSE090 / PSE110 (ISO) · PSE300 / PSE400 (ASTM-BS)
Подовжувач штока PSE
Для монтажу крана в обмеженому просторі. A=76 мм, A₁=63 мм для d75÷90; B мін: 364÷371 мм (DN65÷80), 433 мм (DN100).
LCE040 · LSE040
Система ідентифікації LCE / LSE
Модуль LCE040: прозора заглушка + пластинка для індивідуального маркування (серійно). Набір LSE040: аркуші наклейок + ПЗ для покрокового друку — для всіх DN 65÷100.
Стандарти та сертифікати
ISO 9393EN ISO 16135EN ISO 15493ASTM F 439ASTM F 441ASTM F 437ISO 5211ISO 228-1DVS 2204DVS 2221UNI 11242Питна водаХарчові продукти

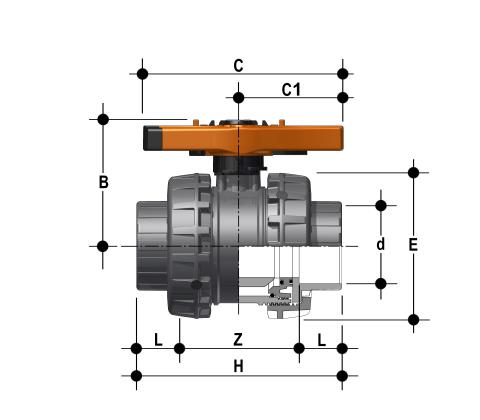

Габаритні розміри — VXEIC (холодне склеювання · метрична серія)
Артикул fpm
d
DN
PN
B
C
C₁
E
H
L
Z
g
VXEIC075F
75
65
16
142
214
115
157
211
44
123
2 998
VXEIC090F
90
80
16
151
239
126
174
248
51
146
3 741
VXEIC110F
110
100
16
174,5
270
145
212
283
61
161
6 337
B — ширина корпусу · C — повна довжина · C₁ — відстань між торцями закінчень · E — зовнішній діаметр патрубка · H — висота · L — глибина склейки · Z — монтажна відстань · g — маса, г
