Гравітаційний поршень із плоским ущільненням автоматично перекриває зворотний потік. Противага забезпечує надійну роботу з середовищами підвищеної густини (до 1,20 г/см³).
Жодна металева деталь не контактує із середовищем
Корпус, поршень та кришка — повністю з PP-H. Сумісний з питною водою та харчовими продуктами відповідно до чинних нормативів.
Мінімальні втрати тиску · Мале протитиск для герметизації
Від 0,008 бар (DN 15) до 0,022 бар (DN 50–80) для повної герметизації. Мінімальний перепад для відкриття — від 150 мм вод. ст. (DN 15) до 350 мм вод. ст. (DN 20÷80).
Обслуговування без демонтажу корпусу
Заміна поршня та ущільнень — простим відгвинчуванням кришки. Корпус залишається в трубопроводі. DN 15÷50: гайка з розрізним кільцем. DN 65÷80: кришка вкручується безпосередньо.

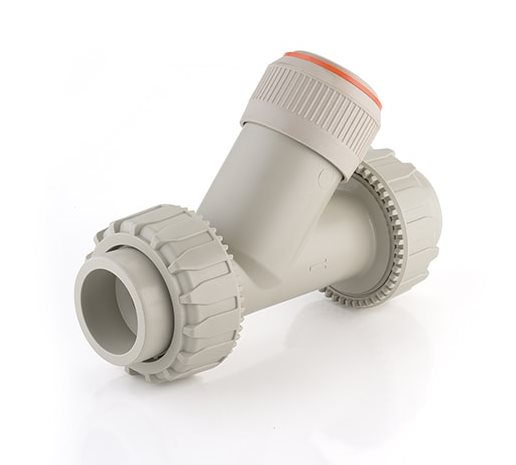

Корпус типу «кут» (45°) дозволяє вбудовувати клапан без додаткових відводів у місцях повороту трубопроводу. Стрілка на корпусі вказує напрям потоку.
Вимоги до монтажу
Обов'язкова орієнтація кришки ВГОРУ. Клапан допускає монтаж як у вертикальному, так і в горизонтальному положенні. Проте кришка (3) завжди повинна бути звернена вгору, оскільки поршень працює під дією сили тяжіння. При вертикальному монтажі та клейовому з'єднанні стежити, щоб клей не потрапив у корпус і не пошкодив гніздо ущільнення. Забороняється випробовувати полімерні трубопроводи стисненим повітрям або газами.
Мінімальний тиск — дані по типорозмірах
Мінімальне протитиск для повної герметизації (бар)
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
DN 65
DN 80
0,008
0,009
0,014
0,017
0,018
0,021
0,022
0,022
Мінімальний перепад для відкриття клапана (мм вод. ст.)
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50
DN 65
DN 80
150
200
350
350
350
350
350
350
* Дані наведено для ущільнень без ознак зносу
Коефіцієнт пропускної здатності Kv100 (л/хв при ΔP=1 бар, повністю відкритий)
DN 15
110
л/хв
DN 20
205
л/хв
DN 25
375
л/хв
DN 32
560
л/хв
DN 40
835
л/хв
DN 50
1 300
л/хв
DN 65
1 950
л/хв
DN 80
2 600
л/хв
Виконання та типи приєднання
VRUIM
Розбірні муфтові окончання · враструб · метрична серія
DN 15÷50 · PN 10 · d 20÷63 · Рис. A
VRIM
Нерозбірні муфтові окончання · враструб · метрична серія
