Артикул |
d |
DN |
PN |
B |
B1 |
C |
C1 |
F |
f |
H |
H1 |
Sp |
U |
g |
VKDOV075E |
75 |
65 |
16 |
164 |
87 |
327 |
175 |
145 |
17 |
290 |
133 |
21 |
4 |
6610 |
VKDOV090E |
90 |
80 |
16 |
177 |
105 |
327 |
272 |
160 |
17 |
310 |
149 |
21,5 |
8 |
9330 |
VKDOV110E |
110 |
100 |
16 |
195 |
129 |
385 |
330 |
180 |
17 |
350 |
167 |
21,5 |
8 |
13815 |
|

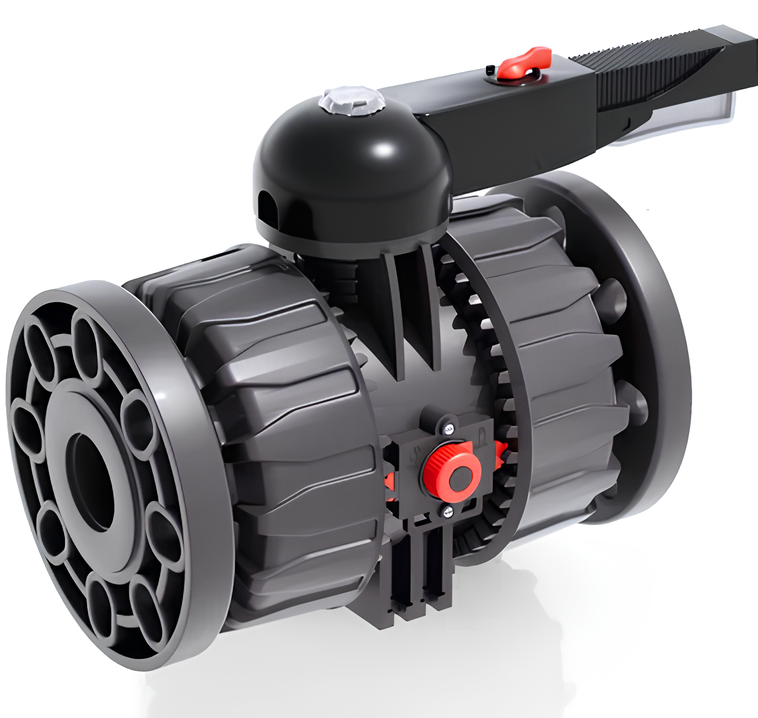

Конструкція кульового крану з ПВХ: |
1-1a - Заглушка захисна прозора (ПВХ - 1)
1b - Пластинка-підкладка для етикетки (ПВХ - 1)
1c - Кільце ущільнювача (бутадіенакрилонітрильний каучук - 1)
2 - Рукоятка (високоміцний ПВХ - 1)
3- Гвинт (нерж. сталь - 1)
4 - Стопорна шайба
(нерж. сталь - 1)
5- Сідло кулі (PTFE - 2)*
6 - Куля (ПВХ - 1)
7 - Корпус (ПВХ-1)
8 - Ущільнення сідла кулі 5 (EPDM-FPM - 2)*
9 - Радіальне ущільнення опори сідла (EPDM-FPM - 1)*
10- Торцеве ущільнення (EPDM-FPM - 2)*
11 - Гвинт (нерж. сталь - 2)
12 - Закінчення (ПВХ - 2)
13 - Гайка (ПВХ-2)
14 - Стопорна шайба (нерж. сталь - 2)
15 - Гайка (нерж. сталь - 2)
16 - Опора прокладки кулі (ПВХ - 1)
17 - Кільце стопорне (ПВХ - 1)
18 - Кільце ущільнювача штоків управління (EPDM-FPM - 4)*
19 - Шайба із системою проти тертя (PTFE - 2)*
20 - Шток керування верхній (ПВХ/нерж. сталь - 1)
21 - Шток керування нижній (ПВХ - 1)
22 - Диск (PP-GR - 1)
23 - Захисний ковпачок (ПЕ-2)
24 - Індикатор положення (PA - 1)
25 - DUAL BLOCK® (PP-GR + розл. - 1)
30 - Вставка для монтажу (латунь - 2)**
31 - Майданчик для системи автоматизації (PP-GR - 1)**
