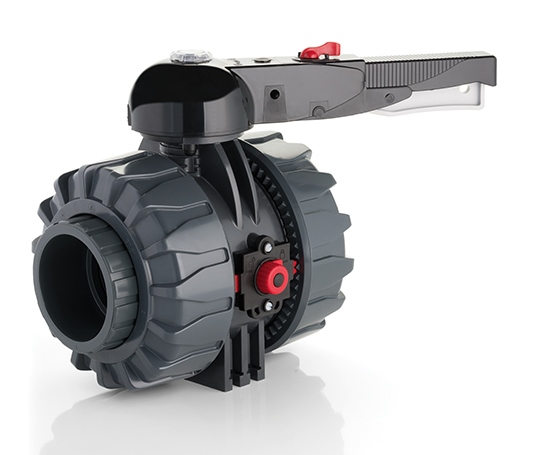

VKDIV. КУЛЬОВИЙ КРАН (ПРОМИСЛОВА ВЕРСІЯ) З МУФТОВИМИ ЗАКІНЧЕННЯМИ
ДІАПАЗОН ДІАМЕТРІВ d75-110
УЩІЛЬНЕННЯ EPDM
Компанія FIP розробила кульовий кран з ПВХ промислового застосування VKD DUAL BLOCK®, щоб створити еталонний стандарт в конструкції полімерних кульових кранів.
Серія VKD відповідає найстрогішим вимогам промислового застосування. Ця модель має можливість індивідуальної маркіровки.
Простота демонтажу дозволяє швидко і без використання інструментів замінити кільця ущільнювачів і прокладення кулі.
Корпус кульового крану c накидними гайками, розрахований на PN16, зроблений методом литва під тиском з ПВХ, на корпусі вже передбачена можливість установки приводів. Вимоги до випробувань: відповідно до стандарту ISO 9393.
Шток керування з покращеною обробкою поверхні, оснащений подвійною прокладкою з кільцем ущільнювача і диском з PTFE з системою проти тертя, який обмежує тертя до мінімального і дозволяє розвивати високий крутний момент
Мультифункціональна ергономічна рукоятка з високоміцного ПВХ, з можливістю швидкого повороту, з блокуванням та 10-позиційним регулюванням. Можливість заблокувати обертання установкою навісного замку.
Запатентований пристрій блокування гайок DUAL BLOCK®, що забезпечує герметичну затягування гайок навіть у важких умовах експлуатації, за наявності вібрацій або теплового розширення.
Габаритні розміри:
| Артікул |
d |
DN |
PN |
B |
B1 |
C |
C1 |
E |
H |
H1 |
L |
Z |
g |
| VKDIV075E |
75 |
65 |
16 |
164 |
87 |
225 |
175 |
164 |
235 |
133 |
44 |
147 |
4380 |
| VKDIV090E |
90 |
80 |
16 |
177 |
105 |
327 |
272 |
203 |
270 |
149 |
51 |
168 |
7200 |
| VKDIV110E |
110 |
100 |
16 |
195 |
129 |
385 |
330 |
238 |
308 |
167 |
61 |
186 |
11141 |
