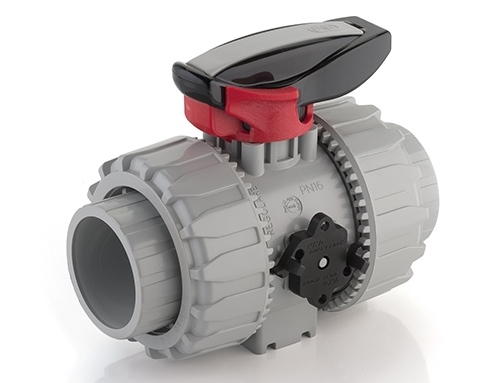

Компанія FIP розробила кульовий кран з ХПВХ промислового застосування VKD DUAL BLOCK®, щоб створити еталонний стандарт в конструкції полімерних кульових кранів.
Кульовий кран із ХПВХ (Corzan) серії VKD застосовуються в промисловості для транспортування сильноагресивних середовищ (див. таблицю хімічної стійкості) при робочій температурі до 100°С.
Матеріал ХПВХ відрізняється високою хімічною стійкістю до впливу багатьох хімічних сполук, включаючи ряд кислот, лугів, спиртів і поверхнево-активних речовин.
Серія VKD відповідає найстрогішим вимогам промислового застосування. Ця модель має можливість індивідуальної маркіровки. Простота демонтажу дозволяє швидко і без використання інструментів замінити кільця ущільнювачів і прокладення кулі. Корпус кульового крану c накидними гайками, розрахований на PN16, зроблений методом литва під тиском з ХПВХ (Corzan), на корпусі вже передбачена можливість установки приводів. Вимоги до випробувань: відповідно до стандарту ISO 9393.
Мультифункціональна ергономічна рукоятка з високоміцного ПВХ, оснащена ключом для регулювання опори ущільнювальних прокладок кулі.
Ущільнення із FPM.
Шток управління з покращеною обробкою поверхні, оснащений подвійною прокладкою з кільцем ущільнювача і диском з PTFE з системою проти тертя, який обмежує тертя до мінімального і дозволяє розвивати високий крутний момент
Блокатор рукоятки 0°- 90° SHKD (придбаний як аксесуар), що зручно закривається при повороті і закривається на замок.
Запатентований пристрій блокування гайок DUAL BLOCK®, що забезпечує герметичну затягування гайок навіть у важких умовах експлуатації, за наявності вібрацій або теплового розширення.
Запатентована система опори кулі SEAT STOP®, яка дозволяє виконувати мікрорегулювання ущільнень та мінімізує вплив осьового тиску.

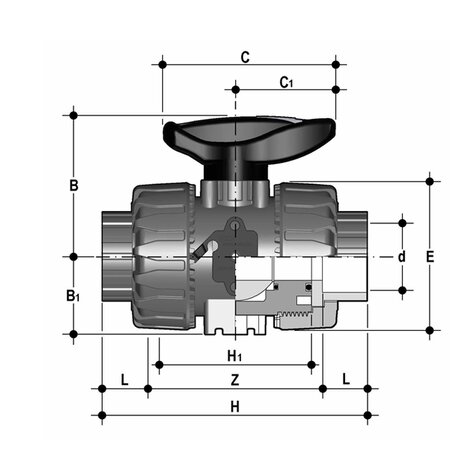

Габаритні розміри:
| Артикул |
d |
DN |
PN |
B |
B1 |
C |
C1 |
E |
H |
H1 |
L |
Z |
g |
| VKDIC016F |
16 |
10 |
16 |
54 |
29 |
67 |
40 |
54 |
103 |
65 |
14 |
75 |
234 |
| VKDIC020F |
20 |
15 |
16 |
54 |
29 |
67 |
40 |
54 |
103 |
65 |
16 |
71 |
223 |
| VKDIC025F |
25 |
20 |
16 |
65 |
34,5 |
85 |
49 |
65 |
115 |
70 |
19 |
77 |
358 |
| VKDIC032F |
32 |
25 |
16 |
69,5 |
39 |
85 |
49 |
73 |
128 |
78 |
22 |
84 |
476 |
| VKDIC040F |
40 |
32 |
16 |
82,5 |
46 |
108 |
64 |
86 |
146 |
88 |
26 |
94 |
753 |
| VKDIC050F |
50 |
40 |
16 |
89 |
52 |
108 |
64 |
98 |
164 |
93 |
31 |
102 |
1007 |
| VKDIC063F |
63 |
50 |
16 |
108 |
62 |
134 |
76 |
122 |
199 |
111 |
38 |
123 |
1717 |
| |
Конструкция шарового крана из ХПВХ: |
1 - Ключ-вставка (ПВХ - 1)
2 - Рукоятка (высокопрочный ПВХ - 1)
3 - Уплотнение штока (EPDM-FPM - 2)*
4 - Шток (ХПВХ - 1)
5 - Седло шара (PTFE - 2)*
6 - Шар (ХПВХ - 1)
7 - Корпус (ХПВХ - 1)
8 - Уплотнение седла шара 5 (EPDM-FPM - 2)*
9 - Радиальное уплотнение опоры седла (EPDM-FPM - 1)*
10 - Торцевое уплотнение (EPDM-FPM - 2)*
11 - Опора седла шара (ХПВХ - 1)
12 - Окончание (ХПВХ - 2)
13 - Гайка (ХПВХ - 2)
14 - Пружина (нерж. сталь* - 1)
15 - Блокиратор (PP-GR - 1)**
16 - Фиксатор DualBlock* (POM - 1)
