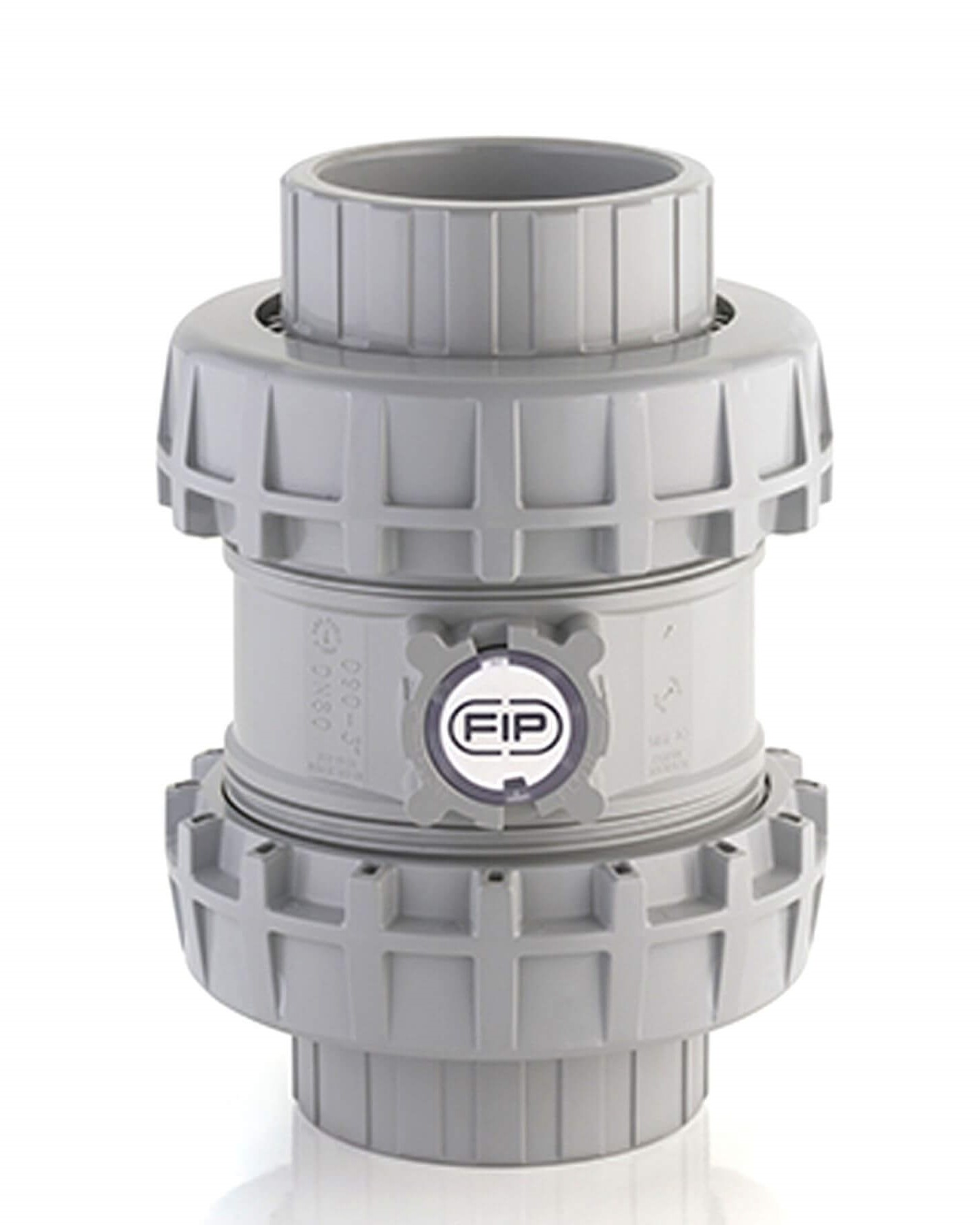

Зворотний кульовий клапан SSE Easyfit DN 65÷100 — розроблений спільно з Giugiaro Design
Клапан серії SSE DN 65÷100 повністю взаємозамінний з кульовими кранами VXE DN 65÷110 завдяки однаковій будівельній довжині. Гайки із зубчастим профілем Easyfit затягуються спеціальною рукояткою HSVXE або набором Easytorque без додаткових ключів. Система маркування Labelling System (модуль LCE) входить у стандартне комплектування. Корпус із ХПВХ, виготовлений литтям під тиском, підтверджений за ISO 9393.
ХПВХ PN16 · взаємозамінний з VXE DN 65÷110 Сумісний з питною водою та харчовою промисловістюХолодне склеювання (метрична серія та ASTM)Пружина: AISI 316 · A316/PTFE
Матеріали пружини
Нерж. сталь AISI 316
Стандартна пружина для широкого діапазону хімічних середовищ. Питна вода, слабкі кислоти, луги, сольові розчини. Для всіх DN 65÷100.
Серійно · всі DN
A316 з покриттям PTFE
Максимальна хімічна інертність пружини. Покриття PTFE захищає від контакту з агресивними середовищами та кислотами.
Опція · всі DN
Нерж. сталь Hastelloy® C276
Підвищена стійкість до сильних окислювальних кислот, хлоридних та агресивних промислових середовищ.
Вертикальний монтаж (потік вгору) — переважний. Горизонтальний — при мінімальному перепаді тисків 0,2 бар. Бездоганне ущільнення навіть при низькому зворотному тиску від 0,08 бар.
Повна взаємозамінність з VXE DN 65÷110
Однакова будівельна довжина. Заміна кульового крана на зворотний без переробки трубопроводу. Підтверджено за EN ISO 16135 та EN ISO 15493.
Easyfit — затяжка гайок рукояткою HSVXE
Зубчастий профіль гайки Easyfit: рукоятка HSVXE або набір Easytorque забезпечують контрольований момент затяжки без ризику пошкодити гайку.
Безшумна робота при вібраціях та пульсації
Ідеальне ущільнення навіть при сильних вібраціях і пульсації середовищ. Заблокований держак сідла кулі забезпечує безпечне обслуговування.
Матеріал ХПВХ — широкий діапазон середовищ
Корпус, куля та сідло з ХПВХ: від солоної води до агресивних кислот. Підтверджена відповідність нормативам харчової безпеки та питної води.
Система ідентифікації Labelling System (LCE/LSE)
Серійний модуль LCE: прозора заглушка + пластинка для маркування. Набір LSE063 для друку індивідуальних етикеток із торговими знаками, серійними номерами або інструкціями.
Коефіцієнт пропускної здатності Kv100 (л/хв при ΔP=1 бар, повністю відкритий)
DN 65 (d75)
2 586
л/хв
DN 80 (d90)
3 444
л/хв
DN 100 (d110)
5 093
л/хв
Мінімальний тиск герметизації клапана (бар)
DN 65 (d75)
0,08
DN 80 (d90)
0,08
DN 100 (d110)
0,08
Клапан SSE ХПВХ використовується лише з рідинами питомою вагою не більше 1,37 г/см³ · При горизонтальному монтажі мінімальний перепад тисків: 0,2 бар
Положення монтажу
✓ Вертикальний (переважний)
Потік направлений вгору. Найкраще ущільнення при будь-якому зворотному тиску від 0,08 бар. Рекомендується як основний спосіб монтажу для DN 65÷100.
✓ Горизонтальний
Допускається при мінімальному перепаді тисків 0,2 бар. Залиште прямий відрізок довжиною 5×DN до і після клапана. Труби повинні бути співвісними.
⚠ Увага: Не використовуйте стиснене повітря або газ для випробування трубопроводів з термопластику. Питома вага рідини — не більше 1,37 г/см³. Уникайте різких маневрів закриття. Захищайте клапан від випадкового впливу. Для змащення гумових ущільнень не застосовуйте мінеральні масла (агресивні до EPDM).
Сфери застосування
Питна вода та водопідготовка
Кислоти, луги та хімічна промисловість
Харчова промисловість
Гальваніка та обробка поверхонь
Дозуючі та насосні системи
Захист від зворотного потоку
Аксесуари
HSVXE075 / HSVXE090 / HSVXE110
Рукоятка Easyfit DN 65÷100
Багатофункціональна рукоятка Easyfit для затяжки накидних гайок SXE-SSE DN 65÷100. Напрям затяжки TIGHTEN / ослаблення UNTIGHTEN вказаний на рукоятці. Окремий артикул для кожного DN.
LSE063
Набір для друку етикеток LSE
Аркуші наклейок + ПЗ для покрокового створення та друку індивідуальних етикеток для модуля LCE. Один артикул LSE063 для всіх DN 65÷100.
CVDE11075 / CVDE11090VXE / CVDE11110VXE
Патрубки ПЕ100 SDR11 PN16 (CVDE)
Втулкові окончання з ПЕ100 для стикового або електрозварного з'єднання. d75÷110, DN 65÷100. L=111÷127 мм. Інтеграція в системи з трубами ПЕ100.
LCE (серійно)
Модуль ідентифікації Labelling System LCE
Прозора захисна заглушка + біла пластинка для етикетки з торговим знаком FIP. Входить у стандартне комплектування клапанів SSE DN 65÷100.
Стандарти та сертифікати
ISO 9393EN ISO 16135EN ISO 15493ASTM F 439ASTM F 441ASTM F 437ISO 228-1DIN 2999DVS 2204DVS 2221UNI 11242Питна водаХарчові продукти

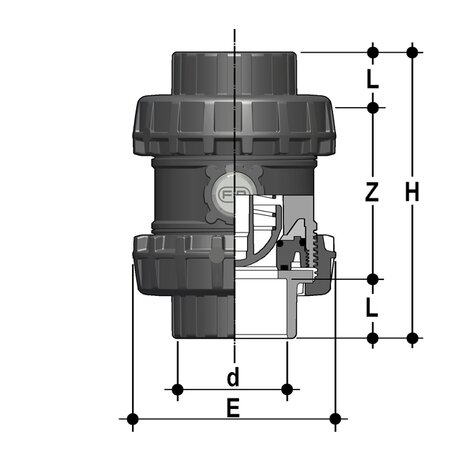

Габаритні розміри — SSEIC (холодне склеювання · метрична серія)
Артикул EPDM
d
DN
PN
E
H
L
Z
g
SSEIC075E
75
65
16
157
211
44
123
2 652
SSEIC090E
90
80
16
174
248
51
146
3 365
SSEIC110E
110
100
16
212
283
61
161
5 898
E — зовнішній діаметр патрубка · H — висота клапана · L — глибина склейки · Z — монтажна відстань між торцями гайок · g — маса, г
