Прозорий корпус — візуальний контроль стану сітки Обслуговування без демонтажу з системи Сітка ПВХ або нерж. сталь
Варіанти ущільнень
EPDM
Вода, питна вода, харчові продукти, слабкі кислоти та луги, хлорована вода NaOCl
Базовий вибір · Код: ...E
FPM (Viton)
Агресивні хімічні середовища, концентровані кислоти та органічні розчинники
Хімічно стійкий · Код: ...F

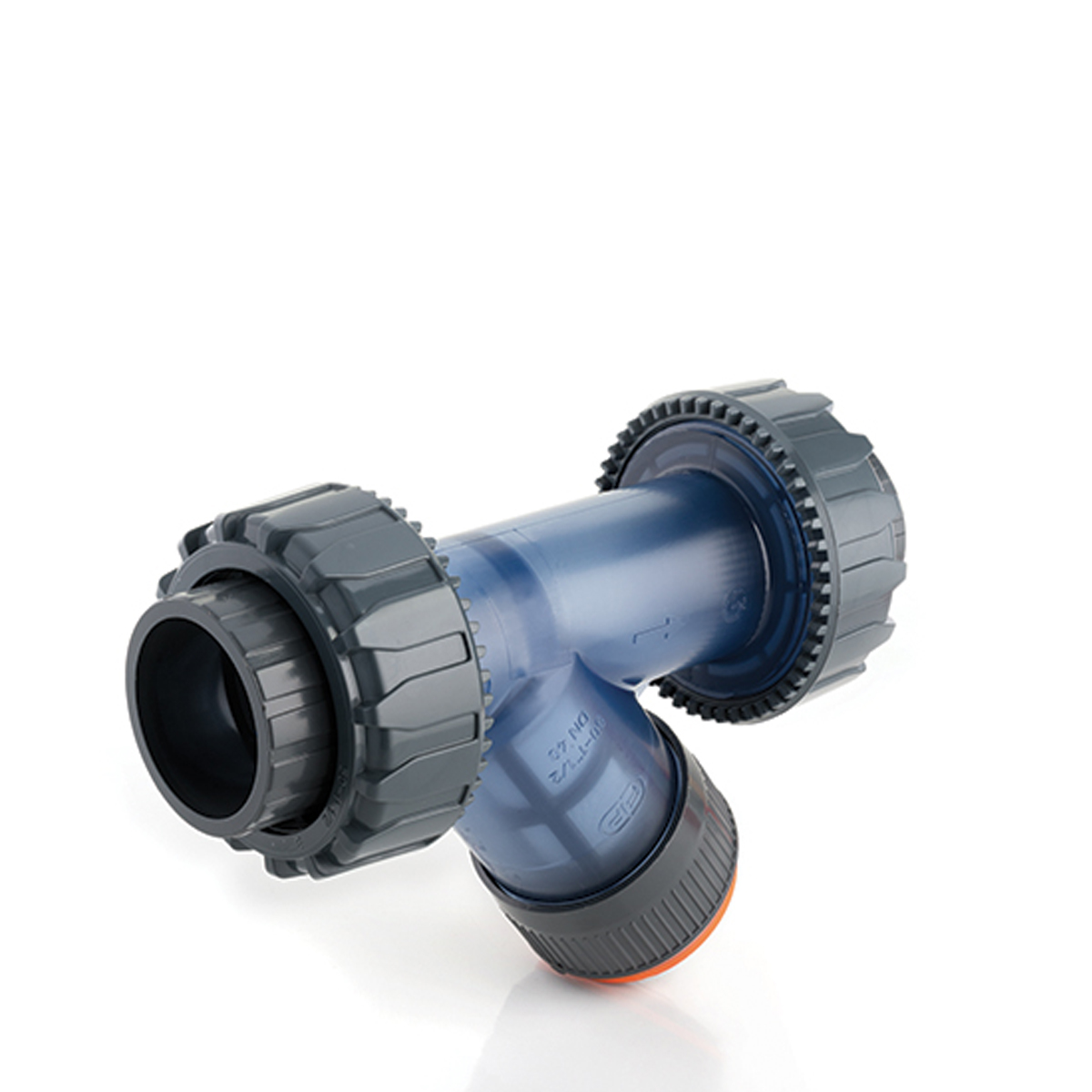

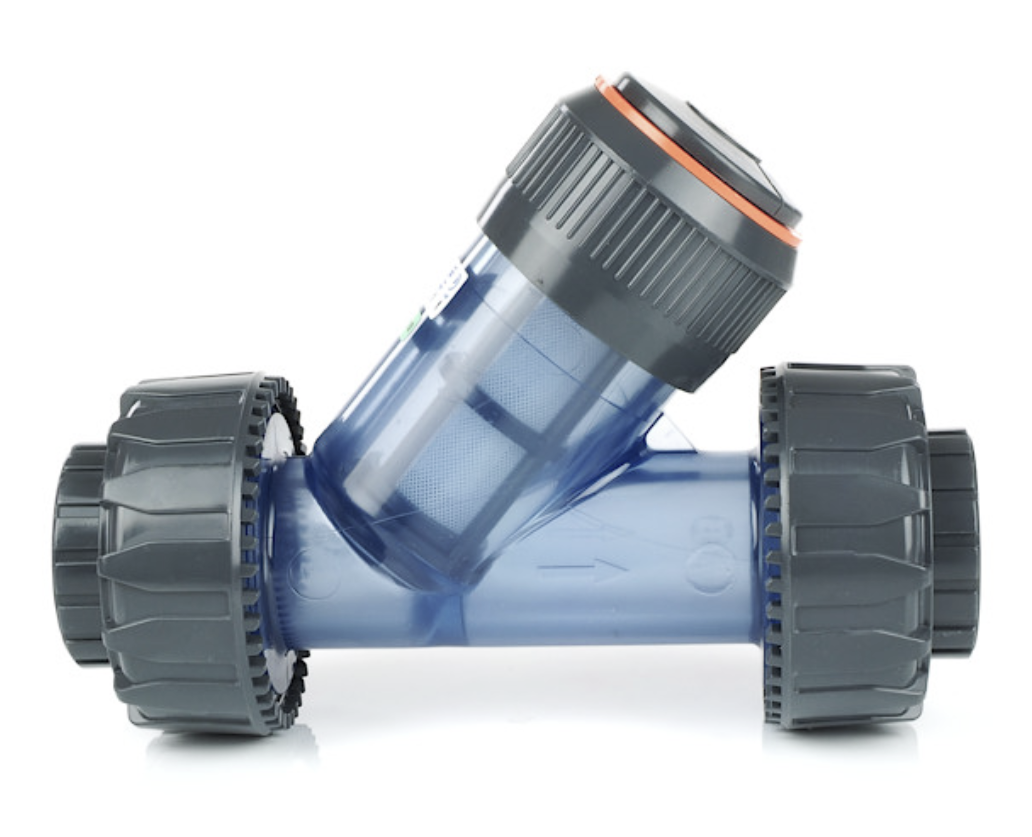

Сітчастий фільтр серії RV обмежує прохід твердих часток у рідкому середовищі за допомогою фільтрувальної сітки. Модель RVUIT — з прозорим корпусом ПВХ та розбірними муфтовими закінченнями під клейове з'єднання (метрична серія). Прозорість корпусу дозволяє контролювати стан сітки без розбирання.
Ключові переваги
Прозорий корпус — візуальний контроль
Стан фільтрувальної сітки видно без розбирання системи. Прозорий ПВХ стійкий до хімічних середовищ.
Обслуговування без демонтажу
Фільтрувальна сітка встановлена в легко витягувану опору. Очищення або заміна сітки можливі без від'єднання корпусу від трубопроводу.
Розбірні муфтові закінчення (Union)
Дозволяють демонтувати фільтр без різки труб. Накидні гайки з зубчастим фіксатором забезпечують герметичне затягування.
Сітка ПВХ або нержавіюча сталь
Крок сітки 0,7–2,5 мм. Матеріал і крок підбираються залежно від середовища та необхідного ступеня фільтрації.
Монтаж у будь-якому положенні
Стрілка на корпусі вказує напрям потоку. Фільтрувальна частина повинна бути спрямована вниз для запобігання пошкодженню сітки.
Придатний для питної води та харчових продуктів
Матеріал ПВХ відповідає чинним нормативам для систем питного водопостачання та харчової промисловості.
Типи підключення серії RV
Клейове розбірне (Union)
Метрика ISO, розбірні муфти — без різки труб при демонтажі
RVUIV (сірий) · RVUIT (прозорий)
Клейове нероз'ємне
Метрика ISO, муфти вклеюються безпосередньо в корпус (d75–110)
RVIV (сірий) · RVIT (прозорий)
Різьбове (BSP)
Внутрішня циліндрична різьба BS, розбірні або нероз'ємні муфти
RVUFV/RVUFT · RVFV/RVFT
Розміри та матеріал фільтрувальної сітки
0.7 мм
крок сітки
Нерж. сталь
240 отв/см²
1.0 мм
крок сітки
ПВХ
190 отв/см²
1.5 мм
крок сітки
ПВХ
100 отв/см²
2.0 мм
крок сітки
ПВХ
60 отв/см²
2.5 мм
крок сітки
ПВХ
35 отв/см²
Коефіцієнт пропускної здатності Kv100 (л/хв при ΔP=1 бар)
DN 10
22
л/хв
DN 15
40
л/хв
DN 20
70
л/хв
DN 25
103
л/хв
DN 32
188
л/хв
DN 40
255
л/хв
DN 50
410
л/хв
DN 65
650
л/хв
DN 80
1050
л/хв
DN 100
1700
л/хв
Сфери застосування
Питна вода та водопідготовка
Кислоти, луги та хімічна пром.
Харчова промисловість
Гальваніка та обробка поверхонь
Захист обладнання від твердих часток
Промислові трубопровідні системи
Стандарти та сертифікати
ISO 9393EN ISO 1452EN ISO 15493DIN 8063ASTM D 2467DVS 2204 / DVS 2221UkrSEPROПитна вода
Габаритні розміри — RVUIT (прозорий ПВХ, розбірне клейове, метрика) d16–63
Артикул
d
DN
PN
Amax
B
E
H
L
Z
рис.
g
RVUIV016E
16
10
16
125
72
55
135
14
107
A
203
RVUIV020E
20
15
16
125
72
55
135
16
103
A
211
RVUIV025E
25
20
16
145
84
66
158
19
120
A
358
RVUIV032E
32
25
16
165
95
75
176
22
132
A
526
RVUIV040E
40
32
16
190
111
87
207
26
155
A
733
RVUIV050E
50
40
16
210
120
100
243
31
181
A
1095
RVUIV063E
63
50
16
240
139
120
298
38
222
A
1843
* A max, B, E, H, L, Z — розміри в мм. Рис. A — розбірне муфтове закінчення з накидними гайками (Union). Для варіанту FPM (Viton) замінити суфікс E→F. Аналог з сірим ПВХ — RVUIV.
Увага щодо прозорого корпусу: прозорий ПВХ пропускає світло, що може сприяти росту водоростей і мікроорганізмів всередині фільтра. Не рекомендується до встановлення на відкритому сонячному місці — це прискорює старіння компонентів. При роботі поблизу насосних станцій рекомендується захищати від вібраційних навантажень.
