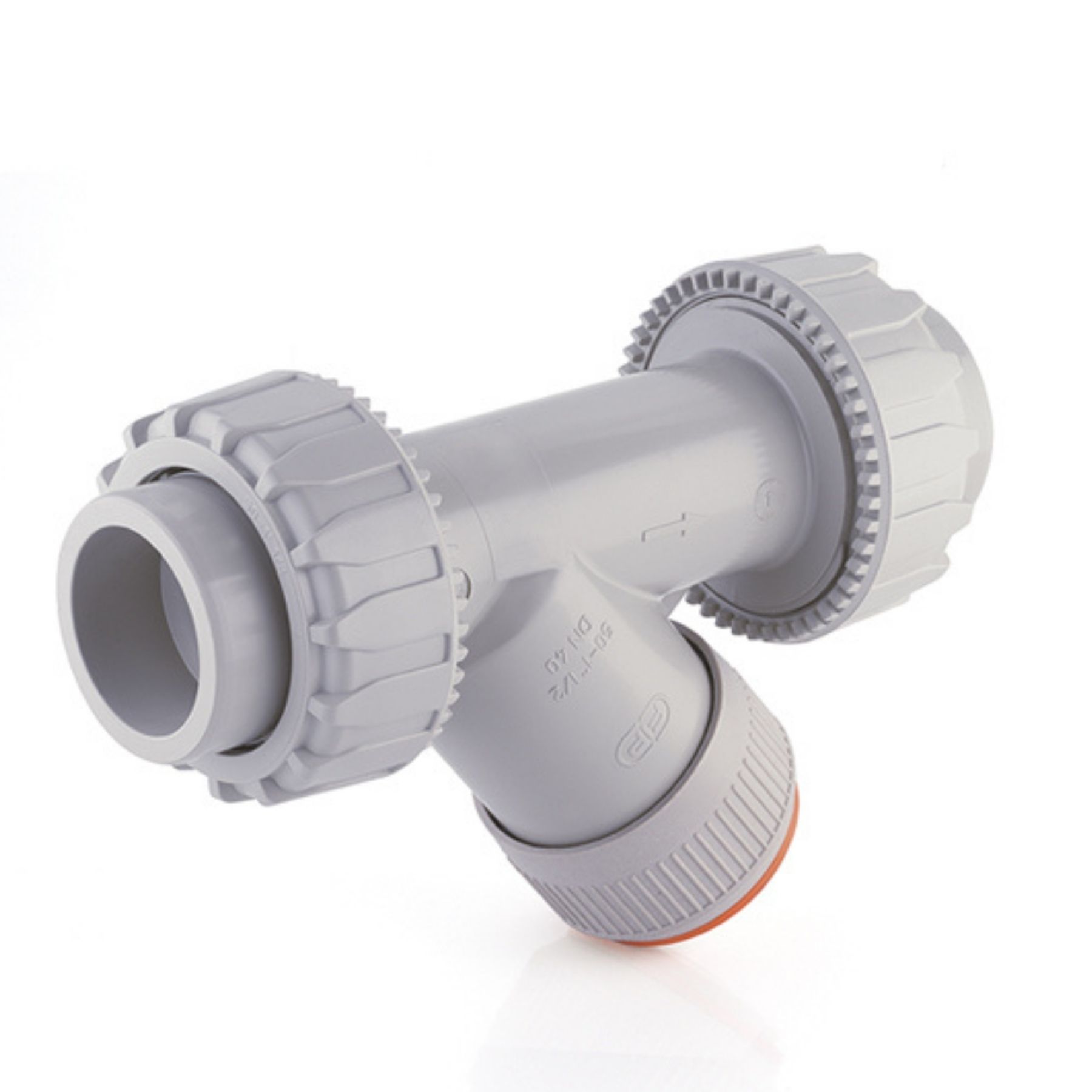

Сітчастий фільтр-брудовловлювач RV серії RVUIC — ХПВХ, DN 15÷50 (d20÷63)
Фільтр серії RV затримує тверді включення в робочому середовищі за допомогою фільтруючої сітки з PP-H. Сітка встановлена в легко знімний тримач, що спрощує очищення або заміну без демонтажу корпусу. Корпус із ХПВХ підтверджений для контакту з питною водою та харчовими продуктами відповідно до чинних нормативів. Серія RVUIC — муфтові окончання під холодне склеювання, метричний стандарт.
ХПВХ PN16 · DN 15÷50 Сумісний з питною водою та харчовою промисловістюХолодне склеювання · різьба BSP · різьба NPT · фланці EN/ANSIСітка PP-H · без демонтажу корпусу
Фільтруюча сітка встановлена в легко знімний тримач. Для очищення або заміни достатньо відкрутити кришкову гайку — корпус залишається в трубопроводі.
Матеріал ХПВХ — широка хімічна стійкість
Корпус, кришка та деталі з ХПВХ: підтверджена сумісність з питною водою, харчовими продуктами, кислотами та лугами відповідно до чинних нормативів.
Монтаж у будь-якому положенні
Фільтр встановлюється в довільному положенні. Стрілка на корпусі вказує напрямок потоку. Фільтруюча частина завжди повинна бути направлена вниз.
4 типи підключення — одна серія
RVUIC (холодне склеювання, метрична серія), RVUNC (різьба NPT), RVUOC (фланці EN/ISO/DIN PN10/16), RVUOAC (фланці ANSI B16.5 кл. 150) — у межах одного сімейства RV.
Сітка PP-H — висока тонкість фільтрації
Матеріал сітки — гомополімер поліпропілену (PP-H). Дрібний розмір отворів: еквівалент 1016 мкм для d20÷25 та 889 мкм для d32÷63. Запасна сітка доступна окремо.
Велика загальна площа фільтрації
Від 16 см² (DN 15) до 101 см² (DN 50) — завдяки косій Y-подібній конструкції корпусу. Велика площа сітки мінімізує перепад тиску та подовжує міжсервісний інтервал.
Коефіцієнт пропускної здатності Kv100 (л/хв при ΔP=1 бар, повністю відкритий)
DN 15 (d20)
40
л/хв
DN 20 (d25)
70
л/хв
DN 25 (d32)
103
л/хв
DN 32 (d40)
188
л/хв
DN 40 (d50)
255
л/хв
DN 50 (d63)
410
л/хв
Загальна площа фільтрації Aзаг (см²)
DN 15 (d20)
16
см²
DN 20 (d25)
23,5
см²
DN 25 (d32)
36
см²
DN 32 (d40)
53
см²
DN 40 (d50)
69
см²
DN 50 (d63)
101
см²
Характеристики фільтруючої сітки
Серія d20÷25 (DN 15÷20)
Крок (мм)20÷25
Кількість отворів на см²37
Розмір отворів за ASTM№ 18
Ø еквівалентного отвору1 016 мкм
Матеріал сіткиPP-H
Серія d32÷63 (DN 25÷50)
Крок (мм)32÷63
Кількість отворів на см²32
Розмір отворів за ASTM№ 20
Ø еквівалентного отвору889 мкм
Матеріал сіткиPP-H
Монтаж та обслуговування
✓ Будь-яке положення монтажу
Фільтр встановлюється горизонтально, вертикально або під кутом. Стрілка на корпусі — напрямок потоку. Фільтруюча частина (кришка) завжди направлена вниз.
⚠ Увага: Фільтри з прозорим корпусом пропускають світло — це сприяє росту водоростей і мікроорганізмів. Не застосовувати в зовнішніх системах під прямим сонячним світлом. Захищати від вібраційних навантажень поблизу насосних груп. Регулярно перевіряти чистоту фільтруючих елементів. Для змащення ущільнень не застосовувати мінеральні масла (агресивні до EPDM).
Сфери застосування
Питна вода та водопідготовка
Кислоти, луги та хімічна промисловість
Харчова та фармацевтична промисловість
Захист насосів та клапанів від механічних частинок
Гальваніка та обробка поверхонь
Системи дозування та перекачування агресивних рідин
Стандарти та сертифікати
ISO 9393EN ISO 15493ASTM F 439ASTM F 441ASTM F 437ISO 7005-1EN 558-1DIN 2501ANSI B16.5 кл.150UNI ISO 228-1DVS 2204DVS 2221UNI 11242Питна водаХарчові продукти
Габаритні розміри — RVUIC (холодне склеювання · метрична серія)
Артикул FPM
d
DN
PN
A макс
B
E
H
L
Z
g
RVUIC020F
20
15
16
125
72
55
135
16
103
231
RVUIC025F
25
20
16
145
84
66
158
19
120
392
RVUIC032F
32
25
16
165
95
75
176
22
132
576
RVUIC040F
40
32
16
190
111
87
207
26
155
802
RVUIC050F
50
40
16
210
120
100
243
31
181
1 199
RVUIC063F
63
50
16
240
139
120
298
38
222
2 018
A макс — максимальна довжина з кришкою · B — відстань між осями · E — зовнішній діаметр патрубка · H — висота корпусу · L — глибина склейки · Z — монтажна відстань між торцями гайок · g — маса, г
