M9.10. Аналоговий монітор 2 параметри

Немає в наявності

Артикул: M9.10

Написати відгук

Ціну уточнюйте

Опис

12–24 В

Живлення

−10÷70°C

Температура

IP65

Ступінь захисту

mA + Hz

Аналог + Частота

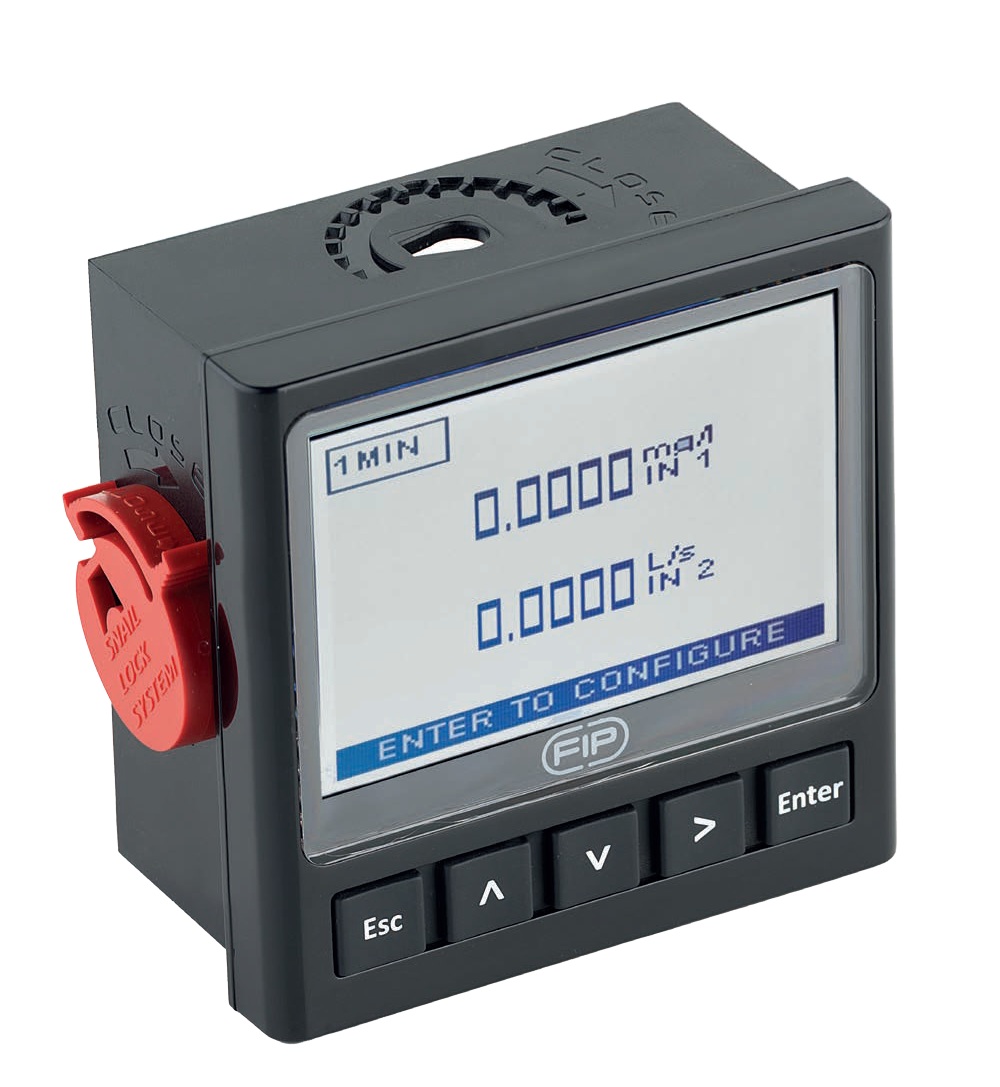

M9.10 — унікальний у лінійці FLS прилад для роботи з будь-якими пристроями, що мають вихід 4-20 мА або частотний вихід. Два незалежних канали вимірювання: активний або пасивний вхід 4-20 мА (3,8÷21,0 мА) і частотний вхід (0÷1000 Гц). Вільне налаштування одиниць вимірювання для кожного каналу. Обидва параметри відображаються одночасно на 4" дисплеї. Два незалежних виходи 4-20 мА для дистанційної передачі. Ідеальний для промислових середовищ з електромагнітними завадами завдяки підтримці активних і пасивних аналогових сигналів.

Активний та пасивний 4-20 мА · частотний вхід Вільне налаштування одиниць вимірювання 2 входи × (4-20 мА або Гц) · 2× 4-20 мА виходи Calibration «в лінії» · Snail Lock · USB

Варіанти конфігурації вхідних сигналів

2 аналогових входи

IN1 — 4-20 мА (активний/пасивний)

IN2 — 4-20 мА (активний/пасивний)

Два незалежних аналогових входи. Для будь-яких пристроїв з виходом 4-20 мА: датчики рівня, тиску, температури, аналізатори.

Аналог + Частота

IN1 — 4-20 мА (аналоговий)

IN2 — 0÷1000 Гц (частотний)

Основний режим. Аналоговий датчик + датчик витрати FLS або будь-який пристрій з частотним виходом.

2 частотних входи

IN1 — 0÷1000 Гц (частотний)

IN2 — 0÷1000 Гц (частотний)

Два датчики витрати FLS одночасно. Вимірювання і порівняння витрати на двох точках трубопроводу.

Вхідні сигнали — технічні параметри

Аналоговий вхід (4-20 мА)

3,8 ÷ 21,0 мА

Точність ±0,01 мА · активний та пасивний

Живлення пасивних датчиків: 18 В пост. / ≤20 мА. Калібрування: 2-точкове, 1-точкове або «в лінії». Клеми: +V IN 1, IN 1 (41–42) та +V IN 2, IN 2, GND (43–45).

Частотний вхід (Гц)

0 ÷ 1000 Гц

Точність 0,5% · Hall-ефект або FLS F6.60

Живлення датчика Hall-ефекту: 5 В / <20 мА, оптоізоляція від петлі. Калібрування «в лінії» або за параметрами установки. Клеми: +V, FREQ, GND (35–37).

Виходи та передача даних

4-20мА×2

2× аналогових виходи

LOOP1 — IN1. LOOP2 — IN2. Ізол., регульовані та реверсивні. 800 Ω @ 24 В / 250 Ω @ 12 В

SSR × 2

2× твердотільних реле

MIN/MAX тривога, імпульс (тільки для частотного входу), вікно. Оптоізол., 50 мА, 24 В, 300 імп/хв

Реле × 2

2× механічних реле SPDT

MIN/MAX тривога, імпульс (тільки для частотного входу), вікно. 5 А/240 В, ресурс 10⁷ мех. операцій

Живл.

Живлення пасив. датчиків

18 В / ≤20 мА для пасивних 4-20 мА датчиків (IN1 та IN2). Не потребує окремого блоку живлення для датчика

Ключові переваги

Будь-який сигнал 4-20 мА та частотний вхід

M9.10 — єдиний монітор FLS з повністю відкритим входом: підключення будь-якого пристрою з виходом 4-20 мА (активний або пасивний) або частотним виходом. Датчики рівня, тиску, аналізатори, витратоміри — все в одному приладі.

Вільне налаштування одиниць вимірювання

Для кожного каналу незалежно налаштовується назва параметра та одиниці виміру — будь-який текст до 6 символів. м/с, bar, L/s, %, ppm, NTU або будь-яка інша одиниця — без обмежень.

2× незалежних виходи 4-20 мА

LOOP1 передає IN1, LOOP2 — IN2. Обидва ізольовані, повністю регульовані та реверсивні. Одночасна передача двох параметрів на ПЛК, SCADA або реєстратори даних.

Підтримка активних та пасивних сигналів 4-20 мА

Вбудоване живлення 18 В для пасивних датчиків (2-провідних) — не потребує окремого блоку живлення. Автоматичне визначення типу сигналу. Повна сумісність з усіма стандартними аналоговими датчиками.

Калібрування «в лінії» для обох входів

Аналоговий вхід: 2-точкове, 1-точкове калібрування або вирівнювання за еталонним значенням. Частотний вхід: за параметрами установки або «в лінії». Навчальне ПЗ виключає помилки налаштування.

Стійкість до електромагнітних завад (EMC)

M9.10 розроблений спеціально для промислових середовищ з електромагнітними завадами. Оптоізоляція входів від вихідних петель. Ідеально для установок поблизу частотних перетворювачів, зварювального обладнання та силових ліній.

Snail Lock — захист налаштувань обох каналів

Червоний поворотний замок Snail Lock блокує доступ до меню налаштувань обох вхідних каналів. Захищає налаштування діапазонів, одиниць вимірювання та порогових значень від несанкціонованої зміни.

USB-порт та онлайн-допомога

USB-порт для оновлення прошивки без сервісного інженера. Вбудована онлайн-допомога на дисплеї пояснює кожен параметр обох каналів. Багатомовне меню. 3-кольоровий дисплей 4".

Технічні характеристики

Вхідні сигнали

Аналоговий діапазон	3,8 ÷ 21,0 мА
Точність аналогового	±0,01 мА
Тип аналогового	Активний та пасивний 4-20 мА
Живлення пас. датч.	18 В пост. / ≤20 мА
Частотний діапазон	0 ÷ 1000 Гц
Точність частотного	0,5%
Сумісні датчики (Гц)	Hall-ефект, FLS F6.60

Виходи та живлення

Живлення	12–24 В пост. ±10%, стабілізоване
Споживання	<300 мА
Виходи 4-20 мА	2×, ізол., 800 Ω @ 24 В / 250 Ω @ 12 В
SSR	2×, оптоізол., 50 мА, 24 В, 300 імп/хв
Реле SPDT	2×, 5 А/240 В, 10⁷ мех. операцій
Жив. датч. Hall	5 В пост. / <20 мА (оптоізоляція)

Умови експлуатації

Роб. температура	−10°C … +70°C
Темп. зберігання	−30°C … +80°C
Відносна вологість	0–95% без конденсації
Дисплей	Повний граф. LCD, 3 кольори підсвічення
Захист	IP65 (передня панель)

Призначення виходів

LOOP1 (кл. 33–34)	Відтворення вхідного сигналу IN1
LOOP2 (кл. 31–32)	Відтворення вхідного сигналу IN2

Сфери застосування

Промислові та міські стічні води

Водопідготовка та процеси обробки

Хімічна та переробна промисловість

Середовища з ЕМ-завадами

Моніторинг двох точок трубопроводу

Інтеграція з будь-яким 4-20 мА пристроєм

Сумісні пристрої та аксесуари

Будь-який пристрій з 4-20 мА виходом

Аналогові датчики та перетворювачі

Датчики рівня, тиску, температури, мутності (NTU), хлору, озону та будь-які аналітичні прилади з активним або пасивним виходом 4-20 мА. Клеми +V IN1/IN1 (41–42) та +V IN2/IN2/GND (43–45).

FLS F3.00 / F3.20 / FLS F6.60

Датчики витрати для частотного входу

Крильчасті датчики Hall-ефекту (F3.00/F3.20) або електромагнітний витратомір (F6.60). Живлення 5 В від монітора. Клеми +V, FREQ, GND (35–37) на задній панелі.

USB Type-B

Кабель USB для оновлення прошивки

Стандартний кабель USB Type-B. Оновлення прошивки M9.10 без участі сервісного інженера. Широкий набір індивідуальних сервісів через ПЗ FIP.

Кабель підключення

З'єднувальний кабель датчик–монітор

Екранований кабель для підключення датчиків до монітора M9.10. Для промислових середовищ з ЕМ-завадами рекомендується застосування кабелю з подвійним екрануванням.

Стандарти та сертифікати

ISO 9001 ISO 14001 CE RoHS EAC

Коди замовлення — M9.10.P1 / M9.10.WX

Код	Монтаж	Живлення	Технологія	Вхід датчика	Виходи	Маса, г
M9.10.P1	Панель	12–24 В пост.	3/4 дроти	2× (4-20 мА або частота)	2×(4-20мА), 2×SSR, 2×реле	550
M9.10.W1	Стіна	12–24 В пост.	3/4 дроти	2× (4-20 мА або частота)	2×(4-20мА), 2×SSR, 2×реле	650
M9.10.W2	Стіна	110–230 В перем.	3/4 дроти	2× (4-20 мА або частота)	2×(4-20мА), 2×SSR, 2×реле	750

S.S.R. — твердотільне реле · реле — механічне реле SPDT · M9.10 не має польового виконання (лише панель/стіна) · LOOP1 — відтворення IN1 · LOOP2 — відтворення IN2 · імпульсний вихід SSR/реле — лише для частотного входу
