  • FKOM/LM d50-225. Дискові затвори з ПП (PP-H 100) промислового застосування. Ущільнення FPM
FPM Ущільнення

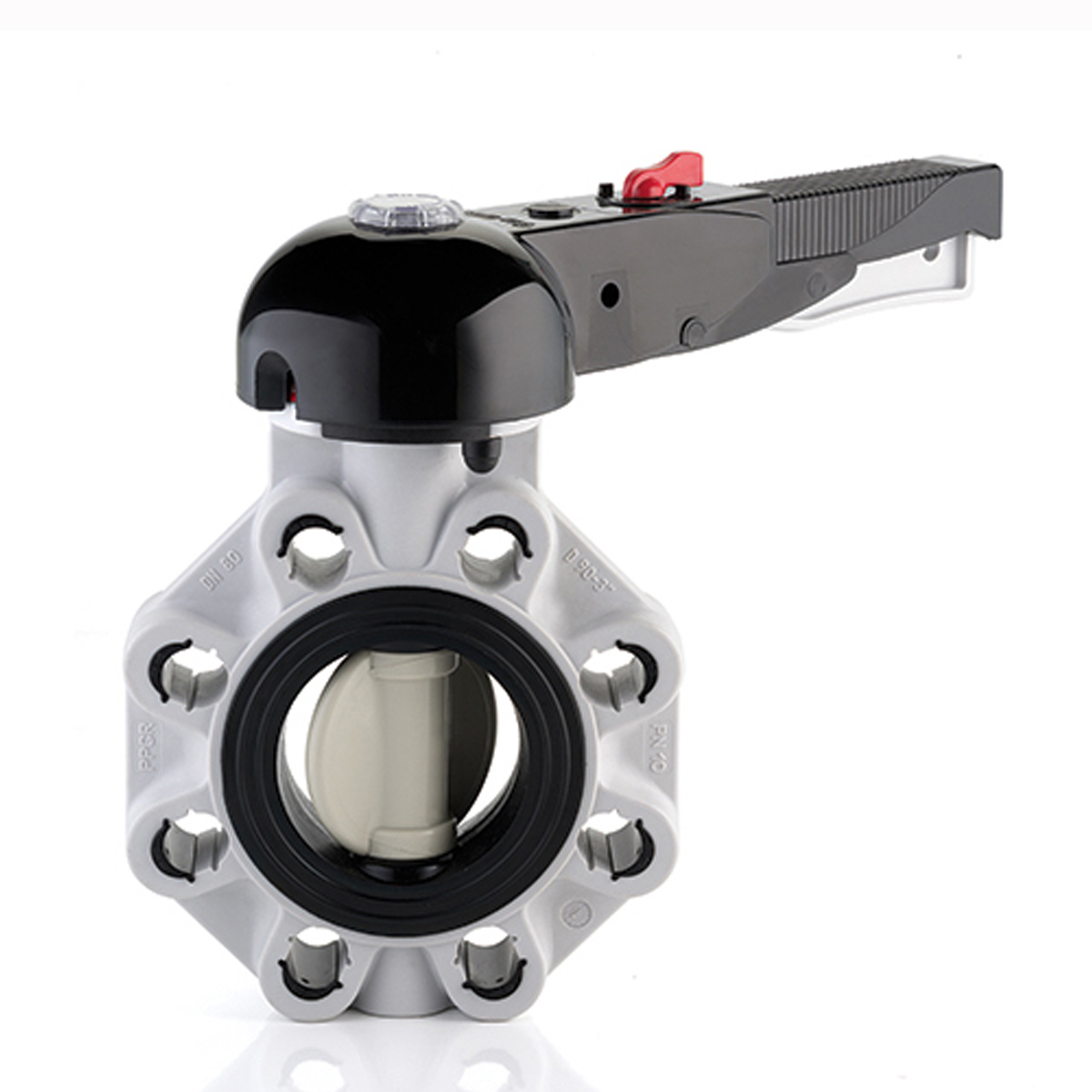

FKOM/LM d50-225. Дискові затвори з ПП (PP-H 100) промислового застосування. Ущільнення FPM

Очікується
Артикул: FKOM/LM-50-225-FPM
14 196 грн
Увійдіть на сайт щоб
додати товар в список бажань
Діаметр
Повідомити, коли з'явиться
Увійдіть на сайт щоб
додати товар в список очікувань
Характеристики
Виробник FIP Spa
Тиск 10 бар
Робоча температура від 0°С до +100°С
Матеріал корпусу PP-H 100
Ущільнення FPM
Область застосування Для транспортування хімічно агресивних середовищ (кислот, лугів) при температурі до 100° С
Тип приєднання Фланцеві закінчення. Фланці: ISO 7005-1, EN ISO 1452, EN ISO 15493, EN 558-1, DIN 2501, ANSI B.16.5 кл. 150, JIS B 2220.
Управління Ручне
Додаткові можливості: Можливість встановлення пневмо, електричного приводу
Країна виробництва Італія

Самовивіз з нашого магазину — безкоштовно.

  • «Новою поштою» по Україні — від 60 грн.
  • САТ, Деливери

Більше інформації про доставку

  • Безготівковий розрахунок

Гарантія від виробника 12 місяців

Дисковий затвор з ПП (PP - H 100) серії FK є затвором для замикання і регулювання потоку, спеціально створений роботи з водою і оснащений системою маркіровки.

Затвор може бути перетворений в однонапрямлений (Lug), завдяки  набору вставок з оцинкованої сталі, передбачених в комплекті.

  • Можливість установки ручного редуктора, пневматичного або електричного приводу за допомогою запатентованого фланцевого адаптера з PP - GR з системою отворів за стандартом ISO. Затвори DN 40 ÷ 200 оснащені зубчастим диском з PP - GR. Для приводної версії використовується фланцевий адаптер з отвестиями за стандартом ISO 5211 F05, F07, F10.
  • Затвори DN250÷400 оснащений вбудованою моноблочною конструкцією ISO 5211 F10, F12, F14.
  • Можливість комплектації руків'я вбудованим кільцевим мікровимикачем LSQT навіть в якості дооснащення в існуючих установках.



Артикул d DN PN Amin Amax B2 B3 C C1 H U Z g
FKOMLM050F 50 - 1"1/2 40 10 99 109 60 137 175 100 132 4 33 800
FKOMLM063F 63 - 2" 50 10 115 125,5 70 143 175 100 147 4 43 980
FKOMLM075F 75 - 2"1/2 65 10 128 144 80 164 175 110 165 4 46 1370
FKOMLM090F 90 - 3" 80 10 145 160 93 178 175 100 185 12 49 1770
FKOMLM110F 110 - 4" 100 10 165 190 107 192 272 110 211 8 56 2120
FKOMLM140F 125/140 - 5" 125 10 204 215 120 212 330 110 240 8 64 3000
FKOMLM160F 160*/180* - 6" 150 10 230 242 134 225 330 110 268 8 70 3750
FKOMLM225F 200*/225* - 8" 200 10 280 298 161 272 420 122 323 8 71 6650



  Конструкция дискового затвора из ПП (PP-H 100)::



1  -  Индикатор положения (PA - 1)

2  -  Рукоятка (Высокопрочный ПВХ - 1)

3a  -  Верхняя заглушка (ПВХ - 1)

3b  -  Нижняя заглушка (ПВХ - 1)

4  -  Крепежный винт (Нержавеющая сталь - 1)

5  -  Шайба (Нержавеющая сталь - 1)

6  -  Фланец (PP-GR - 1)

7  -  Винт (Нержавеющая сталь - 2)

8  -  Этикетка (ПВХ - 1)

9  -  Уплотнительное кольцо (NBR - 1)

10  -  Фланец зубчатый (PP-GR - 1)

11  -  Шайба (Нержавеющая сталь - 2)

12  -  Гайка (Нержавеющая сталь - 2)

13  -  Стопорное кольцо (Нержавеющая сталь - 1)

14  -  Шток (Сталь AISI 420 - 1)

15  -  Кольцевое уплотнение втулки (EPDM/FPM - 2)

16  -  Втулка (Полиамид - 1)

17  -  Кольцевое уплотнение штока (EPDM/FPM - 1)

18  -  Кольцевое уплотнение штока (EPDM/FPM - 1)

19  -  Корпус (PP-GR - 1)

20  -  Заглушка (ПЭ - 1)

21  -  Винт (Нержавеющая сталь - 1)

22  -  Шайба (Нержавеющая сталь - 1)

23  -  Антифрикционное кольцо (PTFE - 2)

24  -  Уплотнительное кольцо диска (EPDM/FPM- 2)

25  -  Диск (PP-H - 1)

26  -  Основное уплотнение (EPDM- 1)

27  -  Вкладыши (ABS - 4-8)

28  -  Заглушка (ПЭ - 2)
