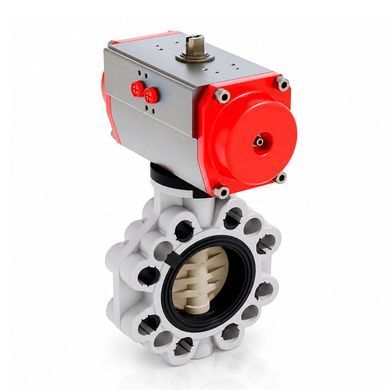

FKOM/CP d50-315. Дискові затвори з ПП (PP-H 100) з пневмоприводом подвійної дії. Ущільнення EPDM

Очікується

Артикул: FKOM50-315-CP-DA-EPDM

Написати відгук

35 880 грн

Діаметр

Характеристики

Виробник	FIP Spa
Тиск	10 бар
Робоча температура	від 0°С до +100°С
Матеріал корпусу	PP-H 100
Ущільнення	EPDM
Область застосування	Для транспортування хімічно агресивних середовищ (кислот, лугів) при температурі до 100° С
Тип приєднання	Фланцеві закінчення. Фланці: ISO 7005-1, EN ISO 1452, EN ISO 15493, EN 558-1, DIN 2501, ANSI B.16.5 кл. 150, JIS B 2220.
Управління	Пневмопривод - DA подвійної дії
Додаткові можливості:	Можливість установки соленоїдного клапану, датчика кінцевих положень, електропневматичного позиционера
Конструктивні особливості:	Корпус приводу зроблений із спеціального сплаву алюмінію для застосування в агресивних середовищах
Країна виробництва	Італія

FKOM/CP-DA. ДИСКОВІ ЗАТВОРИ З ПП З ПНЕВМОПРИВОДОМ ПОДВІЙНОЇ ДІЇ.

ДІАПАЗОН ДІАМЕТРІВ d50-315

УЩІЛЬНЕННЯ EPDM

Корпус з поліпропілену, армованого скловолокном (PP-GR), стійкий до УФ-випромінювання та відрізняється підвищеною механічною міцністю.

Диск виробляються з PP відповідно до стандартів ISO 5752 та DIN 3202.

Рейковий пневматичний привід, виготовлений відповідно до унікальної специфікації FIP: повністю захищений від атмосферної корозії.

Копус затвора та диск виготовляються з ПВХ відповідно до стандартів ISO 5752 та DIN 3202.

Матеріал штока: нержавіюча сталь AISI 420 в стандартній комплектації. Нержавіюча сталь AISI 316 на замовлення. (Див. аксесуари для FE/FK)

Основне ущільнення з подвійною функцією: ущільнення та ізоляція корпусу затвора від середовища

Кріпильні отвори овальної форми, що дозволяють виконати з'єднання відповідно до різних міжнародних стандартів; центруючі вкладиші з ABS у комплекті для полегшення самоцентрування фланців та болтів для затворів даіметром до DN 200; затвори DN 250-300 поставляються з отворами, що відповідають різним стандартам.

Габаритні розміри:

Артикул	d	PN	B2	B4	E	E1	H	Z	Amin	Amax	f	kg	обьем привода (л)
FKOMDA050E	50	10	60	209	86	155	132	33	99	109	19	2,170	0,45
FKOMDA063E	63	10	70	215	86	155	147	43	115	125,5	19	2,350	0,45
FKOMDA075E	75	10	80	222	86	155	165	46	128	144	19	2,600	0,45
FKOMDA090E	90	10	90	253	94	210	185	49	145	160	19	4,300	0,61
FKOMDA110E	110	10	165	277	104	228	211	56	165	190	19	5,950	0,98
FKOMDA140E	140	10	246	297	104	228	240	64	204	215	23	6,750	0,98
FKOMDA160E	160	10	132	325	120	280	268	70	230	242	23	9,100	1,8
FKOMDA225E	225	10	161	399	134	310	323	71	280	298	23	15,200	2,8
FKOMDA250E	250	10	210	453	163	390	405	114	335	362	25,4	27,500	4,9
FKOMDA280E	280	10	210	453	163	390	405	114	335	362	25,4	27,500	4,9
FKOMDA315E	315	8	245	510	163	390	475	114	390	432	29	34,500	4,9

ПНЕВМАТИЧНИЙ ПРИВІД:

Управляючий тиск: 6 бар.

Тип спрацювання:

DA - двосторонньої дії: відкриття і закриття під впливом повітря. Подання повітря в порт "А" розводить поршні і робить обертання штока Подання повітря в порт "В" зводить поршні і робить зворотне обертання штока.

SA - односторонньої дії: відкриття поз дією повітря, закриття під впливом пружини (NC - нормально закритий, NO - нормально відкритий)

Подання повітря в порт "А" розводить поршні і робить обертання штока.

Скидання подаючого тиску зводить поршні і робить зворотне обертання штока.

ДОДАТКОВЕ ОБЛАДНАННЯ:

візуальний датчик положення
пілотний клапан соленоїдного типу 3-5/2 ходовий
датчик кінцевих положень:

         - електромеханічний,
         - безконтактний PNP (3 дроти),
          -безконтактний NAMUR

електропневматичний позиціонер.
