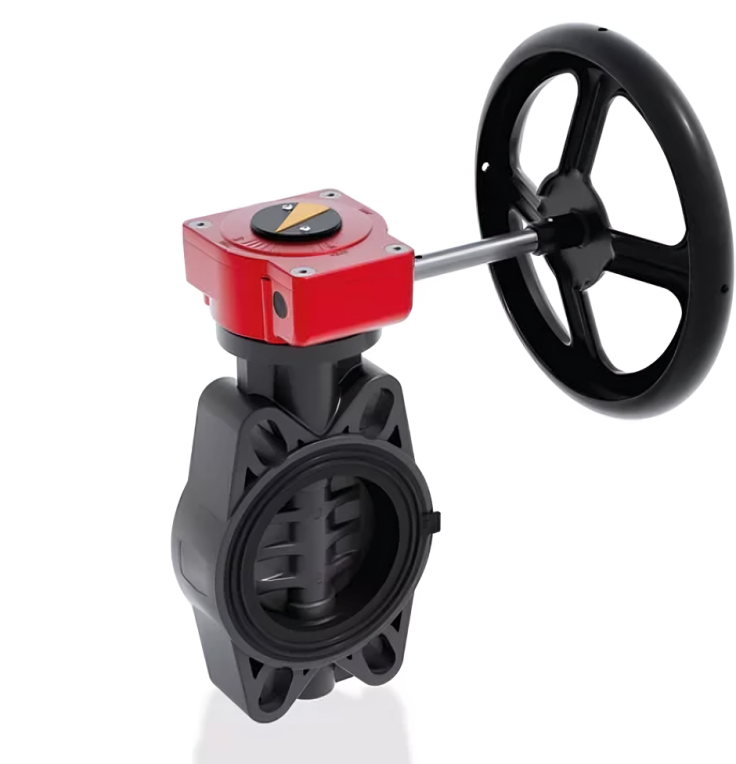

FEOV/RM. ДИСКОВІ ЗАТВОРИ ІЗ ПВХ ЗАГАЛЬНОГО ЗАСТОСУВАННЯ.
ДІАПАЗОН ДІАМЕТРІВ d75-225
УЩІЛЬНЕННЯ FPM
Дисковий затвор з ПВХ серії FE є затвором для замикання і регулювання потоку, спеціально створений роботи з водою і оснащений системою маркірування.
Затвор може бути перетворений в однонапрямлений(Lug), завдяки набору вставок з оцинкованої сталі, передбачених в комплекті. Сумісність матеріалу затвора (ПВХ) з водою, питною водою і іншими харчовими продуктами, відповідно до діючих нормативів. Можливість безпосередньо встановлювати ручний редуктор або пневматичні/електричні приводи із стандартним різьбленням за стандартами ISO 5211 F05, F07, F10.
Можливість прямого монтажу ручного редуктора або пневматичних/електричних приводів зі стандартною різьбою за стандартами ISO 5211 F05, F07, F10.
Система маркування: вбудована прозора кришка на ручці та етикетка, яка обирається індивідуально за допомогою набору LSE (додатково придбувається). Це дозволяє ідентифікувати засувку в загальній системі відповідно до конкретних вимог.
Єдина конструкція корпусу та фланця для приводу з ПВХ. Оснащення отворів для кріплення згідно зі стандартом ISO 5211 DN 40 ÷ 65: F05 DN 80 ÷ 150: F07 DN 200: F10.
Дискова засувка з ПВХ може бути встановлена як кінцева в системі, клапан донного виливу або швидкого виливу з резервуара.
Система овальних отворів, що дозволяє з'єднання з фланцями, відповідно до великої кількості міжнародних стандартів.
Ергономічна багатофункціональна ручка з високоміцного ПВХ з можливістю швидкого маневрування та поетапної 12-позиційної регулювання (кожні 7,5°).
Основне ущільнення з подвійною функцією: ущільнення та ізоляція корпусу засувки від протікаючого середовища.
Габаритні розміри:
Артикул
d
DN
PN
B2
B5
B6
G
G1
G2
G3
U
g
FEOVRM075E
75 - 2"1/2
65
10
80
173
145
48
135
39
125
4
2380
FEOVRM090E
90 - 3"
80
10
90
187
159
48
135
39
125
4
2600
FEOVRM110E
110 - 4"
100
10
105
201
173
48
135
39
125
4
2950
FEOVRM140E
*140 - 5"
125
10
121
220
192
48
144
39
200
4
4400
FEOVRM160E
160 - 6"
150
10
132
235
207
48
144
39
200
4
5100
FEOVRM225E
**225 - 8"
200
10
161
288
257
65
175
60
200
8
9260
Конструктивні особливості дискового затвору із ПВХ:
