F6.50. Крильчастий перетворювач витрати з Bluetooth®

Головна

КВПіА

F6. Електромагнітні датчики

F6.50. Крильчастий перетворювач витрати з Bluetooth®

Очікується

Артикул: F6.50

Написати відгук

Ціну уточнюйте

Опис

4–20 мА

Аналоговий вихід

BT 5.0

Bluetooth® зв'язок

DN15–600

Розмір трубопроводу

IP65

Клас захисту

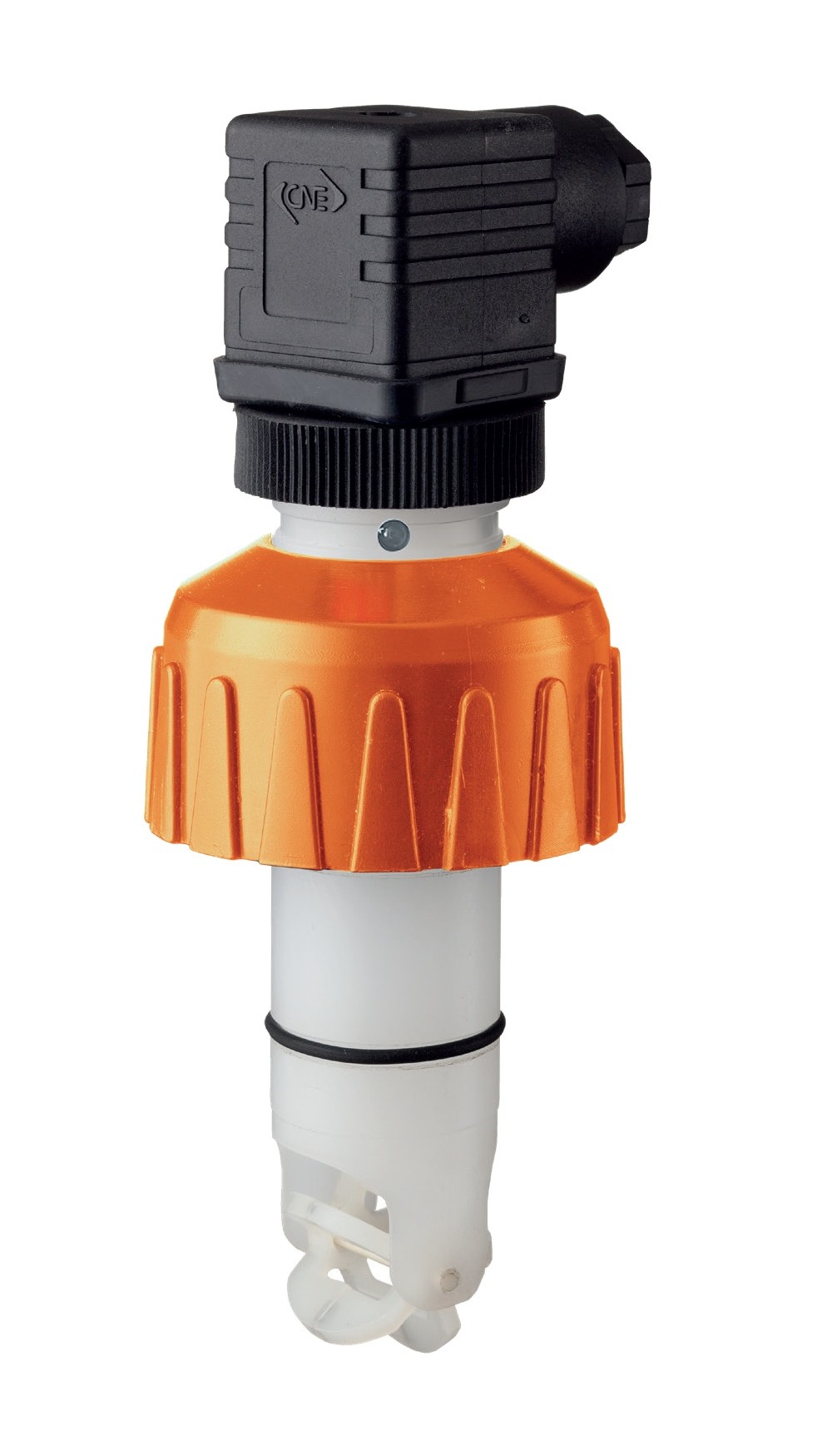

FLS F6.50 — Крильчастий перетворювач витрати з Bluetooth® - це перетворювач на основі крильчатки для вимірювання витрати рідин без твердих частинок. Виходом є аналоговий сигнал 4-20 мА, а вбудований Bluetooth® 5.0 забезпечує взаємодію з додатком Smart Connect FIP для налаштування параметрів, зчитування даних та завантаження журналу вимірювань. Повна механічна сумісність з попереднім поколінням F6.30 — заміна без модифікацій системи. Підтримує трубопроводи від DN15 до DN600.
Самостійний прилад без окремого монітора.

Вихід 4–20 мА Bluetooth® 5.0 Smart Connect FIP Data Logger вбудований Сумісний з F6.30 iOS · Android

Додаток Smart Connect FIP

Smart Connect FIP — налаштування та зчитування через Bluetooth®

Дальність сигналу до 10 м навіть за наявності перешкод · Сумісний з Android та iOS · Завантажується з Google Play та App Store · Не потребує ноутбука або USB-кабелю, як попередня модель F6.30

Авто-калібрування витрати Миттєва витрата Накопичена витрата Data Logger K-фактор Захист паролем Симуляція 4–20 мА Багатомовний інтерфейс

Встановлення параметрів

Матеріал та розмір труби, K-фактор, одиниці вимірювання, фільтри, відсоткова корекція вимірювань

Зчитування даних

Миттєва та накопичена витрата, поточне значення виходу 4–20 мА — зчитування в реальному часі

Data Logger

Запис вимірювань з конфігурованою частотою. Завантаження даних у будь-який момент через додаток — вбудований стандартно

Авто-калібрування

Автоматичне калібрування витрати. Налаштування діапазону 4–20 мА. Симуляція вихідних значень для перевірки

Захист паролем

Захист доступу до налаштувань перетворювача паролем користувача. Багатомовний інтерфейс

Bluetooth® 5.0

Дальність до 10 м навіть за наявності перешкод. Підходить для промислових умов. Не потребує дротового підключення до ПК

Аналоговий вихід та живлення

Вихідний сигнал

4 – 20 мА

Ізольований аналоговий вихід

Макс. опір петлі: 800 Ом при 24 В / 250 Ом при 12 В · Клема 2: Out mA · Захист від зворотної полярності та короткого замикання

Живлення та середовище

12 – 24 В пост.

±10%, стабілізоване

Макс. споживання: 150 мА · Заземлення: <10 Ом · Температура середовища: −20…+70°C · Зберігання: −30…+80°C · Вологість: 0–95% без конденсації

Схема підключення — клеми роз'єму

3-полюсний роз'єм DIN 43650-B / ISO 6952

+VDC

Живлення +12/24 В пост.

Out mA

Аналоговий вихід 4–20 мА

GND

Земля / мінус живлення

Матеріали, що контактують з рідиною

C-PVC

Корпус датчика

Хлорований ПВХ — висока хімічна стійкість

PVDF

Корпус датчика

Полівіліденфторид — стійкість до агресивних середовищ

316L SS

Корпус датчика

Нержавіюча сталь — для металевих трубопроводів

ECTFE

Ротор (Halar®)

Ущільнення: EPDM або FKM · Вал: кераміка Al₂O₃ / AISI 316

Технічні характеристики

Загальні параметри

Розмір труби	DN15 – DN600 (0,5–24")
Діапазон швидкостей	0,15 – 8 м/с (0,5–25 фут/с)
Лінійність	±0,75% від повної шкали
Повторюваність	±0,5% від повної шкали
Мін. число Рейнольдса	4500
Клас захисту	IP65
Довжини	L0 = 68,5 мм · L1 = 98,5 мм

Електричні параметри

Живлення	12–24 В пост. ±10%, стаб.
Споживання	Макс. 150 мА
Вихідний сигнал	4–20 мА, ізольований
Макс. опір петлі	800 Ом @ 24 В / 250 Ом @ 12 В
Заземлення	<10 Ом
Bluetooth®	5.0, до 10 м
Роз'єм	3-пол. DIN 43650-B / ISO 6952

Макс. тиск / температура (25 років)

C-PVC при 25°C	10 бар (145 psi)
C-PVC при 80°C	1,5 бар (22 psi)
PVDF при 25°C	10 бар (145 psi)
PVDF при 100°C	2,5 бар (36 psi)
316L SS при 100°C	25 бар (363 psi)

Умови експлуатації

Температура середовища	−20 … +70°C
Температура зберігання	−30 … +80°C
Відносна вологість	0–95% без конденсації

Порівняння F6.50 з попередником F6.30

✦ Переваги F6.50 над F6.30

Повна механічна сумісність — встановлюється в ті ж фітинги та адаптери F6.30, заміна без змін системи

Компактніший корпус — розмір зрівняний з FLS F3.00, більша гнучкість монтажу

Bluetooth® замість USB — більше не потрібен ноутбук або USB-кабель як у F6.30

Data Logger вбудований стандартно — у F6.30 лише як опція з додатковою вартістю

Спрощена конфігурація — читання та налаштування наближенням смартфона, без кабельного підключення

Спільні функції F6.30 та F6.50

✓

Вимірювання витрати на трубопроводах DN15–DN600

✓

Придатний для всіх рідин без твердих частинок

✓

Діапазон швидкостей 0,15–8,00 м/с

✓

Клас захисту IP65 · Живлення 12–24 В пост.

✓

Аналоговий вихід 4–20 мА (дротове підключення)

–

Відсутній SSR цифровий вихід — є у F6.30. Замінюється налаштуванням порогів тривоги через PLC та сигнал 4–20 мА

Ключові переваги

Bluetooth® 5.0 — без кабелів

Налаштування, зчитування даних та завантаження журналу — лише смартфон. Дальність до 10 м, сумісний з Android та iOS.

Повна механічна сумісність з F6.30

Встановлюється в існуючі фітинги та адаптери без будь-яких змін системи — миттєва заміна попереднього покоління.

Data Logger вбудований стандартно

Запис вимірювань з конфігурованою частотою. У конкурентів та попередніх моделях — лише як платна опція з зовнішньою пам'яттю.

Точний аналоговий вихід 4–20 мА

Ізольований вихід з захистом від зворотної полярності та короткого замикання. Пряме підключення до PLC або SCADA систем.

Сфери застосування

Водопідготовка та регенерація

Промислові стічні води

Моніторинг та контроль витрати

Системи охолодження

Хімічне виробництво

Розподіл води · Басейни

Переробна промисловість

Захист насосів

Стандарти та сертифікати

ISO 9001 ISO 14001 CE RoHS EAC

Коди замовлення — F6.50.XX

Код	Живлення	Довжина	Матеріал / Ущільнення	Захист	Діапазон	Маса, г
F6.50.01	12–24 В пост.	L0	C-PVC / EPDM	IP65	0,15–8 м/с	250
F6.50.02	12–24 В пост.	L0	C-PVC / FKM	IP65	0,15–8 м/с	250
F6.50.03	12–24 В пост.	L1	C-PVC / EPDM	IP65	0,15–8 м/с	300
F6.50.04	12–24 В пост.	L1	C-PVC / FKM	IP65	0,15–8 м/с	300
F6.50.05	12–24 В пост.	L0	PVDF / EPDM	IP65	0,15–8 м/с	250
F6.50.06	12–24 В пост.	L0	PVDF / FKM	IP65	0,15–8 м/с	250
F6.50.07	12–24 В пост.	L1	PVDF / EPDM	IP65	0,15–8 м/с	300
F6.50.08	12–24 В пост.	L1	PVDF / FKM	IP65	0,15–8 м/с	300
F6.50.09	12–24 В пост.	L0	316L SS / EPDM	IP65	0,15–8 м/с	450
F6.50.10	12–24 В пост.	L0	316L SS / FKM	IP65	0,15–8 м/с	450
F6.50.11	12–24 В пост.	L1	316L SS / EPDM	IP65	0,15–8 м/с	500
F6.50.12	12–24 В пост.	L1	316L SS / FKM	IP65	0,15–8 м/с	500

L0 = 68,5 мм · L1 = 98,5 мм · FKM — фторкаучук (для агресивних середовищ) · EPDM — етилен-пропілен-дієновий каучук · Всі версії: IP65, один вихід 4–20 мА + Bluetooth® · Маса SS версій менша ніж F3.00 завдяки компактному корпусу · Сумісний з усіма адаптерами серії F6.30
