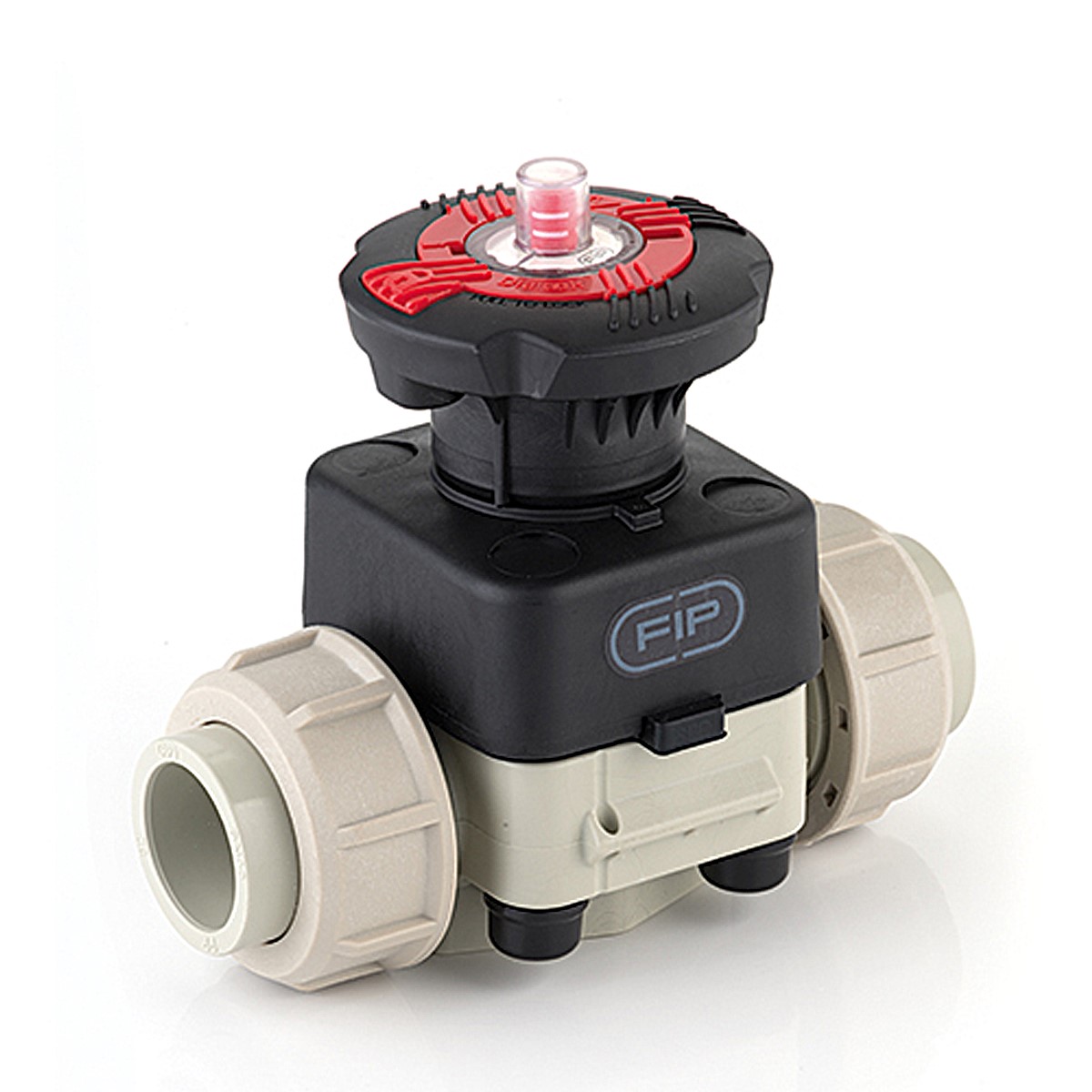

DKUIM. КЛАПАН МЕМБРАННИЙ ІЗ ПП З МУФТОВИМИ ЗАКІНЧЕННЯМИ
ДІАПАЗОН ДІАМЕТРІВ d20-63
МЕМБРАНА FPM
Мембранний клапан з ПП DK DIALOCK® в першу чергу призначений для перекриття та регулювання абразивних та забруднених робочих середовищ. Нова геометрична форма внутрішньої частини корпусу дозволяє оптимізувати гідродинамічну ефективність, значно збільшуючи пропускну здатність та забезпечуючи покращену лінійність характеристичної кривої.
Модель мембранного клапана з ПП серії DK демонструє значне зменшення габаритно-вагових характеристик.
Система DIALOCK®: інноваційний рукоятка керування з ергономічним механізмом миттєвого блокування, що дозволяє регулювати та блокувати клапан у більш ніж 300 положеннях.
З'єднання плаваючим механізмом між гвинтом керування та мембраною дозволяє уникнути концентрації навантажень, що підвищує ступінь ущільнення та термін служби клапана.
Корпус нової серії DK відрізняється оптимізованою обтічною внутрішньою конструкцією з підвищенням параметрів до 90% у порівнянні з попередніми моделями.
Передбачена можливість використання системи ідентифікації Labelling System за допомогою модуля LCE (додається як аксесуар). Сіра захисна заглушка, розташована на рукоятці, може бути замінена прозорою заглушкою та пластинкою для етикетки, індивідуалізованою за допомогою модуля LSE (придбається як аксесуар). Індивідуальна етикетка дозволяє позначити кран у складі обладнання в залежності від конкретних потреб.
Водонепроникна конструкція. Особлива конструкція та компоненти рукоятки забезпечують абсолютну водонепроникність приводного механізму, ізолюючи всі внутрішні металеві частини від зовнішніх впливів.
Габаритні розміри:
Артикул
d
DN
PN
B
B1
E
H
H1
La
R1
Z
g
DKUIM020F
20
15
10
102
25
41
129
80
90
1"
100
457
DKUIM025F
25
20
10
105
30
50
154
80
108
1"1/4
116
500
DKUIM032F
32
25
10
114
33
58
168
80
116
1"1/2
124
695
DKUIM040F
40
32
10
119
30
72
192
80
134
2"
140
781
DKUIM050F
50
40
10
149
35
79
222
120
154
2"1/4
160
1557
DKUIM063F
63
50
10
172
46
98
266
120
184
2"3/4
190
2293
Графік відносного коефіцієнта витрати:
График отражает изменение расхода по мере открывания клапана.
