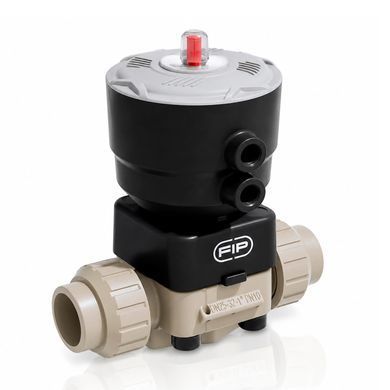

DKUIM/CP-NC. КЛАПАН МЕМБРАННИЙ ІЗ ПП З ПНЕВМОПРИВОДОМ НОРМАЛЬНО ЗАКРИТОЇ ДІЇ.
ДІАПАЗОН ДІАМЕТРІВ d20-63
МЕМБРАНА EPDM
Мембранний клапан з ПП серії DK в першу чергу призначений для перекриття і регулювання абразивних і забруднених середовищ. Нова внутрішня геометрія корпусу збільшує коефіцієнт витрати, зменшує перепад тиску і дозволяє робити чутливе і точне регулювання по усьому ходу затвора. Модель DK демонструє значне зниження габаритно-вагових характеристик. Інноваційний крутень оснащений запатентованим ергономічним механізмом миттєвого блокування, яке дозволяє регулювати і фіксувати клапан у будь-якому положенні.
Новий компактний і легкий поршневий привід c кожухом з PP - GR робить DK/CP ідеальним вибором для застосувань, де потрібно високу частоту спрацьовування приводу і тривалий термін служби клапана.
Система ущільнення CDSA (Circular Diaphragm Sealing Angle), завдяки рівномірному розподілу тиску півсфери по герметизуючій мембрані, забезпечує наступні переваги:
зменшення моменту затягу гвинтів, які кріплять корпус клапана до приводу;
зниження механічних навантажень на всі компоненти клапана (привід, корпус, мембрана);
легке очищення внутрішніх зон клапана;
мінімальне накопичення відкладень, забруднень або пошкоджень мембрани через явища кристалізації;
зниження керуючого моменту обертання.
Ущільнення з подвійною функцією. Ущільнення на поршні: нерухома прокладка, міцно закріплена на циліндрі приводу, а не на поршні.
Зовнішнє ущільнення: прокладка, встановлена перед різьбовим з'єднанням між кришкою і циліндром, запобігає передачі на з'єднання напружень, обумовлених тиском всередині приводу.
Поршень з IXEF підвищеної механічної міцності. Зовнішня поверхня високої чистоти забезпечує дуже плавний рух по ущільненню і забезпечує тривалий термін служби без необхідності техобслуговування приводу.
Шток з нержавіючої сталі підвищеної міцності з подвійним кільцевим ущільненням.
З'єднання плаваючим механізмом між штоком приводу і мембраною запобігає концентрації навантажень, що підвищує ступінь ущільнення і термін служби клапана.
Габаритні розміри:
Артикул
d
DN
PN
B
B1
C
C1
E
H
H1
La
R1
Ra
Z
g
DKUIMNC020E
20
15
10
148
25
66
24
41
129
97
90
1"
1/4"
100
689
DKUIMNC025E
25
20
10
151
30
69
24
50
154
97
108
1"1/4
1/4"
116
735
DKUIMNC032E
32
25
10
159
33
78
24
58
168
97
116
1"1/2
1/4"
124
930
DKUIMNC040E
40
32
10
163
30
82
24
72
192
97
134
2"
1/4"
140
1016
DKUIMNC050E
50
40
10
207
35
112
24
79
222
126
154
2"1/4
1/4"
160
2711
DKUIMNC063E
63
50
10
245
46
142
24
98
266
157
184
2"3/4
1/4"
190
5929
ПНЕВМАТИЧНИЙ ПРИВІД:
Управляючий тиск: 6 бар.
Тип спрацювання:
DA - двосторонньої дії: відкриття і закриття під впливом повітря. Подання повітря в порт "А" розводить поршні і робить обертання штока Подання повітря в порт "В" зводить поршні і робить зворотне обертання штока.
SA - односторонньої дії: відкриття поз дією повітря, закриття під впливом пружини (NC - нормально закритий, NO - нормально відкритий)
Подання повітря в порт "А" розводить поршні і робить обертання штока.
Скидання подаючого тиску зводить поршні і робить зворотне обертання штока.
ДОДАТКОВЕ ОБЛАДНАННЯ:
Обмежувач ходу
Обмежувач ходу з візуальним індикатором положення
Обмежувач ходу з візуальним індикатором положення та аварійним ручним дублером
