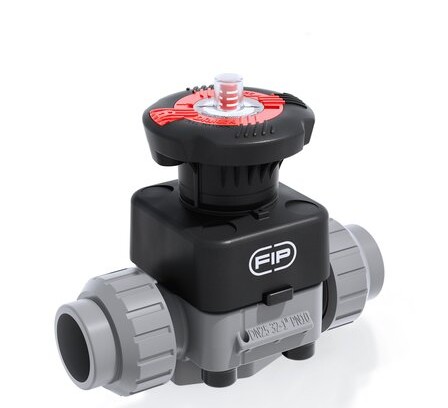

DIALOCK® — запатентований маховик з миттєвим блокуванням у будь-якому з 300+ положень
Інноваційний маховик PP-GR зберігає постійну висоту під час обертання. Блокування активується підйомом маховика вгору, розблокування — натисканням вниз. Градуйований оптичний індикатор положення захищений прозорою кришкою ПВХ з ущільнювальним кільцем. Система CDSA (Circular Diaphragm Sealing Angle) — рівномірний розподіл тиску по мембрані: зменшення моменту затяжки болтів, зниження механічних навантажень, легке очищення. Усього 2 маховики, 4 мембрани і 4 корпусні частини — 7 типорозмірів.
ХПВХ — підвищена хімічна стійкість, корпус для абразивних та забруднених середовищ Сумісний з питною водою та харчовою промисловістюРозбірне муфтове · втулочне · різьбове BSP · фланцеве EN/ANSIВерсія DKL — обмежувач ходу маховика
Матеріали мембрани та ущільнень
EPDM
Вода, питна вода, харчові продукти, слабкі кислоти та луги, NaOCl, H₂O₂. Відповідно до чинних нормативів.
Максимальна хімічна стійкість до агресивних середовищ та окислювачів. За запитом також NBR.
Максимальна стійкість · Код: …P
Ключові переваги
DIALOCK® — блокування у 300+ положеннях
Маховик PP-GR з постійною висотою під час обертання. Миттєве блокування підйомом угору, розблокування — натисканням вниз. Захист від несанкціонованого доступу навісним замком (∅4,5 мм для DN 15÷32, ∅6,5 мм для DN 40÷65).
Обтічна конструкція корпусу — максимальна Kv
Оптимізована гідродинамічна геометрія внутрішньої частини корпусу ХПВХ значно збільшує пропускну здатність і забезпечує поліпшену лінійність характеристичної кривої регулювання.
Система CDSA — рівномірний тиск на мембрану
Circular Diaphragm Sealing Angle: рівномірний розподіл тиску напівсфери по мембрані. Зменшення моменту затяжки болтів, зниження навантажень на корпус і мембрану, легке очищення внутрішніх зон.
Плаваючий механізм з'єднання гвинт–мембрана
З'єднання плаваючим механізмом між гвинтом і мембраною виключає концентрацію навантажень. Підвищена герметичність та подовжений термін служби мембрани.
Лінійна регулювальна характеристика
Вдосконалений внутрішній профіль корпусу оптимізує характеристичну криву клапана — дуже точне та передбачуване регулювання по всій довжині ходу штока мембрани.
Вбудована опора — монтаж на панелі та стіні
Корпус оснащений вбудованою опорою з металевими забивними гайками для швидкого монтажу. Платформа PMDK (окремо) для кріплення на панелі або стіні і вирівнювання за хомутами FIP ZIKM.
Повна ізоляція металевих частин
Маховик та кришка корпусу PP-GR повністю захищають усі внутрішні металеві частини від зовнішнього впливу. Болти кріплення нерж. сталь AISI 316, захищені заглушками PE — відсутність корозії.
Версія DKL — обмежувач ходу маховика
Два незалежних регулятори визначають механічні упори при закритті та відкритті. Встановлення мінімальної і максимальної пропускної здатності. Захист від надмірного стиснення мембрани.
Коефіцієнт пропускної здатності Kv100 (л/хв при ΔP=1 бар, повністю відкритий)
DN 15
112
л/хв
DN 20
261
л/хв
DN 25
445
л/хв
DN 32
550
л/хв
DN 40
1 087
л/хв
DN 50
1 648
л/хв
DN 65
1 600
л/хв
Розміри обмежувача ходу (серія DKL) — A і B (мм)
DN 15
A=40
B=44
DN 20
A=40
B=44
DN 25
A=46
B=54
DN 32
A=46
B=54
DN 40
A=65
B=70
DN 50
A=78
B=82
DN 65
A=78
B=82
A — зовнішній діаметр кришки маховика · B — зовнішній діаметр корпусу кришки · Серія DKL поставляється з обмежувачами, налаштованими на повний хід (без обмеження відкриття/закриття)
Типи з'єднань
Розбірне муфтове (метрика)
Накидні гайки ХПВХ, муфтові окончання під холодне склеювання
DKUIC · d20÷63 · DN 15÷50
DKLUIC · з обмежувачем ходу
Різьба BSP / втулочне
Внутрішня різьба BSP ½″÷2″ або втулочне підключення під холодне зварювання
DKUFC · ½″÷2″ (DN 15÷50)
DKDC · d20÷75 (DN 15÷65)
Фланцеве EN/ANSI
Нерухомі фланці EN 558-1 PN10/16 або ANSI B16.5 кл. 150
Для кріплення клапана DK на стіні або панелі. PMDK1 — d20÷32 (DN 15÷25), PMDK2 — d40÷75 (DN 32÷65). Необхідна для вирівнювання відносно хомутів FIP ZIKM.
Q/BBE-L (QBBEL11020÷063)
Подовжені патрубки ПЕ100 SDR11 PN16
Для стикового або електрозварного з'єднання клапана з трубами ПЕ100. d20÷63, DN 15÷50. L=95 мм для всіх типорозмірів.
Серія DKL
Вбудований обмежувач ходу
Два незалежних регулятори (закриття і відкриття). Встановлення мінімального та максимального витрати. Артикули: DKLDC, DKLUIC, DKLUFC, DKLOC (замовляються окремо).
Пневматичний привод
Пневматичний привод для DK
Кріплення через стандартний фланцевий адаптер ISO. Клапан DK підготовлений для автоматизації без демонтажу з трубопроводу.
Стандарти та сертифікати
ISO 9393EN ISO 16138EN ISO 15493ASTM F 439ASTM F 441ISO 228-1DIN 2999DVS 2204DVS 2221UNI 11242Питна водаХарчові продукти

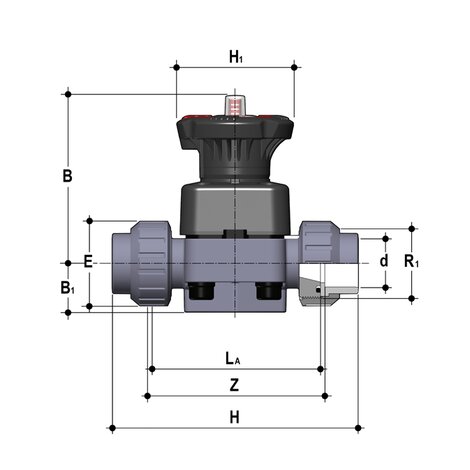

B — ширина корпусу · B₁ — половина ширини · E — зовнішній діаметр патрубка · H — повна висота · H₁ — висота корпусу · La — монтажна довжина (між торцями гайок) · R₁ — різьба з'єднання · Z — монтажна відстань · g — маса, г
