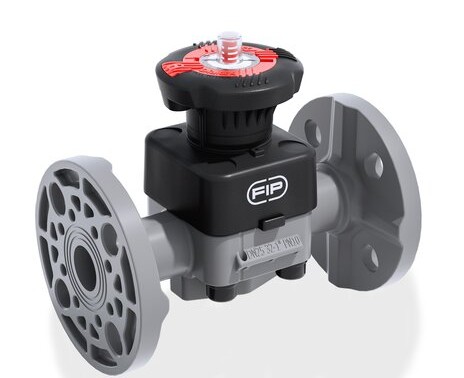

DKOC d20-75. Мембранні клапани з ХПВХ. Мембрана EPDM

В наявності

Артикул: DKOC20-75-EPDM

Написати відгук

8 008 грн

Діаметр

Замовити швидко

Характеристики

Виробник	FIP Spa
Тиск	10 бар
Робоча температура	від 0°С до +100°С
Матеріал корпусу	ХВПХ
Ущільнення	EPDM
Область застосування	Для транспортування забруднених або таких, що містять велику кількість абразиву середовищ при температурі не вище 100 С
Тип приєднання	Фланцеві закінчення. Фланці: EN/ISO/DIN PN 10/16, по стандарту EN 558-1
Управління	Ручне
Країна виробництва	Італія
Мембрана	EPDM

PN 10

Робочий тиск

d20÷75

Діаметри

0÷100°C

Температура

EPDM

Матеріал мембрани

Інноваційний маховик PP-GR зберігає постійну висоту під час обертання. Блокування активується підйомом маховика вгору, розблокування — натисканням вниз. Градуйований оптичний індикатор положення захищений прозорою кришкою ПВХ з ущільнювальним кільцем. Система CDSA (Circular Diaphragm Sealing Angle) — рівномірний розподіл тиску по мембрані: зменшення моменту затяжки болтів, зниження механічних навантажень, легке очищення. Усього 2 маховики, 4 мембрани і 4 корпусні частини — 7 типорозмірів.

ХПВХ — підвищена хімічна стійкість, корпус для абразивних та забруднених середовищ Сумісний з питною водою та харчовою промисловістю Розбірне муфтове · втулочне · різьбове BSP · фланцеве EN/ANSI Версія DKL — обмежувач ходу маховика

Матеріали мембрани та ущільнень

EPDM

Вода, питна вода, харчові продукти, слабкі кислоти та луги, NaOCl, H₂O₂. Відповідно до чинних нормативів.

Базовий вибір · Код: …E

FKM (Viton)

Агресивні хімічні середовища, концентровані кислоти, органічні розчинники. Підвищена хімічна стійкість.

Хімічно стійкий · Код: …F

PTFE

Максимальна хімічна стійкість до агресивних середовищ та окислювачів. За запитом також NBR.

Максимальна стійкість · Код: …P

Ключові переваги

DIALOCK® — блокування у 300+ положеннях

Маховик PP-GR з постійною висотою під час обертання. Миттєве блокування підйомом угору, розблокування — натисканням вниз. Захист від несанкціонованого доступу навісним замком (∅4,5 мм для DN 15÷32, ∅6,5 мм для DN 40÷65).

Обтічна конструкція корпусу — максимальна Kv

Оптимізована гідродинамічна геометрія внутрішньої частини корпусу ХПВХ значно збільшує пропускну здатність і забезпечує поліпшену лінійність характеристичної кривої регулювання.

Система CDSA — рівномірний тиск на мембрану

Circular Diaphragm Sealing Angle: рівномірний розподіл тиску напівсфери по мембрані. Зменшення моменту затяжки болтів, зниження навантажень на корпус і мембрану, легке очищення внутрішніх зон.

Плаваючий механізм з'єднання гвинт–мембрана

З'єднання плаваючим механізмом між гвинтом і мембраною виключає концентрацію навантажень. Підвищена герметичність та подовжений термін служби мембрани.

Лінійна регулювальна характеристика

Вдосконалений внутрішній профіль корпусу оптимізує характеристичну криву клапана — дуже точне та передбачуване регулювання по всій довжині ходу штока мембрани.

Вбудована опора — монтаж на панелі та стіні

Корпус оснащений вбудованою опорою з металевими забивними гайками для швидкого монтажу. Платформа PMDK (окремо) для кріплення на панелі або стіні і вирівнювання за хомутами FIP ZIKM.

Повна ізоляція металевих частин

Маховик та кришка корпусу PP-GR повністю захищають усі внутрішні металеві частини від зовнішнього впливу. Болти кріплення нерж. сталь AISI 316, захищені заглушками PE — відсутність корозії.

Версія DKL — обмежувач ходу маховика

Два незалежних регулятори визначають механічні упори при закритті та відкритті. Встановлення мінімальної і максимальної пропускної здатності. Захист від надмірного стиснення мембрани.

Коефіцієнт пропускної здатності Kv100 (л/хв при ΔP=1 бар, повністю відкритий)

DN 15

112

л/хв

DN 20

261

л/хв

DN 25

445

л/хв

DN 32

550

л/хв

DN 40

1 087

л/хв

DN 50

1 648

л/хв

DN 65

1 600

л/хв

Розміри обмежувача ходу (серія DKL) — A і B (мм)

DN 15

A=40
B=44

DN 20

A=40
B=44

DN 25

A=46
B=54

DN 32

A=46
B=54

DN 40

A=65
B=70

DN 50

A=78
B=82

DN 65

A=78
B=82

A — зовнішній діаметр кришки маховика · B — зовнішній діаметр корпусу кришки · Серія DKL поставляється з обмежувачами, налаштованими на повний хід (без обмеження відкриття/закриття)

Типи з'єднань

Фланцеве EN/ANSI

Нерухомі фланці EN 558-1 PN10/16 або ANSI B16.5 кл. 150

DKOC · d20÷75 (DN 15÷65)
DKOAC · ½″÷2½″ (DN 15÷65)

Типи керування

Ручне (маховик DIALOCK®)

Пневматичний привод

Кріплення маховика та привода: стандарт ISO

Сфери застосування

Питна вода та водопідготовка

Кислоти, луги та хімічна промисловість

Харчова промисловість

Гальваніка та обробка поверхонь

Абразивні та забруднені середовища

Дозування та точне регулювання потоку

Аксесуари

PMDK1 / PMDK2

Монтажна платформа PMDK

Для кріплення клапана DK на стіні або панелі. PMDK1 — d20÷32 (DN 15÷25), PMDK2 — d40÷75 (DN 32÷65). Необхідна для вирівнювання відносно хомутів FIP ZIKM.

Q/BBE-L (QBBEL11020÷063)

Подовжені патрубки ПЕ100 SDR11 PN16

Для стикового або електрозварного з'єднання клапана з трубами ПЕ100. d20÷63, DN 15÷50. L=95 мм для всіх типорозмірів.

Серія DKL

Вбудований обмежувач ходу

Два незалежних регулятори (закриття і відкриття). Встановлення мінімального та максимального витрати. Артикули: DKLDC, DKLUIC, DKLUFC, DKLOC (замовляються окремо).

Пневматичний привод

Пневматичний привод для DK

Кріплення через стандартний фланцевий адаптер ISO. Клапан DK підготовлений для автоматизації без демонтажу з трубопроводу.

Стандарти та сертифікати

ISO 9393 EN ISO 16138 EN ISO 15493 ASTM F 439 ASTM F 441 ISO 228-1 DIN 2999 DVS 2204 DVS 2221 UNI 11242 Питна вода Харчові продукти

Габаритні розміри — DKOC (фланці EN 558-1 PN10/16 · DN 15÷65)

Артикул EPDM	d	DN	PN	B	B₁	f	F	H	H₁	Sp	U	g
DKOC020E	20	15	10	102	25	65	14	130	80	13,5	4	962
DKOC025E	25	20	10	105	30	75	14	150	80	13,5	4	1 038
DKOC032E	32	25	10	114	33	85	14	160	80	13,5	4	1 122
DKOC040E	40	32	10	119	30	100	18	180	80	14	4	1 364
DKOC050E	50	40	10	149	35	110	18	200	120	16	4	2 299
DKOC063E	63	50	10	172	46	125	18	230	120	16	4	3 200
DKOC075E	75	65	10	172	46	145	18	290	120	21	4	3 873

f — крок отворів · F — діаметр фланця · Sp — ширина ущільнення · U — кількість отворів · Версія DKLOC з обмежувачем ходу — за запитом · Версія DKOAC (ANSI B16.5 кл. 150): ½″÷2½″ — за аналогічними артикулами з суфіксом AC
