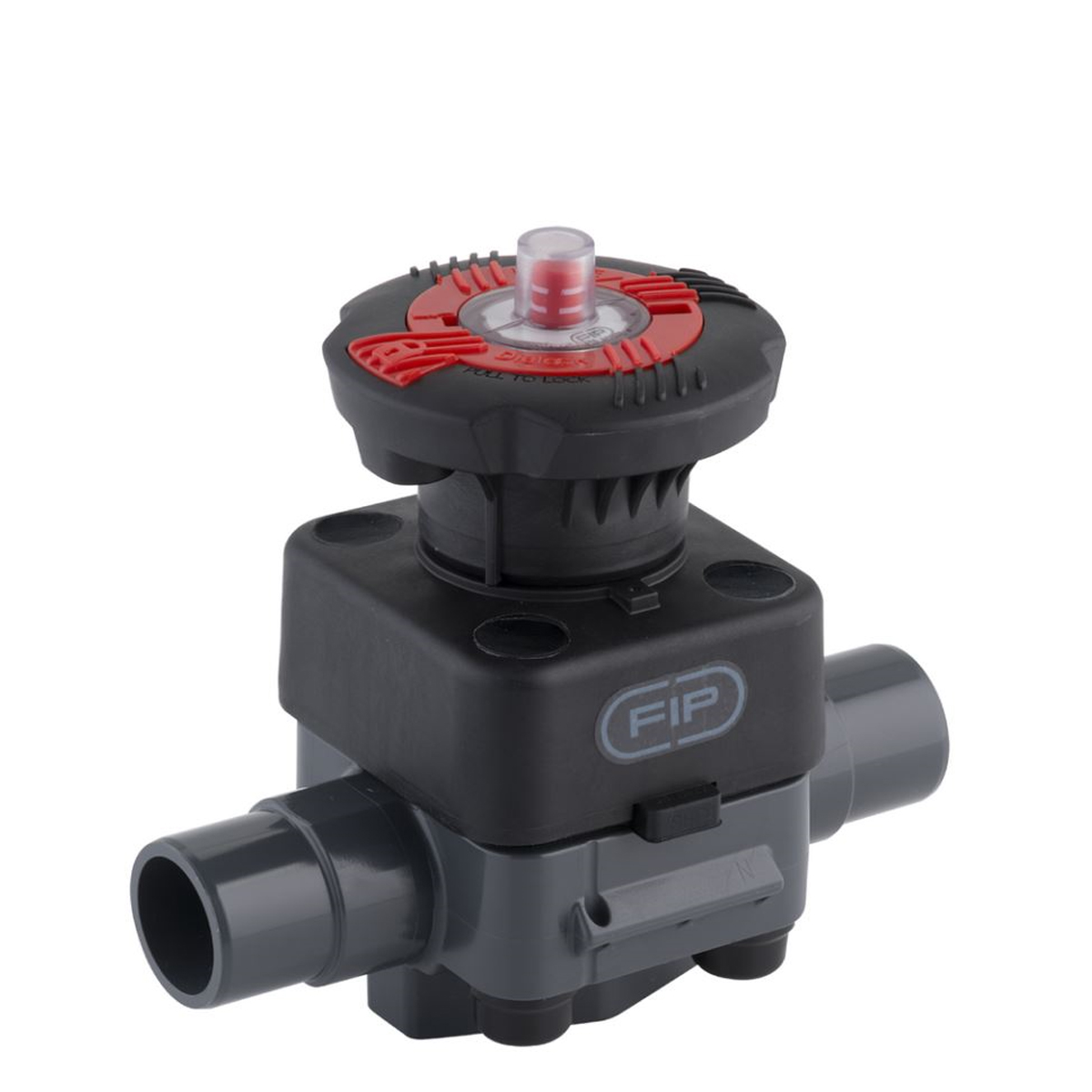

DKDV d20-75. Мембранні клапани з ПВХ. Мембрана EPDM, PN10, FIP (Італія) – купити в Україні

Відео

Головна

Системи з ПВХ

Мембранні клапани з ПВХ

DKDV d20-75. Мембранні клапани з ПВХ. Мембрана EPDM

В наявності

Артикул: DKDV20-75-EPDM

Написати відгук

3 536 грн

Діаметр

Замовити швидко

Характеристики

Виробник	FIP Spa
Тиск	10 бар
Робоча температура	від 0°С до +60°С
Матеріал корпусу	ПВХ
Ущільнення	EPDM
Область застосування	Для транспортування забруднених або таких, що містять велику кількість абразиву середовищ при температурі не вище 60°С
Тип приєднання	Втулкові закінчення під клейове з'єднання
Управління	Ручне
Країна виробництва	Італія
Тип з'єднання, різьба	клейове
Мембрана	EPDM

PN10

Робочий тиск

d20-75

Діапазон діаметрів

0–60°C

Температура

EPDM

Мембрана

300+ положень блокування DIALOCK® CDSA — рівномірний розподіл тиску на мембрані Оптимізована геометрія корпусу — підвищений Kv Внутрішній механізм ізольований від середовища

Уніфікація лінійки — 7 типорозмірів з 2 маховиків + 4 мембрани + 4 відповідні частини

типи маховиків

варіанти мембрани

відповідні частини корпусу

типорозмірів клапана

DK DIALOCK® — новий мембранний клапан для перекриття та регулювання абразивних і забруднених робочих середовищ. Оптимізована геометрія внутрішньої частини корпусу значно підвищує пропускну здатність та покращує лінійність характеристичної кривої. Інноваційний маховик з запатентованим механізмом блокування DIALOCK® дозволяє заблокувати клапан у будь-якому положенні більш ніж у 300 положеннях.

Варіанти мембрани

EPDM

Вода, питна вода, харчові продукти, слабкі кислоти та луги, NaOCl

Базовий · Код: ...E

FPM (Viton)

Агресивні хімічні середовища, концентровані кислоти та органічні розчинники

Хімічно стійкий · Код: ...F

PTFE

Максимальна хімічна стійкість. Широкий діапазон агресивних середовищ. За запитом — NBR

Універсальний · Код: ...P

Ключові переваги

DIALOCK® — 300+ положень блокування

Інноваційний маховик PP-GR з ергономічним механізмом миттєвого блокування. Після досягнення потрібного положення маховик піднімається та фіксується. Можна встановити навісний замок.

CDSA — рівномірний розподіл тиску на мембрані

Circular Diaphragm Sealing Angle — зниження моменту затяжки болтів, зменшення механічних навантажень, легке очищення, мінімізація ризику осадів та кристалізації.

Оптимізована геометрія — підвищений Kv та лінійна крива

Нова форма внутрішньої частини корпусу значно збільшує пропускну здатність. Лінійна характеристична крива дозволяє точне та чутливе регулювання по всій довжині ходу мембрани.

Внутрішній механізм ізольований від середовища

Всі металеві частини управляючого механізму повністю ізольовані від робочого середовища та зовнішніх впливів. Відсутні металеві частини, схильні до корозії.

Оптичний індикатор позиції з прозорою кришкою

Чіткий градуйований оптичний індикатор положення, захищений прозорою водостійкою кришкою PVC з ущільнювальним кільцем. Маховик зберігає постійну висоту під час обертання.

Плаваючий механізм з'єднання гвинта та мембрани

Запобігає концентрації навантажень, підвищуючи ступінь ущільнення та термін служби клапана. Болти кріплення кришки зі сталі AISI 316, захищені ковпачками PE.

Вбудована опора кріплення PMDK

Опора з металевими стопорними вставками безпосередньо в корпусі клапана. Швидкий монтаж на панелі або стіні без додаткових компонентів. Сумісна з трубними затискачами FIP ZIKM.

Система індивідуалізації з ідентифікаційною пластинкою

Прозора захисна кришка з білою пластинкою з ПВХ для позначення функції клапана, середовища, серійного номера, дати та місця встановлення.

Ограничитель ходу (DKL) — регулювання мін./макс. витрати

Виконання DKL оснащене системою регулювання довжини ходу маховика. Два незалежних регулятори визначають механічні упори при закритті та відкритті клапана.

Гвинти кріплення AISI 316 — захист від корозії

Кріпильні болти кришки з нержавіючої сталі AISI 316, захищені ковпачками PE від зовнішніх впливів. Відсутні зовнішні металеві деталі, схильні до корозії.

Коефіцієнт пропускної здатності Kv100 (л/хв при ΔP=1 бар, повністю відкритий)

DN 15

112

л/хв

DN 20

261

л/хв

DN 25

445

л/хв

DN 32

550

л/хв

DN 40

1 087

л/хв

DN 50

1 648

л/хв

DN 65

1 600

л/хв

Типи підключення серії DK

Клейове (муфтове)

Метрика ISO, гладкі втулкові закінчення

DKDV (нерозбірне) · DKUIV (Union)

Різьбове BSP / BS

Внутрішня різьба BSP або BS, розбірні муфти

DKUFV (BSP) · DKULV (BS)

Клейове ASTM

Розбірні муфтові закінчення за стандартом ASTM

DKUAV

Фланцеве EN 558-1

Фланці PN10/16, отвори ISO 7005-1 / EN 1452

DKOV (ISO-DIN) · DKOAV (ANSI)

З'єднання ПЕ100

Довгий хвостовик для електромуфтового або стикового зварювання

Q/BBE-L (SDR 11)

З обмежувачем ходу (DKL)

Регулювання мін./макс. витрати. Доступно для всіх типів підключення

DKLDV · DKLUIV · DKLUFV тощо

Типи керування

Ручне (маховик DIALOCK®)

Пневматичний привод

Аксесуари

PMDK1 / PMDK2

Монтажна площадка

Для монтажу на стіні або панелі. PMDK1 — d20–40 (DN 15–32), PMDK2 — d50–75 (DN 40–65). Необхідна для вирівнювання відносно затискачів ZIKM.

Q/BBE-L (QBBEL11020÷063)

З'єднання ПЕ100 SDR11

Довгий хвостовик для електромуфтового або стикового зварювання. d20–63, DN 15–50, L=95 мм. PN16.

Ідентифікаційна пластинка (вбудована)

Система індивідуалізації

Білий ПВХ вкладиш у прозорій захисній кришці. Позначення середовища, функції, серійного номера, замовника, дати встановлення.

Навісний замок (в комплекті)

Захист від несанкціонованого доступу

Після блокування маховика DIALOCK® можна встановити навісний замок для захисту від несанкціонованого маневру клапаном.

Сфери застосування

Абразивні та забруднені середовища

Питна вода та водопідготовка

Кислоти, луги та хімічна пром.

Регулювання точного дозування

Гальваніка та обробка поверхонь

Харчові продукти та фармацевтика

Стандарти та сертифікати

ISO 9393 EN ISO 16138 EN ISO 1452 EN ISO 15493 ISO 7005-1 DIN 2501 ANSI B16.5 кл.150 DVS 2204 / DVS 2221 UkrSEPRO Питна вода

Габаритні розміри — DKdV (вТУЛКОВЕ, метрика, EPDM)

DKDV d20-75. Мембранні клапани з ПВХ. Мембрана EPDM

Артикул	d	DN	PN	B	B1	H	H1	L	Lg
DKDV020E	20	15	10	102	25	124	80	16	460
DKDV025E	25	20	10	105	30	144	80	19	482
DKDV032E	32	25	10	114	33	154	80	22	682
DKDV040E	40	32	10	119	30	174	80	26	726
DKDV050E	50	40	10	149	35	194	120	31	1540
DKDV063E	63	50	10	172	46	224	120	38	2254
DKDV075E	75	65	10	172	46	284	120	44	2365
