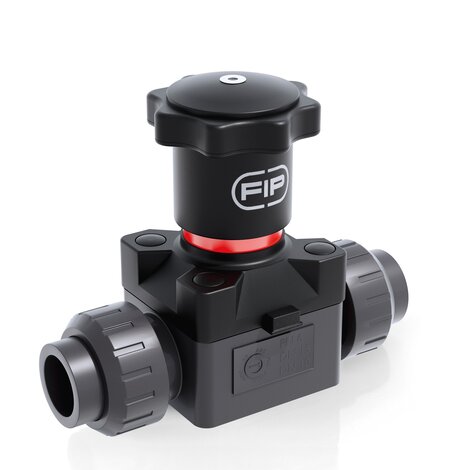

CMUIV d20. Мембранні клапани з ПВХ. Мембрана EPDM

В наявності

Артикул: CMUIV020E

Написати відгук

4 082 грн

Замовити швидко

Характеристики

Виробник	FIP Spa
Тиск	6 бар
Робоча температура	від 0°С до +60°С
Матеріал корпусу	ПВХ
Ущільнення	EPDM
Область застосування	Для транспортування слабоагресивних середовищ (гіпохлориту натрію, слабкіх кислот та луг) під тиском при температурі не вище 60 ° C
Тип приєднання	Гладкі муфтові закінчення під клеєве з'єднання EN ISO 1452
Управління	Ручне
Країна виробництва	Італія
Тип з'єднання, різьба	клейове
Мембрана	EPDM

PN 6

Номінальний тиск при 20°C

d20

Діаметр

0–60°C

Температурний діапазон

EPDM

Матеріал мембрани

Особливо компактна конструкція CDSA — рівномірний розподіл тиску на мембрані Механізм ізольований від робочого середовища Плаваюча опора мембрани — легка заміна Шток із нержавіючої сталі

опис

CM DN 15 — компактний мембранний клапан з ручним керуванням виробництва FIP (Італія). Відрізняється зменшеними розмірами та дуже компактною конструкцією, що робить його ідеальним для встановлення в обмеженому просторі. Корпус — ПВХ, кришка та маховик — PA-GR. Управляючий механізм виготовлений з металу та повністю ізольований від робочого середовища.

Система CDSA (Circular Diaphragm Sealing Area) — переваги:

Рівномірний розподіл тиску штока на мембрану
Зменшення крутного моменту для гвинтів кріплення приводу
Зниження механічних напружень у корпусі, мембрані та приводі
Проста очистка внутрішньої порожнини клапана
Мінімізація ризику накопичення відкладень та кристалізації
Малий крутний момент керування

Монтаж: клапан можна встановлювати в будь-якому положенні та напрямку. Перед введенням в експлуатацію переконайтесь у відсутності витоків між мембраною і корпусом. Один повний оборот маховика відповідає переміщенню мембрани на 1,75 мм.

Варіанти мембрани

EPDM

Вода, питна вода, харчові продукти, слабкі кислоти та луги, NaOCl, загальне хімічне застосування

Базовий вибір · Код: ...E

FPM (Viton)

Агресивні хімічні середовища, концентровані кислоти, органічні розчинники та вуглеводні

Хімічно стійкий · Код: ...F

PTFE

Максимальна хімічна стійкість. Широкий діапазон агресивних та окислювальних середовищ

Універсальний · Код: ...P

Ключові переваги

Особливо компактна конструкція

Мінімальні габарити B max = 86 мм, H = 75–124 мм дозволяють встановлювати клапан там, де місця мало. Ідеальний для вбудованих і панельних систем.

Система CDSA — кругла зона ущільнення мембрани

Circular Diaphragm Sealing Area забезпечує рівномірний розподіл тиску, зменшує навантаження на всі компоненти, спрощує очищення та мінімізує ризик кристалізації.

Металевий механізм, ізольований від середовища

Управляючий механізм з металу повністю ізольований від робочого середовища. Шток для передачі руху — з нержавіючої сталі. Внутрішні компоненти захищені від корозії.

Плаваюча опора мембрани — проста заміна

Плаваюча опора запобігає концентрації навантажень і підвищує ступінь ущільнення. Мембрана замінюється без демонтажу клапана з трубопроводу.

Оптичний індикатор положення

Вбудований оптичний індикатор позиції входить до стандартної комплектації. Чіткий візуальний контроль стану клапана (відкритий/закритий) без додаткових інструментів.

Вбудований регульований обмежувач ходу

Дозволяє обмежити надмірне стиснення мембрани та забезпечити постійний мінімальний потік робочого середовища. Захист мембрани від перевантаження.

Кришка PA-GR з болтами з нержавіючої сталі

Кришка з армованого поліаміду PA-GR з гайками з нержавіючої сталі, повністю захищеними пластмасовими ковпачками. Відсутні зони накопичення забруднень.

Встановлення в будь-якому положенні

Клапан встановлюється в будь-якому положенні та напрямку без обмежень. Можливе також підключення пневматичного приводу для автоматизації.

Коефіцієнт пропускної здатності Kv100 (л/хв при ΔP=1 бар, повністю відкритий)

DN 12

л/хв

DN 15

л/хв

Типи підключення серії CM

CMDV — Клейове втулкове

Втулкові (муфтові) закінчення під клейове з'єднання, метрична серія ISO. d20, DN 15

CMDV020E · CMDV020F · CMDV020P

CMIV — Клейове муфтове

Муфтові закінчення під клейове з'єднання, метрична серія ISO. d16 (DN 12) та d20 (DN 15)

CMIV016E/F/P · CMIV020E/F/P

CMFV — Різьбове BSP

Втулкові закінчення з внутрішньою різьбою за стандартом BSP. 3/8″ (DN 12) та 1/2″ (DN 15)

CMFV038E/F/P · CMFV012E/F/P

CMUIV — Клейове розбірне (Union)

Розбірні муфтові закінчення під клейове з'єднання. d20, DN 15. Накидні гайки Union

CMUIV020E · CMUIV020F · CMUIV020P

CMUFV — Різьбове BSP розбірне (Union)

Розбірні муфтові закінчення з внутрішньою різьбою BSP. 1/2″ (DN 15)

CMUFV012E · CMUFV012F · CMUFV012P

Пневматичний привод

Можливість підключення пневматичного приводу для автоматизації керування клапаном

За запитом

Сфери застосування

Питна вода та водопостачання

Хімічна промисловість

Системи водопідготовки

Харчова та фармацевтична пром.

Обмежені монтажні простори

Точне дозування та регулювання

Стандарти

EN ISO 16138 EN ISO 1452 EN ISO 15493 ISO 9393 DVS 2204 / DVS 2221 UNI 11242 ISO 228-1 / DIN 2999 ASTM D 2467 Питна вода

Габаритні розміри — CMuIV (розбірне клейове муфтове, метрика)

CMUIV d20. Мембранні клапани з ПВХ. Мембрана EPDM

Артикул	d	DN	PN	Bmax	E	H	H1	h	I	J	LA	R1	Z
CMUIV020E	20	15	6	86	41	129,5	58,5	8	35	M[5:5]	90	1”	97,5
